Fabrikasi dan Instalasi Industrial Chilling Tank System Stainless Steel dengan Metode Pendinginan Imersi

Keberhasilan dalam rantai pasok dingin (cold chain) sangat bergantung pada kecepatan dan efektivitas tahap pendinginan awal. Proses ini krusial untuk menghentikan aktivitas enzimatik dan pertumbuhan mikroba secara cepat, sehingga mampu memperpanjang umur simpan dan menjaga kualitas produk. Namun, merancang sistem pendingin imersi (immersion chilling) yang efektif bukanlah sekadar membuat wadah berisi air dingin. Hal ini menuntut pemahaman mendalam tentang perpindahan panas konvektif, desain koil refrigeran yang optimal, dan pemilihan material yang tahan terhadap korosi serta mudah disterilkan. Kegagalan dalam aspek-aspek ini dapat menyebabkan pendinginan yang tidak merata, konsumsi energi yang boros, dan risiko kontaminasi silang. Artikel portofolio ini akan membedah secara rinci proses fabrikasi dan instalasi di lapangan dari sistem chilling tank, memberikan Anda wawasan praktis mengenai metodologi konstruksi, integrasi sistem perpipaan refrigerasi, dan tantangan operasional yang berhasil kami atasi.

Mari kita telusuri setiap detail pelaksanaan proyek ini, dari proses fabrikasi material stainless steel hingga sistem beroperasi penuh menghasilkan pembekuan masif pada elemen pendinginnya.

Lingkup Pekerjaan

Proyek ini mencakup serangkaian pekerjaan fabrikasi, instalasi mekanikal, dan integrasi sistem perpipaan yang komprehensif untuk membangun sebuah fasilitas pendinginan industrial terpadu. Lingkup pekerjaan utama berpusat pada fabrikasi kustom beberapa unit chilling tank berkapasitas besar. Tangki-tangki ini, yang berfungsi sebagai wadah utama untuk proses pendinginan imersi, dibuat sepenuhnya dari material stainless steel untuk memenuhi standar higienitas dan ketahanan korosi yang paling ketat dalam industri pengolahan. Tim fabrikasi kami di workshop bertanggung jawab atas pemotongan, pembentukan, dan pengelasan presisi pelat stainless steel untuk membentuk struktur bak penampung yang kokoh dan kedap air, lengkap dengan penguatan struktural eksternal untuk menahan beban hidrostatik dari air atau larutan garam (brine). Proses pengelasan menggunakan teknik TIG (Tungsten Inert Gas) untuk memastikan sambungan yang halus, non-poros, dan mudah dibersihkan, yang merupakan persyaratan mutlak dalam aplikasi food-grade.

Project Specifications

Pelaksanaan fabrikasi tangki pendingin (chilling tank) berbahan stainless steel dan integrasi sistem mekanikal refrigerasi untuk aplikasi pendinginan cepat produk makanan.

Selain fabrikasi tangki utama, lingkup pekerjaan ini juga meliputi desain dan konstruksi struktur pendingin internal. Berdasarkan dokumentasi visual, sistem ini menggunakan serangkaian elemen pendingin vertikal yang dipasang di sepanjang sisi tangki, berfungsi sebagai evaporator dalam siklus refrigerasi. Pekerjaan ini melibatkan perakitan pipa atau pelat pendingin (cooling plates/coils) yang rumit, di mana refrigeran akan bersirkulasi untuk menyerap panas dari medium cair di dalam tangki. Setiap unit pendingin internal dirancang untuk memaksimalkan area permukaan perpindahan panas, memastikan transfer energi termal yang cepat dan efisien. Selanjutnya, instalasi unit-unit ini ke dalam tangki utama dilakukan dengan sangat hati-hati untuk memastikan integritas struktural dan koneksi yang bebas bocor ke sistem perpipaan utama.

Integrasi sistem refrigerasi menjadi jantung dari lingkup pekerjaan ini. Tim kami di lapangan melaksanakan instalasi unit mesin utama, yang tampak seperti sebuah chiller atau unit kompresor-kondensor horizontal, yang berfungsi untuk mendinginkan dan mensirkulasikan refrigeran. Pemasangan manifold distribusi perpipaan yang kompleks adalah bagian krusial lainnya. Manifold ini, dilengkapi dengan serangkaian katup (valves), pengukur tekanan (pressure gauges), dan koneksi flensa, berfungsi untuk mengontrol dan mendistribusikan aliran refrigeran ke setiap chilling tank secara individual. Hal ini memberikan fleksibilitas operasional yang tinggi, memungkinkan operator untuk menjalankan beberapa tangki secara bersamaan atau mengisolasi tangki tertentu untuk pemeliharaan. Seluruh sistem perpipaan diisolasi secara termal untuk meminimalkan kehilangan energi dan mencegah kondensasi berlebih pada permukaan pipa. Terakhir, kami juga memasang sistem ventilasi berupa exhaust hood besar dari stainless steel di atas area tangki untuk mengelola uap dan menjaga kualitas udara di ruang produksi.

Pendekatan Teknis

Pendekatan engineering kami dalam proyek ini didasarkan pada tiga pilar utama: efisiensi termodinamika, ketahanan material, dan desain higienis. Untuk mencapai pendinginan yang cepat dan masif, kami mengadopsi sistem refrigerasi ekspansi langsung (Direct Expansion – DX). Dalam sistem ini, refrigeran (seperti amonia atau freon) di-ekspansi langsung di dalam elemen pendingin yang terendam di dalam tangki. Perubahan fasa refrigeran dari cair ke gas di dalam koil inilah yang menyerap sejumlah besar energi panas dari air atau brine di sekitarnya, sebuah proses yang memanfaatkan prinsip latent heat of vaporization. Efektivitas luar biasa dari pendekatan ini secara visual terbukti dari pembentukan lapisan es atau embun beku (frost) yang sangat tebal pada permukaan elemen pendingin. Lapisan es ini adalah indikator nyata bahwa suhu permukaan elemen pendingin berada jauh di bawah titik beku air (0°C), yang mengindikasikan laju perpindahan panas yang sangat tinggi.

Dari segi material dan fabrikasi, pemilihan stainless steel seri 300 (kemungkinan besar tipe 304 atau 316) adalah keputusan teknis yang tidak bisa ditawar. Material ini dipilih karena ketahanannya yang superior terhadap korosi dalam lingkungan yang basah dan sering terpapar larutan garam atau cairan pembersih kimia. Permukaannya yang halus dan non-poros mencegah penempelan dan pertumbuhan bakteri, menjadikannya material pilihan utama untuk semua peralatan yang bersentuhan langsung dengan produk makanan. Pendekatan fabrikasi kami menekankan pada teknik pengelasan sanitasi. Setiap sambungan las dihaluskan (ground smooth) dan dipoles untuk menghilangkan celah atau retakan mikroskopis yang bisa menjadi tempat persembunyian kontaminan. Desain tangki dengan sudut-sudut yang membulat (jika memungkinkan) dan struktur yang terbuka juga memfasilitasi proses pembersihan dan inspeksi harian secara menyeluruh, memastikan kepatuhan terhadap standar keamanan pangan.

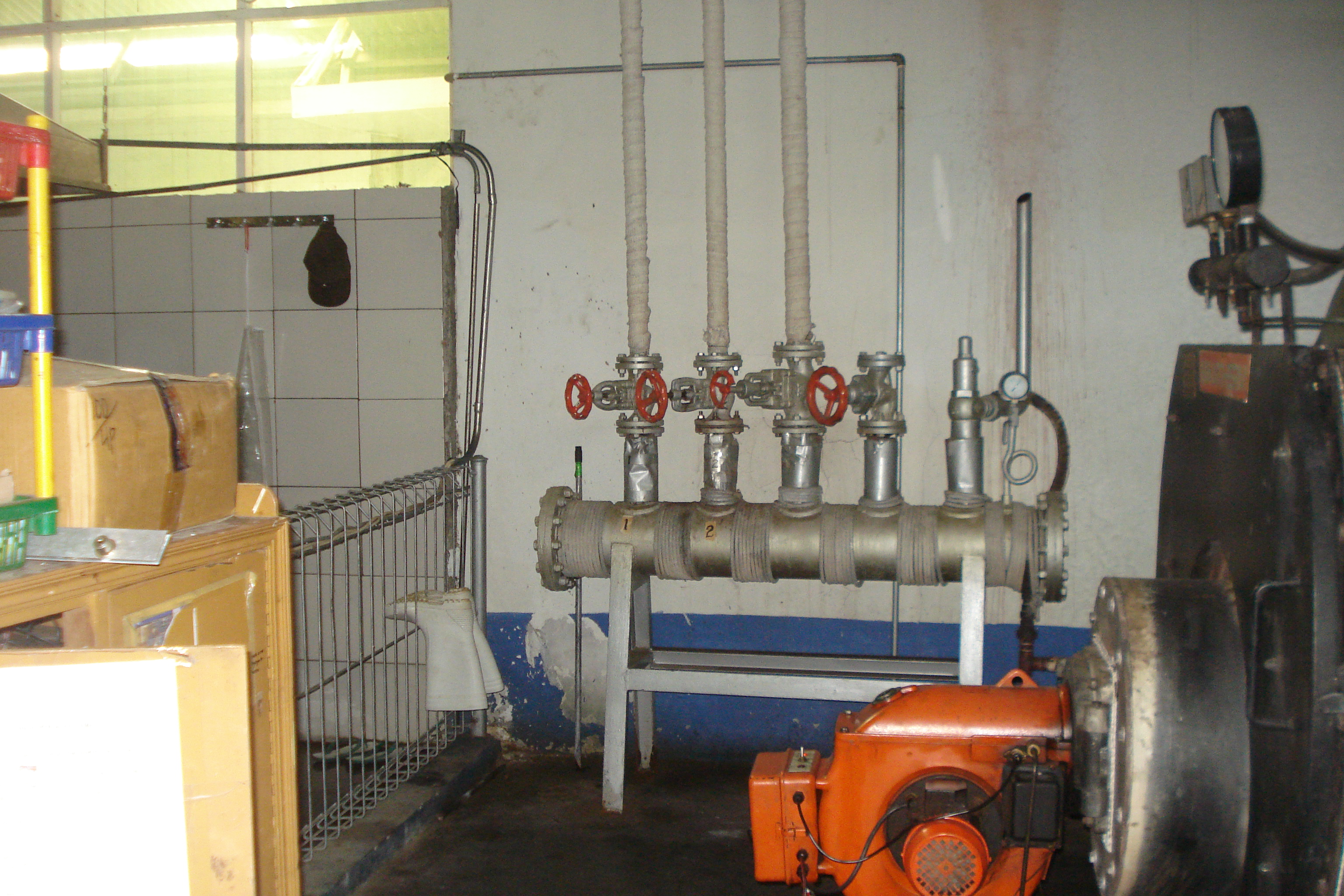

Manajemen dan kontrol aliran fluida refrigeran merupakan aspek teknis yang kritis untuk performa sistem. Desain manifold distribusi yang terlihat dalam dokumentasi adalah bukti pendekatan modular dan terkontrol kami. Dengan menggunakan manifold multi-cabang, setiap tangki dapat dianggap sebagai zona pendingin independen. Operator dapat secara presisi mengatur laju aliran refrigeran ke setiap tangki menggunakan katup putar (gate/globe valves) yang terpasang, memungkinkan penyesuaian kapasitas pendinginan berdasarkan beban produk yang berbeda di setiap tangki. Penggunaan sambungan flensa pada manifold juga merupakan keputusan teknis yang disengaja. Meskipun lebih rumit daripada sambungan las, flensa memungkinkan kemudahan dalam pemeliharaan, perbaikan, atau modifikasi sistem di masa depan tanpa perlu melakukan pemotongan dan pengelasan ulang pada jalur pipa utama. Isolasi termal yang membungkus pipa pada manifold, yang terlihat seperti kain isolasi putih, adalah langkah teknis penting untuk mencegah penyerapan panas dari lingkungan sekitar ke refrigeran dingin, yang secara langsung menjaga efisiensi energi sistem secara keseluruhan.

Proses Pelaksanaan

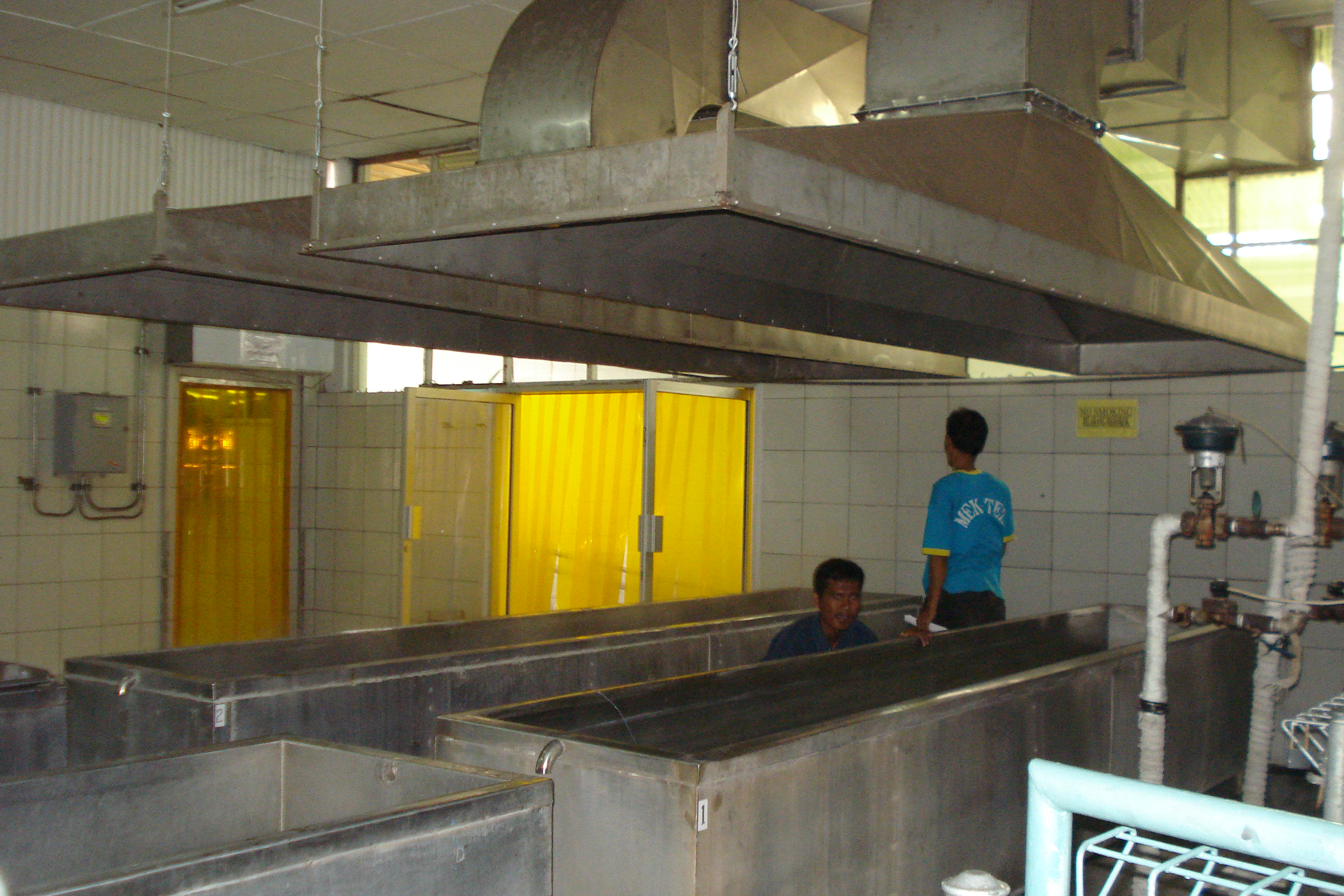

Proses pelaksanaan proyek dimulai jauh sebelum pekerjaan di lokasi, yaitu di workshop fabrikasi kami. Berdasarkan gambar desain yang telah disetujui, tim fabrikator kami memotong lembaran-lembaran stainless steel sesuai pola yang dibutuhkan untuk dinding, dasar, dan komponen penguat tangki. Proses pembentukan dan pembengkokan pelat dilakukan menggunakan mesin presisi untuk memastikan dimensi yang akurat. Tahap pengelasan menjadi fokus utama, di mana para tukang las bersertifikat dengan cermat menyatukan komponen-komponen tersebut. Dokumentasi visual yang menunjukkan pekerja berada di dalam atau di sekitar tangki di lokasi memberikan gambaran skala dari unit-unit ini dan menggarisbawahi pentingnya akurasi fabrikasi agar perakitan di lapangan berjalan lancar. Secara paralel, struktur exhaust hood dan kerangka pendukungnya juga difabrikasi dengan material dan standar kualitas yang sama.

Setelah komponen utama selesai difabrikasi dan lolos inspeksi kualitas, komponen-komponen tersebut diangkut ke lokasi proyek untuk tahap instalasi. Tim instalasi lapangan kami memulai dengan penempatan dan perakitan bak-bak chilling tank pada posisi yang telah ditentukan di lantai produksi. Proses ini memerlukan leveling yang cermat untuk memastikan tangki berdiri stabil dan permukaan air nantinya akan merata. Selanjutnya adalah pemasangan struktur koil atau pelat pendingin internal. Ini adalah pekerjaan presisi yang membutuhkan kehati-hatian agar tidak merusak struktur tangki maupun elemen pendingin itu sendiri. Tim kami kemudian menghubungkan outlet dari elemen pendingin ini ke jalur pipa pengembalian refrigeran.

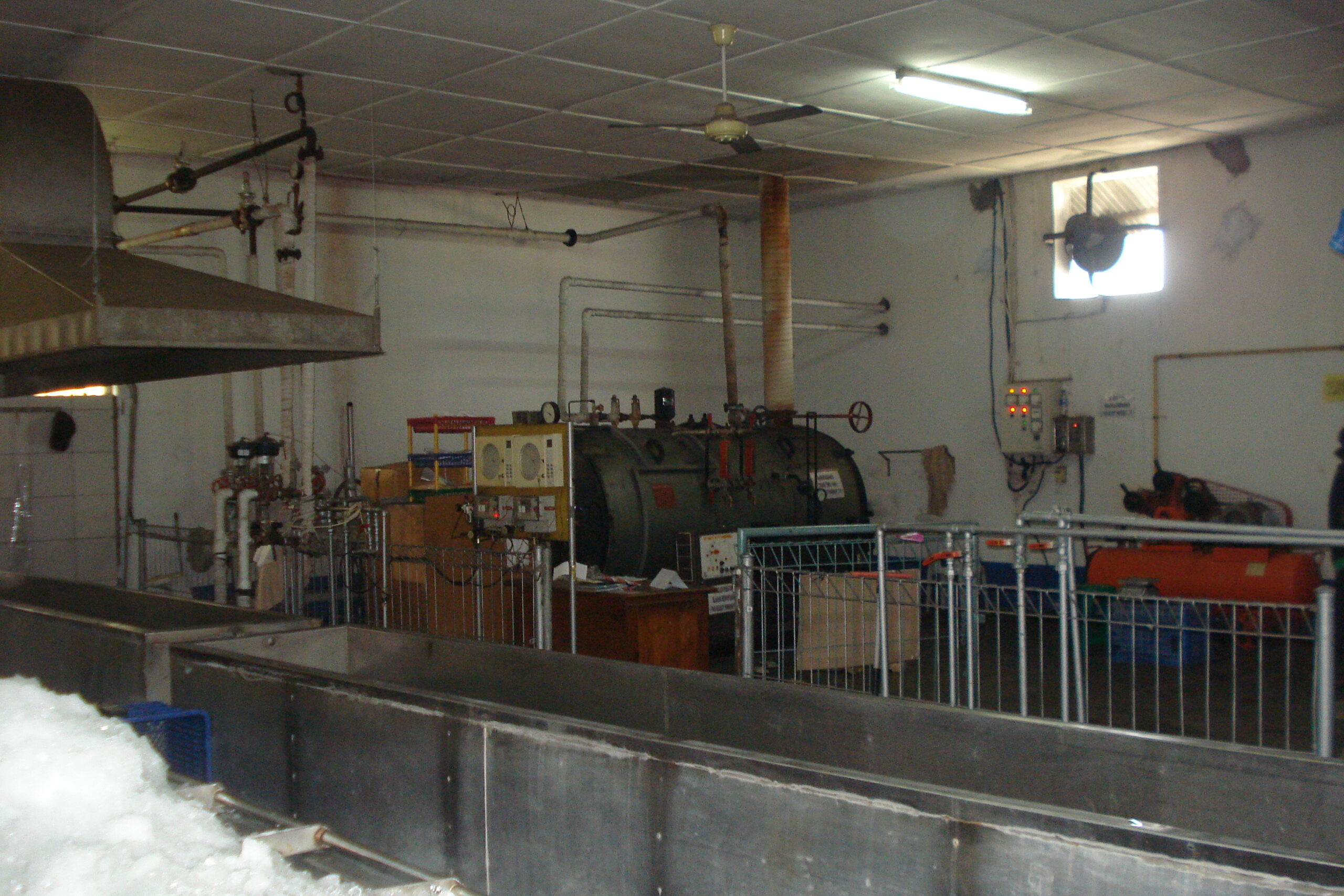

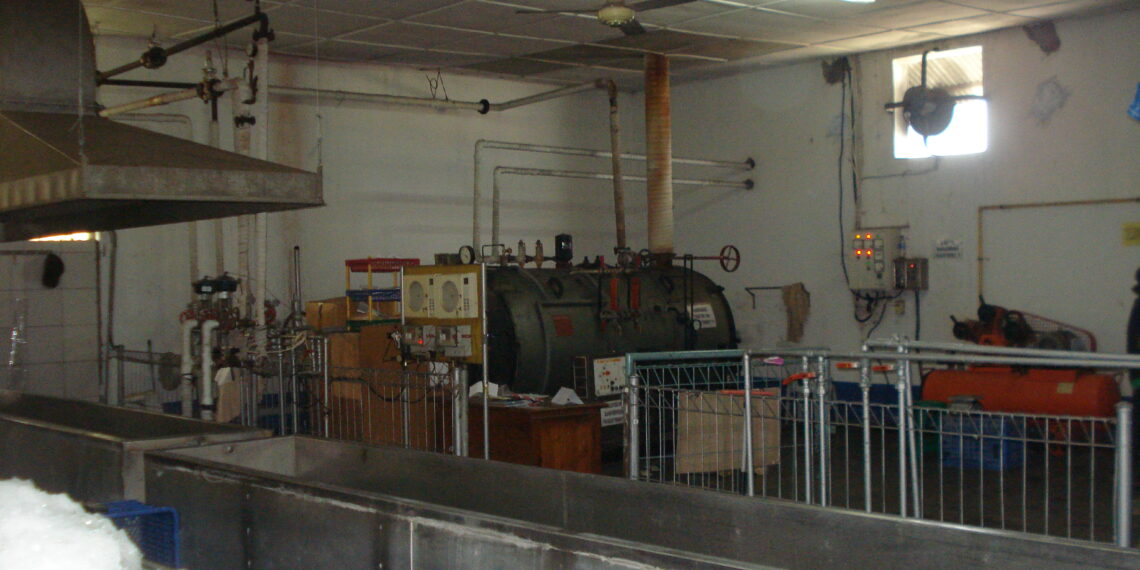

Tahap selanjutnya adalah instalasi jantung sistem: unit chiller dan manifold perpipaan. Peralatan berat seperti chiller ditempatkan pada fondasi yang telah disiapkan. Tim perpipaan kemudian mulai merakit manifold distribusi, menghubungkannya ke chiller dan ke setiap chilling tank. Setiap sambungan flensa dipasang dengan gasket yang sesuai untuk operasi suhu rendah dan tekanan, kemudian dikencangkan dengan torsi yang tepat untuk memastikan segel yang sempurna. Setelah struktur perpipaan utama terpasang, proses pembungkusan dengan material isolasi termal dilakukan. Tahap akhir dari pelaksanaan adalah instalasi elektrikal, menghubungkan motor pompa, unit chiller, dan panel kontrol, serta melakukan uji tekanan pada seluruh sirkuit perpipaan refrigeran untuk memastikan tidak ada kebocoran sekecil apa pun sebelum sistem diisi dengan refrigeran dan diuji coba (commissioning).

Visualisasi Teknis

Hasil dan Penyelesaian

Proyek fabrikasi dan instalasi sistem chilling tank industrial ini berhasil diselesaikan sesuai dengan spesifikasi teknis dan jadwal yang telah ditetapkan, menghasilkan sebuah fasilitas pendinginan yang fungsional, andal, dan efisien. Hasil akhir dari pekerjaan ini adalah sistem yang terintegrasi penuh, di mana setiap komponen, mulai dari tangki stainless steel yang kokoh, jaringan perpipaan yang rumit, hingga unit pendingin utama, bekerja secara harmonis untuk mencapai tujuan utamanya: pendinginan produk dalam volume besar secara cepat. Keberhasilan penyelesaian proyek ini secara langsung memberikan klien kemampuan untuk meningkatkan kapasitas produksi mereka, dengan jaminan bahwa kualitas dan kesegaran produk dapat dipertahankan melalui kontrol suhu yang superior.

Salah satu indikator keberhasilan yang paling nyata dari sistem yang terpasang adalah kemampuannya untuk mencapai suhu operasional yang sangat rendah, sebagaimana dibuktikan oleh akumulasi es yang signifikan pada elemen-elemen pendingin. Fenomena ini tidak hanya mendemonstrasikan kekuatan dan efisiensi dari unit refrigerasi yang kami pasang, tetapi juga validasi dari desain termal kami yang memastikan perpindahan panas yang maksimal. Dengan sistem ini, klien dapat secara drastis mengurangi waktu yang dibutuhkan untuk proses pendinginan, sebuah faktor kritis yang berdampak langsung pada efisiensi alur kerja produksi (throughput) dan kualitas produk akhir. Sistem manifold yang terpasang juga memberikan kontrol operasional yang fleksibel, memungkinkan proses produksi berjalan tanpa henti bahkan saat salah satu tangki sedang dalam siklus pembersihan atau pemeliharaan.

Penyelesaian proyek ini dari portofolio PT Rahmat Alam Semesta menjadi bukti nyata keahlian dan pengalaman mendalam dalam rekayasa sistem termal dan fabrikasi presisi. Warisan keahlian ini kini menjadi bagian tak terpisahkan dari kapabilitas PT Witanabe Integrasi Indonesia, memperkuat posisi kami sebagai penyedia solusi industrial yang mampu menangani proyek-proyek kompleks dari tahap desain konseptual, fabrikasi detail, hingga instalasi dan commissioning di lapangan. Keberhasilan proyek ini dalam menghadirkan solusi pendinginan yang efektif dan higienis menegaskan komitmen kami pada kualitas, keandalan, dan kepuasan pelanggan dalam setiap pekerjaan yang kami laksanakan.
