Fabrikasi & Perakitan Presisi Pompa EDON

Ringkasan Proyek

Detail teknis dan konteks proyek fabrikasi dan perakitan ini, menyoroti keahlian Witanabe dalam menyediakan solusi pompa yang terintegrasi dan andal.

Lingkup Pekerjaan

Lingkup pekerjaan untuk proyek perakitan unit pompa ini mencakup serangkaian proses engineering mekanis yang detail dan presisi. Fokus utamanya adalah menghasilkan sebuah unit pompa (pump set) yang terintegrasi dan siap untuk diinstalasi di lokasi klien. Berikut adalah rincian lingkup pekerjaan yang dapat diidentifikasi dari dokumentasi visual:

• Fabrikasi Baseplate: Merancang dan memfabrikasi baseplate dari material baja struktural. Proses ini meliputi pemotongan, pengelasan, dan permesinan untuk menciptakan fondasi yang datar, kaku, dan sesuai dengan dimensi dudukan pompa serta motor.
• Pemasangan Komponen: Melakukan pemasangan (mounting) pompa EDON dan motor elektrik pada baseplate. Setiap komponen diposisikan secara cermat dan dikencangkan menggunakan baut sesuai spesifikasi.
• Shaft Alignment: Melaksanakan proses alignment atau pelurusan antara poros pompa dan poros motor. Ini adalah tahap paling kritis yang bertujuan untuk memastikan kedua poros berada dalam satu garis lurus yang presisi, baik secara paralel maupun angular, untuk meminimalkan getaran dan beban pada bearing.
• Instalasi Kopling dan Pelindung: Memasang flexible coupling untuk menghubungkan kedua poros dan mentransfer daya dari motor ke pompa. Sebuah pelindung kopling (coupling guard) berwarna kuning yang terlihat jelas juga dipasang sebagai fitur keselamatan standar untuk mencegah kontak dengan bagian yang berputar.
• Finishing dan Pengecatan: Melakukan proses surface preparation dan pengecatan pada seluruh unit, terutama baseplate dan komponen non-stainless. Pengecatan ini tidak hanya berfungsi untuk estetika tetapi juga sebagai lapisan pelindung utama terhadap korosi.
• Inspeksi Kualitas Akhir: Melakukan pemeriksaan menyeluruh terhadap seluruh hasil perakitan, memastikan semua baut telah dikencangkan dengan torsi yang tepat dan semua komponen terpasang dengan aman.

Pendekatan Teknis

Pendekatan teknis dalam proyek ini berpusat pada tiga pilar utama: stabilitas struktural, presisi alignment, dan keselamatan operasional. Stabilitas struktural dicapai melalui desain baseplate yang kaku. Baseplate yang baik harus mampu menahan berat dari pompa dan motor serta meredam getaran yang timbul selama operasi tanpa mengalami deformasi. Penggunaan profil baja struktural yang dilas menjadi satu kesatuan memastikan kekakuan yang dibutuhkan.

Presisi alignment adalah aspek teknis yang paling kritikal dalam perakitan pompa direct-coupled. Misalignment, bahkan dalam orde sepersekian milimeter, dapat menyebabkan getaran berlebih, kerusakan prematur pada bearing pompa dan motor, kerusakan pada mechanical seal, dan peningkatan konsumsi energi. Tim teknisi Witanabe menggunakan alat alignment presisi (seperti dial indicator atau laser alignment tool) untuk memastikan kelurusan poros berada dalam batas toleransi yang sangat ketat sesuai standar industri.

Dari sisi keselamatan, pemasangan coupling guard adalah sebuah keharusan. Ini merupakan implementasi dari prinsip “designing out the hazard” di mana potensi bahaya dari komponen berputar dihilangkan dengan memasang penghalang fisik yang solid. Warna kuning cerah pada pelindung tersebut juga merupakan praktik standar keselamatan untuk meningkatkan visibilitas dan mengingatkan personel akan adanya potensi bahaya.

Proses Pelaksanaan

Proses pelaksanaan perakitan ini dilakukan sepenuhnya di workshop PT Witanabe Integrasi Indonesia, yang memungkinkan kontrol kualitas di setiap tahap. Proses dimulai dengan fabrikasi baseplate. Setelah baseplate selesai dan dicat dasar, pompa dan motor diletakkan di atasnya. Tim teknisi kemudian melakukan “soft footing check” untuk memastikan keempat kaki motor dan pompa menapak sempurna pada baseplate tanpa ada celah yang bisa menyebabkan distorsi saat baut dikencangkan.

Tahap selanjutnya adalah proses alignment. Shim pack (pelat tipis dari stainless steel) digunakan di bawah kaki motor untuk mengatur ketinggian vertikalnya hingga poros motor sejajar dengan poros pompa. Penyesuaian horizontal dilakukan dengan menggeser posisi motor ke samping. Proses ini dilakukan secara iteratif hingga alignment angular dan paralel memenuhi standar toleransi. Setelah alignment tercapai, baut pengikat motor dikencangkan dengan metode yang benar untuk menghindari bergeraknya kembali posisi motor. Terakhir, coupling dipasang, dan pelindung kopling dibaut pada tempatnya, menyelesaikan proses perakitan mekanis.

Visualisasi Teknis

Proses perakitan sebuah unit pompa (pump set) mengikuti alur kerja yang logis dan terstruktur untuk memastikan kualitas dan presisi. Diagram alir di bawah ini mengilustrasikan langkah-langkah kunci dalam proses perakitan unit pompa EDON ini dari awal hingga akhir.

Hasil dan Penyelesaian

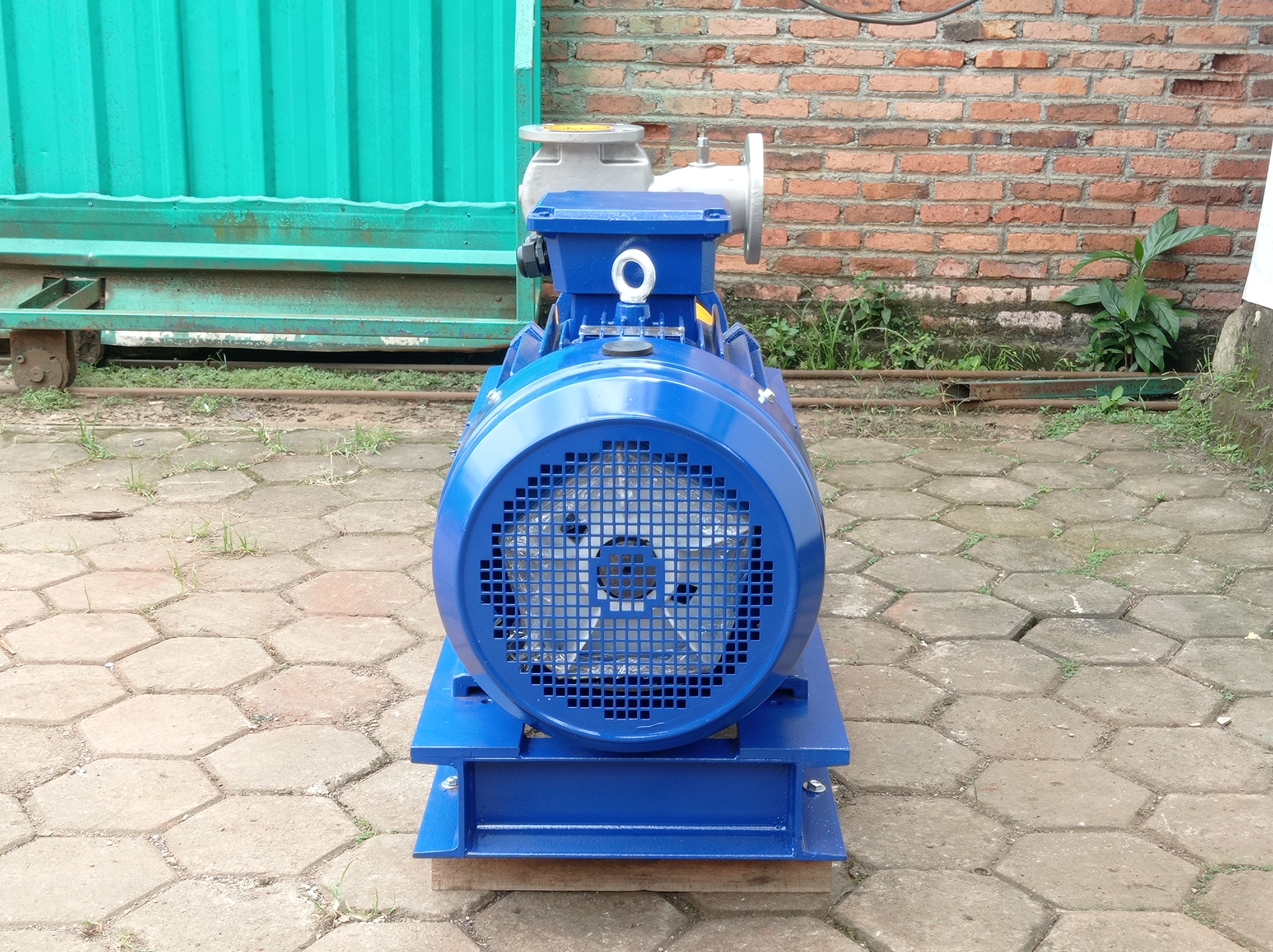

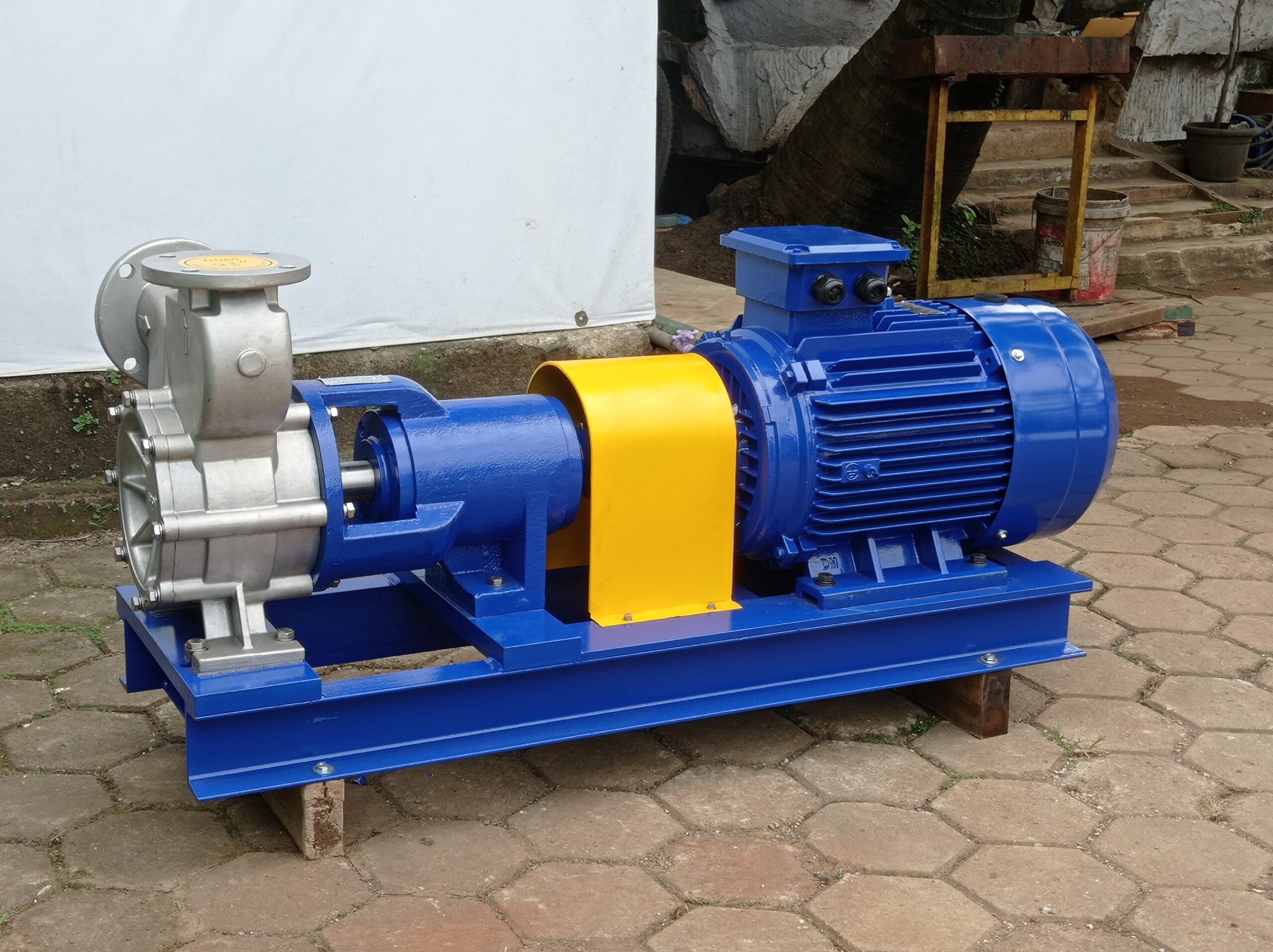

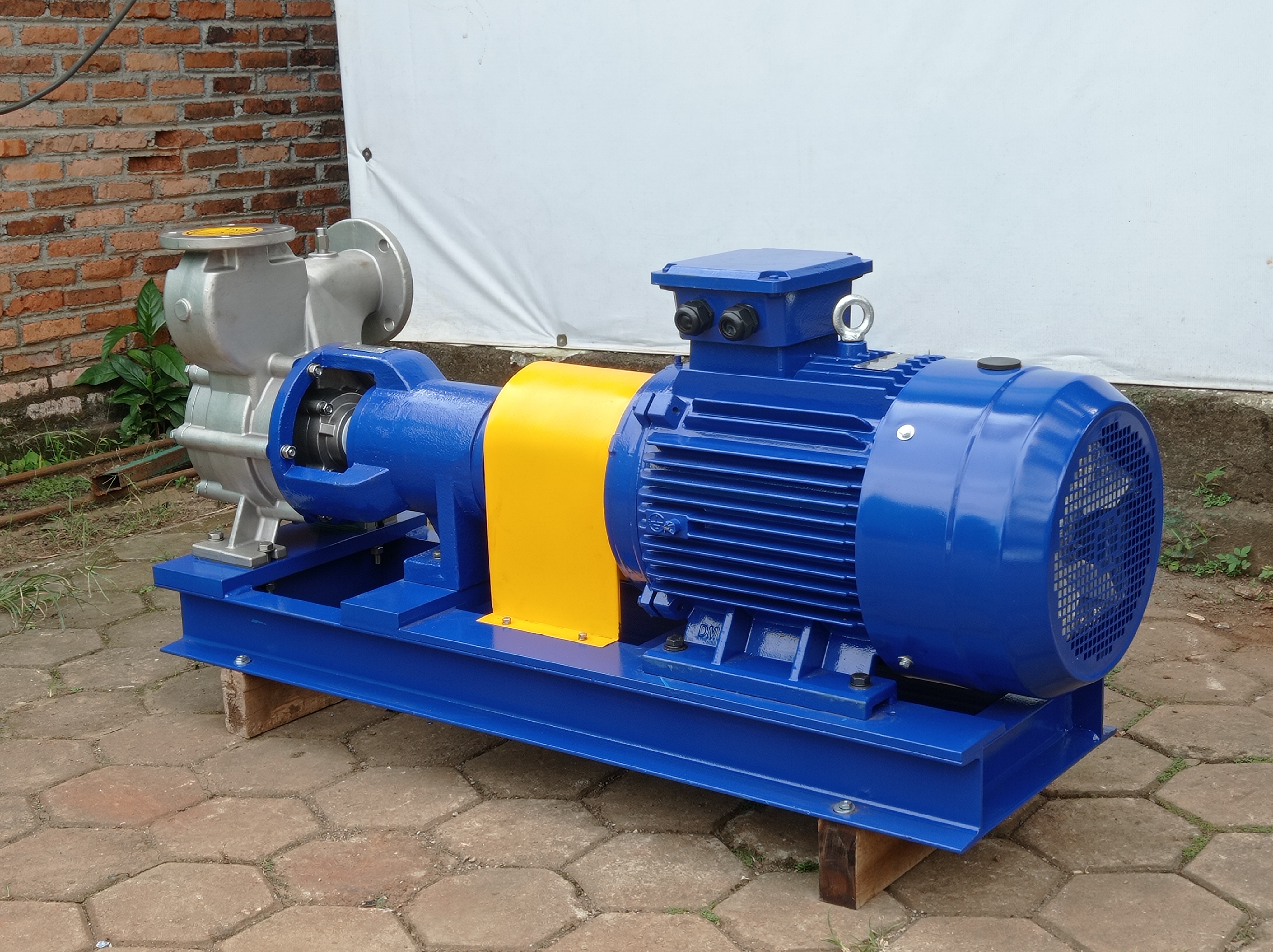

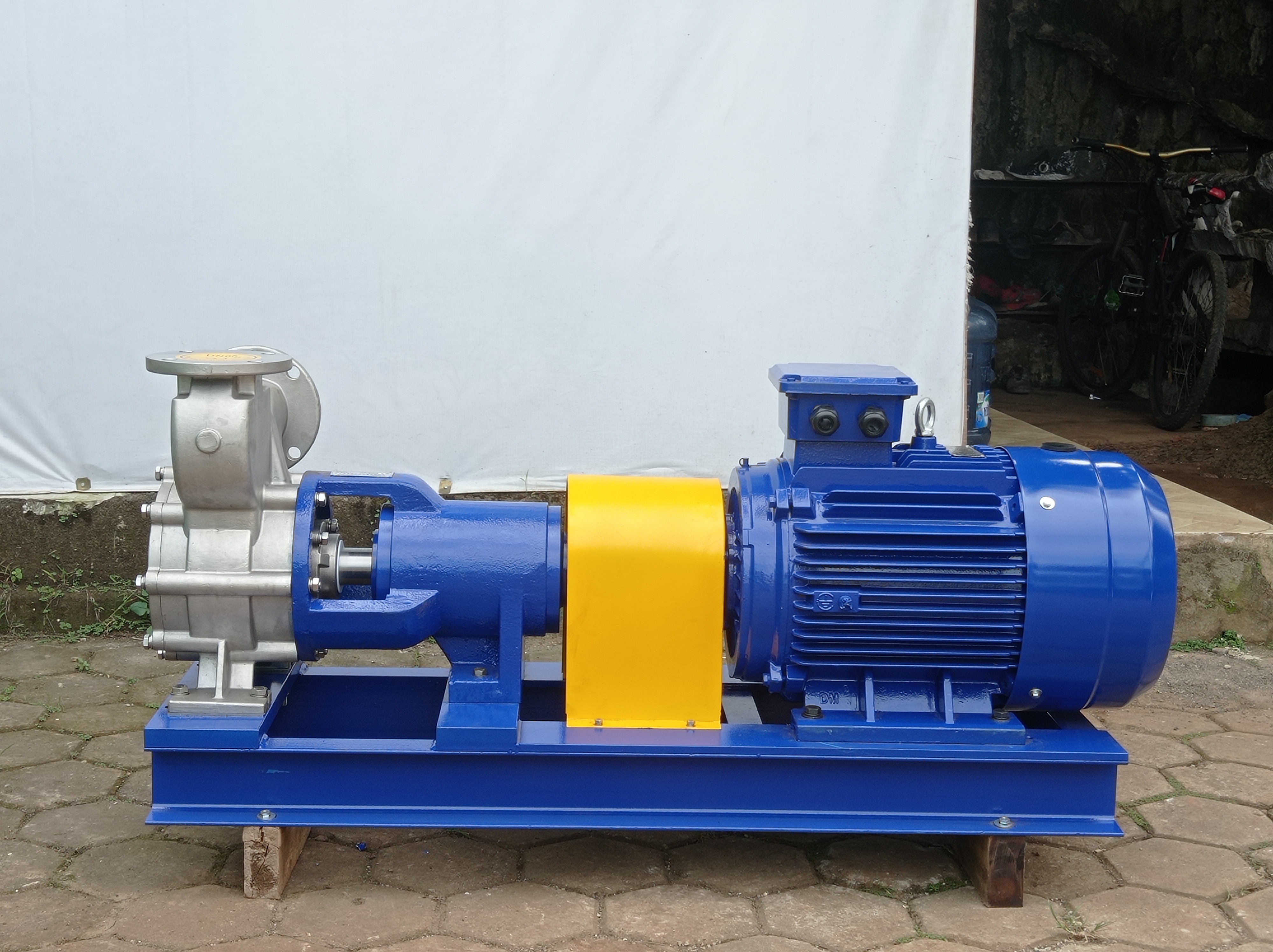

Proyek ini menghasilkan satu unit rakitan pompa EDON yang lengkap, solid, dan siap untuk diintegrasikan ke dalam sistem perpipaan di lokasi klien. Hasil akhir, seperti yang didokumentasikan dalam foto, menunjukkan sebuah produk dengan standar fabrikasi yang tinggi. Pengecatan yang merata dan rapi, pemasangan komponen yang presisi, dan adanya fitur keselamatan yang jelas merupakan bukti dari perhatian Witanabe terhadap detail dan kualitas.

Penyelesaian proyek ini menyediakan solusi pemompaan yang andal bagi klien, di mana aspek-aspek mekanis yang paling kritis seperti alignment telah ditangani secara profesional di lingkungan workshop yang terkontrol. Unit “plug-and-play” semacam ini secara signifikan mengurangi waktu dan kompleksitas instalasi di lapangan, serta memberikan jaminan kinerja dan keandalan operasional yang lebih tinggi.

Catatan Teknis

Pompa self-priming seperti EDON yang terlihat pada proyek ini sangat bermanfaat untuk aplikasi transfer cairan dari lokasi yang lebih rendah dari pompa (suction lift), seperti mengosongkan tangki bawah tanah, sumur, atau parit. Kemampuannya untuk re-prime (melakukan priming ulang secara otomatis) bahkan setelah saluran hisap terekspos udara membuatnya sangat andal untuk operasi intermiten. Pilihan material wet-end yang tampak seperti stainless steel memperluas jangkauan aplikasinya ke fluida yang tidak dapat ditangani oleh pompa berbahan cast iron standar, seperti bahan kimia tertentu, produk makanan, atau air dengan tingkat salinitas tinggi.
