Studi Kasus: Troubleshooting Pipa Industri & Mengatasi CUI (Corrosion Under Insulation)

Rekayasa teknik tidak selamanya tentang desain bersih di atas kertas biru atau instalasi unit baru yang berkilau; sering kali, nilai rekayasa yang sesungguhnya diuji saat menghadapi lantai yang basah, komponen yang berkarat, dan tekanan untuk memulihkan operasional pabrik sesegera mungkin. Kasus perawatan pada thermal loop system ini menyoroti realitas “messy middle” dari siklus hidup aset industri—fase di mana diagnosis yang akurat menggunakan kunci pas dan obeng sama krusialnya dengan perhitungan termodinamika yang rumit. Melalui dokumentasi intervensi tahun 2002 ini, Anda akan memahami pendekatan detektif kami dalam melacak anomali tekanan dan kebocoran fluida yang tersembunyi di balik lapisan insulasi.

Mari kita telusuri bagaimana proses investigasi teknis ini mengubah kondisi “gawat darurat” menjadi sistem yang kembali beroperasi dengan efisiensi prima.

Lingkup Pekerjaan dan Diagnosa Awal

Proyek ini bermula dari laporan klien mengenai penurunan efisiensi pertukaran panas pada sistem pendingin (chiller loop) serta indikasi pressure drop yang tidak wajar antara sisi suction dan discharge pompa. Lingkup pekerjaan yang diemban oleh tim teknis kami (saat itu beroperasi sebagai PT Rahmat Alam Semesta) adalah melakukan audit fisik menyeluruh dan perbaikan darurat (emergency repair) pada jalur perpipaan kritis tersebut. Tantangan utama bukanlah pada kompleksitas peralatan, melainkan pada ketidakpastian lokasi masalah yang tertutup rapat oleh sistem insulasi termal dan metal cladding alumunium.

Ringkasan Proyek: Perawatan Korektif Sistem Termal

Tabel ini menyajikan poin-poin kunci dari studi kasus troubleshooting dan perbaikan darurat pada sistem perpipaan industri yang mengalami penurunan performa.

Pekerjaan mencakup pembongkaran selektif pada area-area yang dicurigai mengalami kebocoran atau penyumbatan. Indikator visual awal menunjukkan adanya rembesan air di lantai beton di bawah unit heat exchanger, yang mengindikasikan bahwa fluida kerja telah menembus lapisan insulasi. Tugas kami meliputi isolasi jalur pipa (valving off), pengurasan segmen yang terdampak, pembukaan jacket cladding, inspeksi visual kondisi pipa baja karbon di dalamnya, serta pemeriksaan komponen penyaring (strainer) yang sering menjadi tersangka utama dalam kasus penurunan laju aliran (flow rate).

Selain perbaikan mekanikal, lingkup kerja juga mencakup restorasi sistem proteksi termal. Insulasi yang telah basah (wet insulation) kehilangan kemampuan isolatornya dan justru menjadi katalisator korosi yang agresif atau dikenal sebagai Corrosion Under Insulation (CUI). Oleh karena itu, penggantian material insulasi yang terkontaminasi dan pemasangan kembali cladding dengan sealing yang lebih baik menjadi bagian integral dari solusi jangka panjang yang kami tawarkan. Ini adalah pekerjaan yang menuntut ketelitian ganda: kasar saat membongkar pipa berkarat, namun presisi saat memasang kembali lembaran pelat pelindung.

Pendekatan Teknis: The Detective Work

Pendekatan yang kami terapkan dalam kasus ini adalah “Engineering Forensics”. Kami tidak langsung menyarankan penggantian unit pompa atau heat exchanger—langkah yang sering diambil oleh kontraktor yang kurang berpengalaman demi keuntungan cepat. Sebaliknya, kami memulai dengan hipotesis bahwa masalah terletak pada restriksi aliran atau integritas sambungan. Alat utama kami bukan hanya flow meter ultrasonik, tetapi juga pemahaman mendalam tentang fluida dinamis dan perilaku material.

Langkah pertama adalah pelacakan jalur kebocoran. Air yang menggenang di lantai hanyalah gejala akhir; sumber kebocoran sering kali berada meteran jauhnya dari titik tetesan, mengalir di celah antara pipa dan insulasi. Tim kami melakukan stripping pada cladding di titik-titik sambungan flange dan valve, yang secara statistik merupakan titik terlemah. Benar saja, ditemukan degradasi pada gasket serta korosi pada baut pengikat (stud bolts) yang tertutup insulasi basah. Pendekatan ini membuktikan bahwa apa yang terlihat bersih di luar bisa sangat rapuh di dalam.

Selanjutnya, untuk mengatasi masalah pressure drop, fokus beralih ke komponen Y-strainer. Dalam sistem sirkulasi tertutup, kotoran, kerak karat (scale), atau debris instalasi sering kali terakumulasi di saringan ini seiring waktu. Tanpa jadwal pembersihan yang rutin, strainer dapat tersumbat hingga 80-90%, memaksa pompa bekerja keras melawan hambatan yang ekstrem. Kami melepas mesh strainer untuk inspeksi fisik, membandingkan kondisi aktual dengan spesifikasi desain untuk menentukan apakah penyumbatan tersebut bersifat kronis atau akut.

Proses Pelaksanaan: Dealing with the Mess

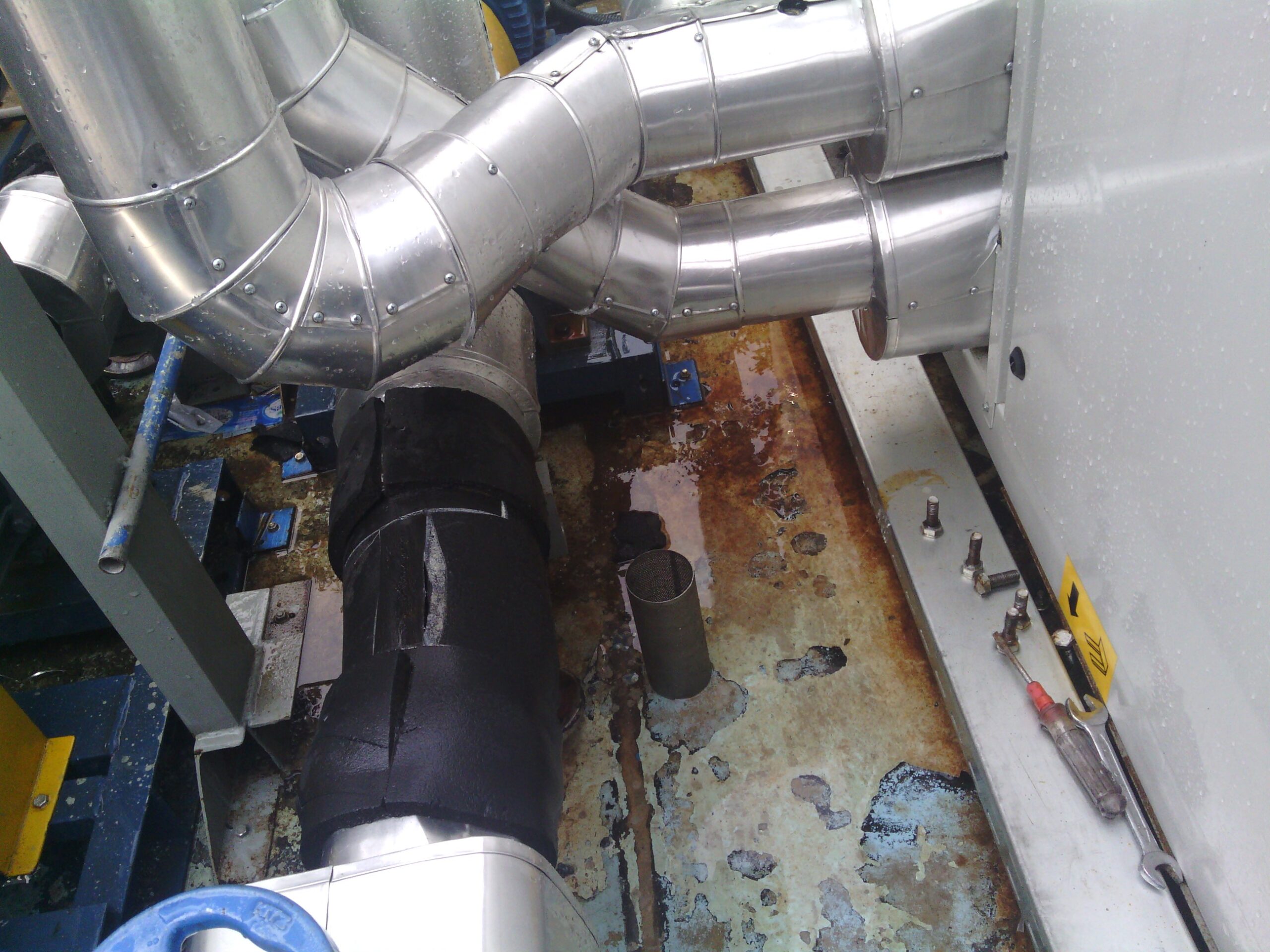

Eksekusi di lapangan adalah representasi nyata dari sisi “kotor” dunia engineering. Foto dokumentasi (yang dijadikan referensi utama tim) merekam momen kritis saat cladding telah dibuka dan elemen penyaring dilepas. Terlihat jelas kontras antara cladding alumunium yang masih mengilap di bagian atas dengan kondisi lantai yang basah dan bernoda karat di bawahnya. Ini adalah bukti visual dari proses diagnosis aktif: kami harus membuat area kerja menjadi “berantakan” terlebih dahulu untuk menemukan kebenaran masalahnya.

Tim teknisi bekerja dengan hati-hati melepaskan baut-baut flange yang mungkin telah mengalami seizing (macet) akibat karat. Penggunaan penetrating oil dan kunci momen (torque wrench) yang tepat sangat krusial untuk mencegah patahnya baut stud, yang akan mengubah pekerjaan perbaikan ringan menjadi mimpi buruk pengeboran dan tapping ulang. Setelah akses terbuka, elemen saringan (mesh) ditarik keluar. Seperti dugaan, saringan tersebut tertutup lapisan lumpur hitam (sludge) dan partikel logam, yang secara efektif mencekik aliran fluida ke sistem pendingin.

Setelah komponen yang bermasalah diidentifikasi, proses pembersihan dan penggantian dilakukan. Strainer mesh dibersihkan dengan chemical solvent dan sikat kawat hingga kembali ke kondisi prima. Sementara itu, gasket pada sambungan pipa yang bocor diganti dengan material baru yang lebih tahan terhadap kompresi dan suhu. Bagian pipa yang insulasinya basah dikeringkan, diamplas untuk membuang karat permukaan, dan dicat ulang dengan primer anti-korosi sebelum dibungkus kembali dengan insulasi baru. Proses ini menuntut kesabaran, karena menutup kembali insulasi yang masih lembap hanya akan mengundang masalah korosi yang lebih parah di masa depan.

Visualisasi Teknis

Berikut adalah diagram alur logika diagnosis yang kami terapkan dalam menangani masalah penurunan performa pada sistem perpipaan termal tertutup:

Hasil dan Penyelesaian

Intervensi teknis ini menghasilkan pemulihan total pada kinerja sistem pendingin pabrik. Setelah strainer dibersihkan dan dipasang kembali, pembacaan pada pengukur tekanan (pressure gauge) menunjukkan kembalinya diferensial tekanan ke angka desain operasional. Aliran fluida yang lancar memungkinkan heat exchanger bekerja pada kapasitas nominalnya, menghilangkan bottleneck termal yang sebelumnya menghambat produksi.

Kebocoran yang menjadi sumber masalah kelembapan dan korosi berhasil dihentikan sepenuhnya. Lantai area kerja dibersihkan dan dikeringkan, tidak lagi menjadi area yang licin dan berbahaya. Lebih penting lagi, pemasangan kembali cladding dilakukan dengan standar kerapian yang tinggi, namun kali ini membungkus sistem yang benar-benar sehat, bukan sekadar menutupi cacat. Klien mendapatkan kepastian bahwa aset mereka tidak sedang digerogoti oleh karat tersembunyi.

Proyek ini menegaskan bahwa pemeliharaan yang efektif memerlukan keberanian untuk membongkar dan mengotori tangan. Keberhasilan kami mengembalikan fungsi sistem tua ini membuktikan bahwa dengan diagnosis yang tepat dan eksekusi yang disiplin, umur pakai peralatan industri dapat diperpanjang secara signifikan, memberikan penghematan CAPEX yang substansial dibandingkan dengan opsi penggantian unit baru.

Catatan Teknis: Pelajaran dari Lapangan

Kasus ini memberikan pelajaran penting mengenai manajemen Corrosion Under Insulation (CUI). CUI adalah salah satu ancaman terbesar bagi integritas aset di industri petrokimia dan manufaktur karena sifatnya yang tersembunyi. Kami merekomendasikan inspeksi berkala dengan membuka sampel area insulasi (insulation windows) atau menggunakan termografi inframerah untuk mendeteksi area basah sebelum kebocoran menjadi parah.

Selain itu, peran strainer sering kali diremehkan dalam prosedur perawatan rutin. Pressure drop yang merangkak naik secara perlahan sering diabaikan hingga mencapai titik kritis. Kami menyarankan pemasangan Differential Pressure Transmitter pada strainer-strainer utama yang terhubung ke sistem kontrol (DCS/PLC), sehingga alarm peringatan dini dapat memicu tindakan pembersihan sebelum aliran terhambat total. Kunci pas yang tergeletak di lantai basah pada foto dokumentasi kami adalah pengingat diam: teknologi canggih tetap membutuhkan perawatan dasar yang konsisten.
