Studi Kasus: Technical Due Diligence untuk Revitalisasi Aset Industri Berat

Dalam konteks fasilitas heavy industry yang telah beroperasi lama, risiko tersembunyi seperti kelelahan material (material fatigue), pergeseran pondasi, dan korosi internal sering kali luput dari perencanaan makro. Dokumen arsip dari survei teknis tahun 1999 ini mendemonstrasikan disiplin teknik yang kami terapkan dalam menilai kelayakan intervensi pada sistem bejana tekan vertikal (vertical pressure vessels) dan peralatan rotasi beban tinggi. Melalui artikel ini, Anda akan memahami bagaimana metodologi penilaian lapangan kami menghasilkan basis data yang valid untuk perancangan solusi engineering yang presisi, meminimalkan risiko unforeseen costs saat fase konstruksi dimulai.

Berikut adalah uraian komprehensif mengenai analisis teknis dan evaluasi kelayakan yang kami lakukan terhadap sistem proses industrial tersebut.

Permasalahan dan Tantangan Lapangan

Fasilitas industri yang menjadi objek studi ini menghadapi tantangan klasik pada pabrik pengolahan yang telah beroperasi dalam jangka waktu panjang: degradasi performa akibat wear and tear serta kebutuhan untuk peningkatan kapasitas produksi. Tantangan utama yang diidentifikasi tim survei kami adalah ketidakpastian mengenai integritas struktur baja pendukung dan kondisi bejana tekan vertikal (process vessels) yang merupakan jantung dari lini produksi. Tanpa data akurat mengenai ketebalan pelat tersisa (remaining wall thickness) dan kondisi sambungan las, setiap rencana peningkatan tekanan kerja atau kapasitas akan membawa risiko keselamatan yang fatal.

Ringkasan Proyek: Penilaian Kelayakan Teknis

Tabel ini menyajikan poin-poin kunci dari studi kasus Technical Due Diligence yang dilakukan sebagai dasar untuk proposal revitalisasi fasilitas industri berat.

Selain itu, sistem material handling yang melibatkan heavy-duty rotary drums menunjukkan tanda-tanda ketidakstabilan mekanis. Getaran berlebih tercatat pada struktur penyangga saat peralatan beroperasi pada beban penuh, mengindikasikan adanya masalah pada alignment atau degradasi pada pondasi sipil. Tantangan bagi tim engineering kami adalah memetakan sumber masalah ini: apakah murni akibat ausnya komponen mekanis (seperti trunnion wheels), atau telah terjadi penurunan tanah (soil settlement) yang mengubah geometri dasar mesin.

Aspek keselamatan operasional juga menjadi sorotan utama, terutama pada akses manusia ke dalam bejana proses. Desain manhole dan sistem penguncian quick-opening door pada bejana eksisting perlu dievaluasi kepatuhannya terhadap standar keselamatan modern. Kebutuhan klien adalah mendapatkan rekomendasi teknis yang objektif: apakah peralatan eksisting dapat diretrofit untuk memperpanjang usia pakainya, atau diperlukan penggantian total yang tentu memakan biaya kapital (CAPEX) jauh lebih besar.

Analisis Teknis: Bejana Proses Vertikal

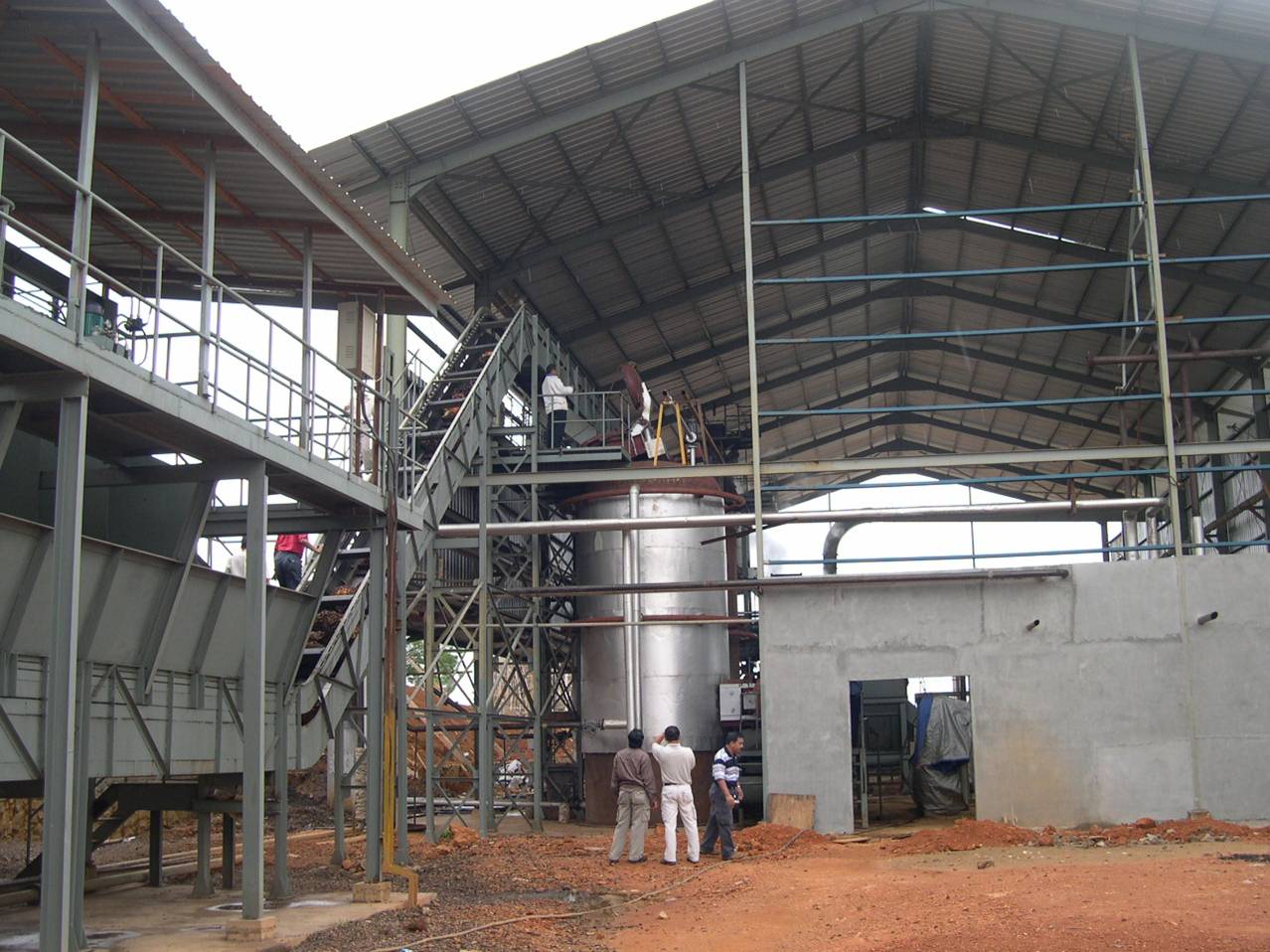

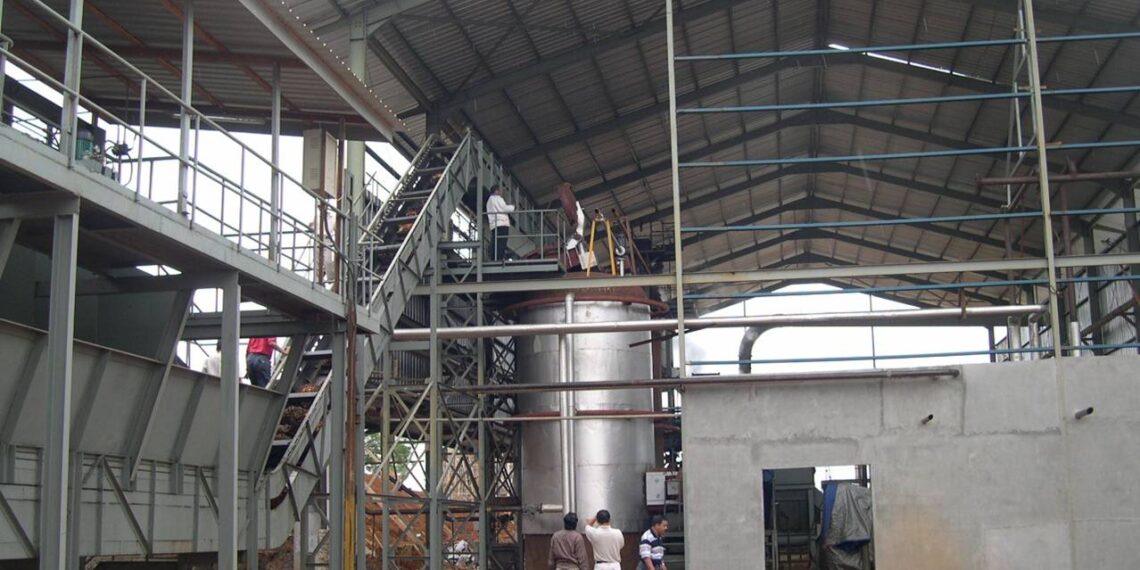

Langkah pertama dalam Technical Due Diligence ini difokuskan pada analisis bejana proses vertikal. Tim kami melakukan inspeksi menyeluruh terhadap konfigurasi instalasi fisik dan integrasinya dengan struktur conveyor di atasnya. Analisis beban statis (dead load) dan beban dinamis (live load) dari sistem pengisian material dihitung ulang untuk memverifikasi apakah struktur baja penyangga masih memiliki safety factor yang memadai. Kami menemukan bahwa korosi atmosferik pada beberapa titik sambungan utama telah mengurangi luas penampang efektif baja, yang memerlukan perhitungan ulang kapasitas beban aksial.

Pemeriksaan visual pada dinding luar bejana dikombinasikan dengan tinjauan data ketebalan pelat. Analisis kami menyoroti area kritis di sekitar nozzle connections dan support lugs, di mana konsentrasi tegangan (stress concentration) paling tinggi terjadi selama siklus pemanasan dan pendinginan (thermal cycling). Evaluasi ini krusial untuk menentukan apakah bejana tersebut masih aman dioperasikan pada tekanan desain aslinya atau perlu dilakukan derating tekanan kerja.

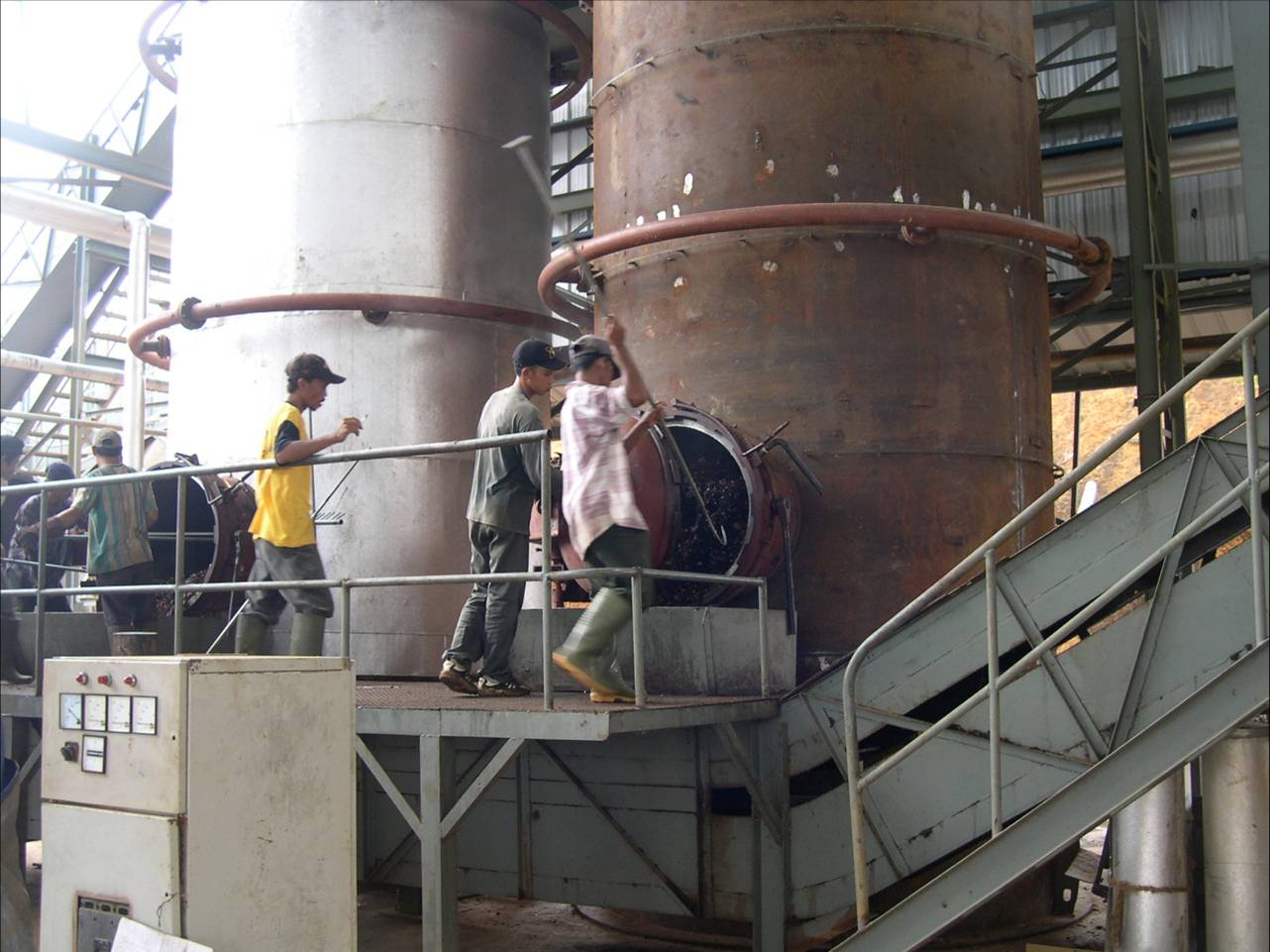

Lebih jauh, tim kami menganalisis prosedur akses perawatan. Foto dokumentasi menunjukkan kru inspeksi melakukan verifikasi pada mekanisme manhole. Analisis ergonomi dan keselamatan kerja (K3) mengidentifikasi bahwa posisi platform kerja eksisting memiliki risiko jatuh yang tinggi dan mekanisme engsel pintu bejana memerlukan perbaikan untuk mencegah kegagalan mekanis saat dibuka-tutup secara frekuentif. Perhitungan torsi pada baut pengunci juga dilakukan untuk memastikan sealing integrity tetap terjaga.

Analisis Teknis: Peralatan Rotasi & Mekanikal

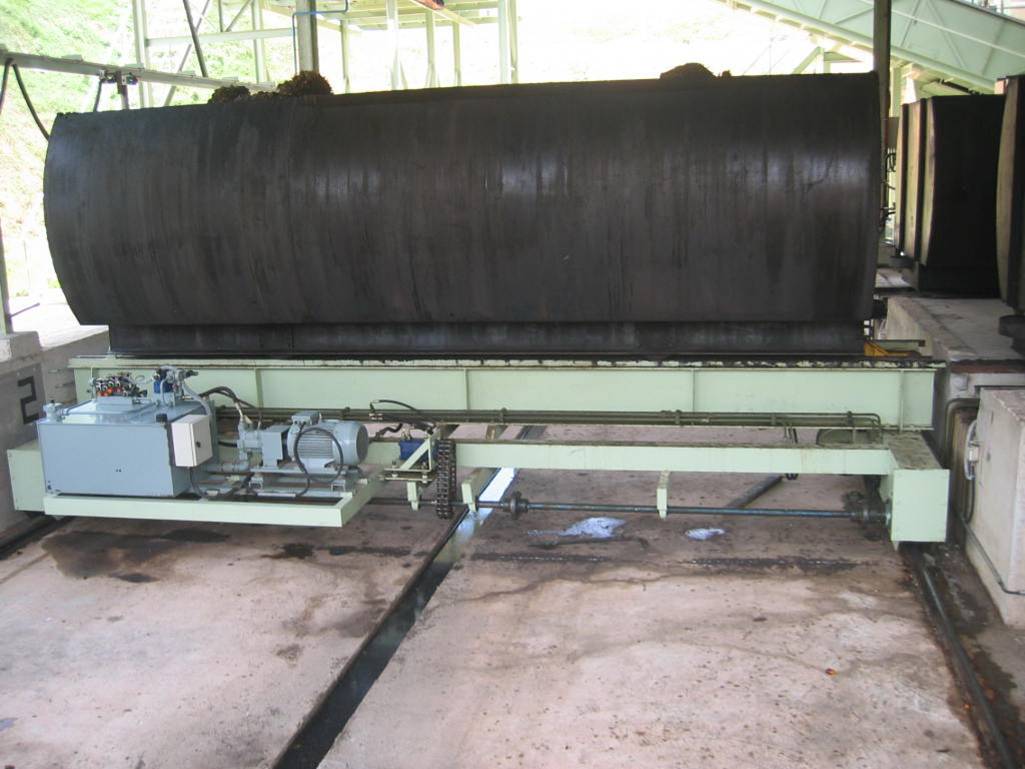

Beralih ke sistem mekanikal bergerak, fokus survei tertuju pada unit rotary drum berkapasitas besar. Peralatan ini beroperasi dengan prinsip putaran lambat namun menanggung beban torsi yang ekstrem. Analisis kami terhadap sistem mounting mengungkapkan adanya ketidaksejajaran (misalignment) pada jalur riding ring. Berdasarkan pola keausan pada permukaan kontak, dapat dihitung deviasi sudut yang terjadi, yang jika dibiarkan akan menyebabkan kegagalan katastropik pada bantalan (bearings) dan poros penggerak.

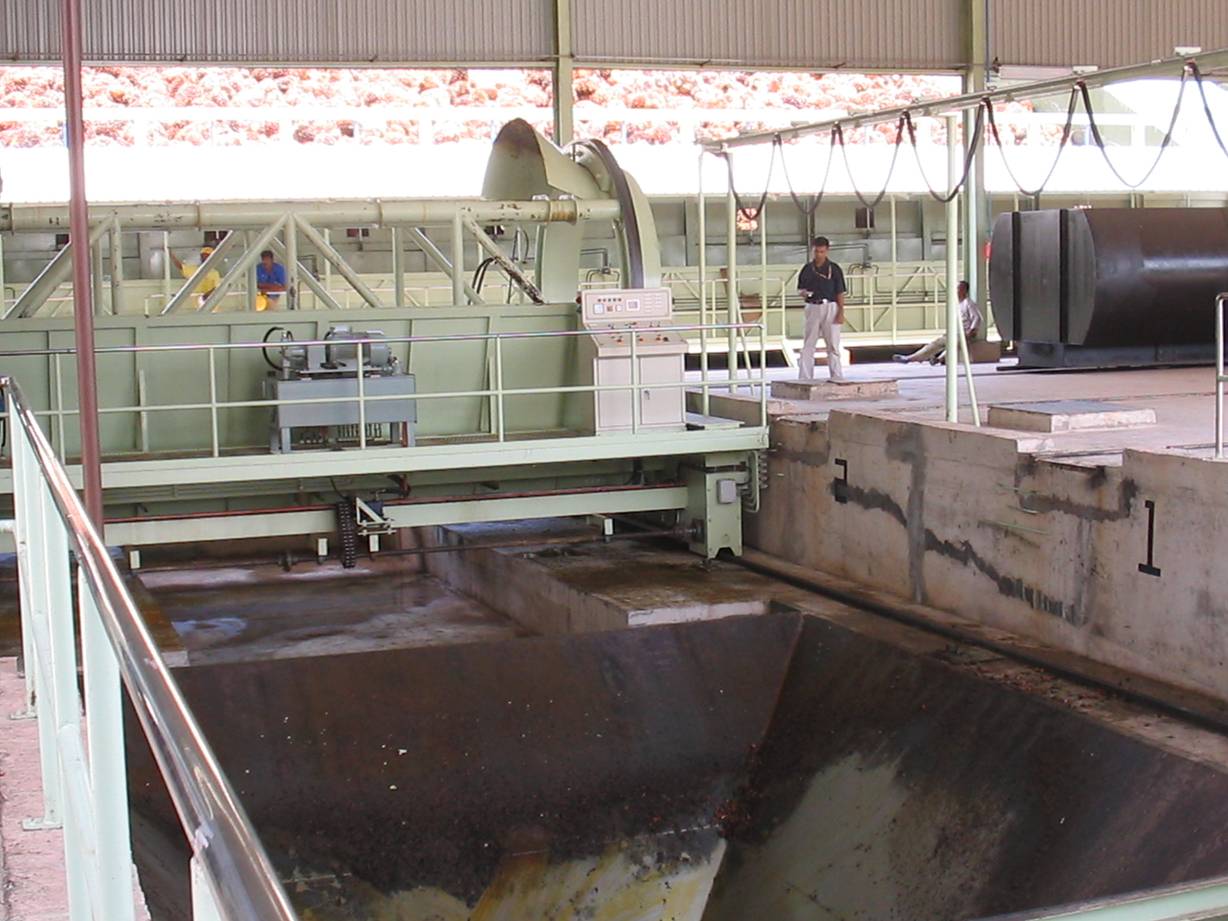

Kami juga mengevaluasi sistem transfer material menggunakan transfer carriage bertenaga hidrolik. Unit Hydraulic Power Unit (HPU) yang terpasang pada struktur bergerak dievaluasi efisiensinya. Analisis sirkuit hidrolik menunjukkan potensi pressure drop akibat desain pemipaan yang terlalu restriktif dan lokasi unit yang rentan terhadap kontaminasi debu industri. Perhitungan daya motor dibandingkan dengan beban tarik rantai (chain pull load) mengindikasikan bahwa sistem beroperasi mendekati batas kapasitas desainnya, menyisakan sedikit ruang untuk lonjakan beban.

Solusi Engineering yang Diusulkan

Berdasarkan temuan komprehensif dari survei teknis tersebut, PT Witanabe Integrasi Indonesia merumuskan serangkaian solusi engineering yang terukur. Untuk bejana proses vertikal, kami mengusulkan reinforcement strategy pada titik-titik tumpuan bejana ke struktur utama. Desain perkuatan ini menggunakan pelat baja tambahan (doubler plates) yang dihitung secara presisi untuk menyebarkan beban tegangan, sehingga mengurangi risiko retak fatik pada dinding bejana. Selain itu, kami merekomendasikan penggantian total mekanisme penguncian pintu dengan sistem interlock modern yang mencegah pintu terbuka saat masih terdapat tekanan residu di dalam bejana.

Untuk masalah pada rotary drum, solusi kami melibatkan realignment presisi menggunakan metode optik atau laser (sesuai ketersediaan teknologi yang relevan pada konteks proyek) dan perkuatan pondasi dudukan mesin. Kami merancang desain modifikasi base frame yang lebih kaku (rigid) untuk menyerap getaran operasional secara lebih efektif. Proposal ini mencakup spesifikasi material grouting khusus high-strength untuk mengisi celah antara base plate mesin dan pondasi beton, memastikan transfer beban yang sempurna ke tanah.

Pada sistem transfer carriage, kami merekomendasikan relokasi unit HPU ke area stasioner yang lebih terlindung, dengan menggunakan flexible hoses dan cable carriers berkualitas tinggi untuk koneksi ke unit bergerak. Hal ini tidak hanya melindungi komponen sensitif dari kotoran dan getaran, tetapi juga memudahkan akses perawatan. Desain ulang pada geometri hopper penerima juga diajukan untuk memperlancar aliran material dan mencegah penyumbatan (bridging) yang sering menghambat produksi.

Visualisasi Teknis: Alur Penilaian Integritas

Hasil yang Diharapkan

Implementasi dari rekomendasi desain ini diproyeksikan akan memberikan dampak signifikan terhadap keberlanjutan operasional pabrik. Pertama, pemulihan integritas mekanis pada bejana tekan akan memperpanjang usia pakai aset (asset life extension) hingga 10-15 tahun ke depan, menunda kebutuhan investasi besar untuk penggantian unit baru. Keandalan bejana yang terjamin juga berarti kepatuhan penuh terhadap regulasi keselamatan bejana tekan (Depnaker/Mighas).

Kedua, perbaikan pada sistem rotary drum dan pondasinya diharapkan dapat menurunkan tingkat getaran hingga di bawah ambang batas ISO 10816 untuk mesin industrial berat. Penurunan getaran ini berbanding lurus dengan peningkatan umur pakai bantalan (bearing life) dan pengurangan frekuensi kerusakan mendadak (unplanned breakdown). Efisiensi energi juga akan meningkat karena gesekan mekanis akibat misalignment dapat dieliminasi.

Terakhir, modifikasi pada sistem transfer carriage akan meningkatkan throughput material dengan mengurangi waktu siklus (cycle time) dan downtime akibat masalah hidrolik. Dengan pendekatan berbasis data survei yang akurat, klien mendapatkan peta jalan teknis yang jelas untuk melakukan revitalisasi pabrik dengan biaya yang terukur dan risiko teknis yang terkendali.
