Studi Kasus: Rekayasa Desain Steambox Higienis untuk Modernisasi Lini Produksi Makanan

Desain sebuah steambox untuk aplikasi makanan tidak hanya tentang proses memasak dengan uap; ini adalah tentang memastikan setiap komponen yang bersentuhan dengan produk bebas dari risiko kontaminasi biologis dan kimia. Material yang tidak tepat, adanya celah atau sudut mati, dan sistem mekanis yang sulit dibersihkan dapat menjadi sarang pertumbuhan bakteri, menyebabkan inkonsistensi produk, dan yang terburuk, membahayakan konsumen. Studi kasus ini akan membedah hasil survei dan analisis kami terhadap sebuah unit steambox konvensional dan menyajikan solusi desain rekayasa yang komprehensif. Melalui analisis ini, Anda akan memahami perbedaan fundamental antara desain standar dan desain food-grade, serta bagaimana pendekatan rekayasa yang tepat dapat meningkatkan keamanan pangan, efisiensi operasional, dan kualitas produk secara signifikan.

Berikut adalah rincian analisis teknis kami, dari identifikasi masalah pada unit eksisting hingga proposal desain rekayasa yang unggul.

Permasalahan / Tantangan

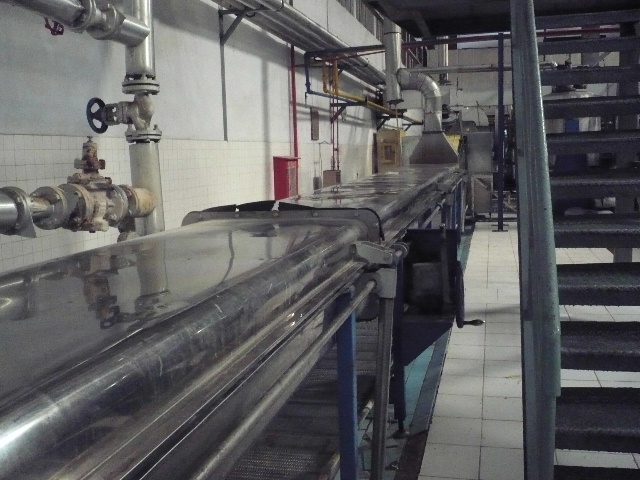

Berdasarkan survei teknis yang dilakukan di fasilitas produksi klien, sebuah perusahaan mi instan terkemuka, kami mengidentifikasi beberapa tantangan signifikan pada unit steambox yang sedang beroperasi. Unit ini, meskipun masih fungsional, menunjukkan karakteristik desain dari era sebelumnya yang tidak lagi sejalan dengan standar keamanan pangan dan efisiensi operasional modern. Tantangan utama adalah bagaimana merancang sebuah sistem pengganti yang tidak hanya melakukan fungsi steaming secara efektif, tetapi juga secara inheren higienis, mudah dirawat, dan andal untuk jangka panjang.

Ringkasan Proyek Desain Rekayasa

Tabel berikut menyajikan poin-poin kunci dari studi kasus ini, mulai dari identifikasi masalah pada peralatan eksisting hingga solusi rekayasa yang diusulkan untuk mencapai standar produksi makanan modern.

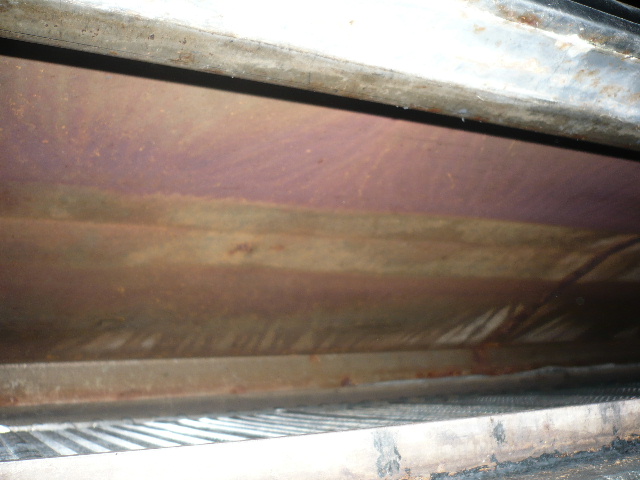

Permasalahan pertama yang paling jelas adalah pada aspek material dan kondisi permukaan internal. Dari inspeksi visual, bagian dalam steambox menunjukkan tanda-tanda korosi atau karat yang signifikan. Hal ini mengindikasikan bahwa material yang digunakan kemungkinan bukan stainless steel food-grade atau telah mengalami degradasi seiring waktu. Kehadiran karat pada permukaan yang bersentuhan langsung dengan uap dan produk makanan adalah risiko kontaminasi yang tidak dapat diterima. Permukaan yang korosif juga bersifat porous, menciptakan tempat ideal bagi biofilm dan bakteri untuk berkembang biak, yang sangat sulit dihilangkan bahkan dengan prosedur pembersihan standar.

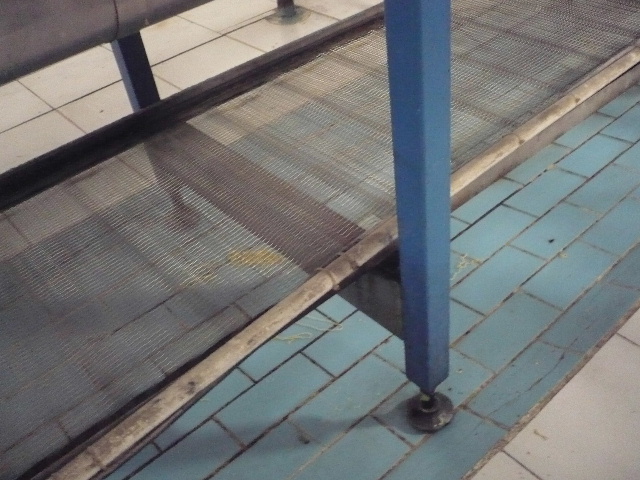

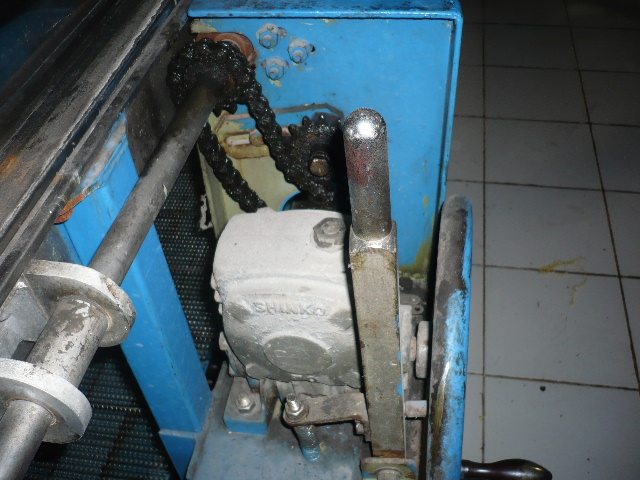

Tantangan kedua terletak pada desain mekanis sistem penggerak konveyor. Unit eksisting menggunakan sistem transmisi daya dengan rantai dan sprocket (chain-and-sprocket) yang terpasang secara terbuka di samping bodi steambox. Sistem seperti ini memerlukan pelumasan rutin (grease/oli) agar dapat beroperasi dengan lancar. Pelumas ini, jika tidak dikelola dengan baik, dapat dengan mudah menetes atau terpercik ke area sekitar, bahkan berpotensi masuk ke dalam zona produk. Selain itu, desain rantai yang kompleks dengan banyak celah kecil membuatnya menjadi titik akumulasi kotoran, debu, dan sisa produk yang sangat sulit dibersihkan, menjadikannya sumber kontaminasi potensial.

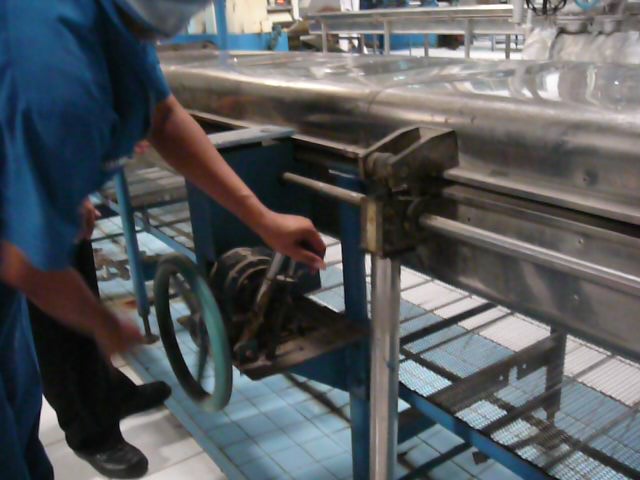

Ketiga, desain keseluruhan unit tidak menerapkan prinsip-prinsip desain higienis secara menyeluruh. Terlihat adanya banyak sudut tajam, sambungan bercelah, dan area yang sulit dijangkau untuk pembersihan dan inspeksi. Mekanisme pengangkatan penutup steambox yang manual dan berat juga menimbulkan tantangan dari sisi operasional dan keselamatan kerja. Kebutuhan klien adalah sebuah solusi total yang mengatasi semua kelemahan ini, menghasilkan sebuah steambox yang tidak hanya aman untuk produk pangan, tetapi juga aman dan efisien bagi operator.

Analisis Teknis

Menanggapi tantangan yang teridentifikasi, tim engineering kami melakukan analisis teknis mendalam yang berfokus pada empat pilar utama: pemilihan material, prinsip desain higienis, rekayasa sistem mekanis, dan optimisasi proses termal. Analisis ini bertujuan untuk membangun fondasi rekayasa yang kuat untuk solusi yang diusulkan, memastikan setiap keputusan desain didasarkan pada data dan praktik terbaik industri.

1. Analisis Pemilihan Material dan Permukaan: Masalah korosi pada unit eksisting secara langsung menunjuk pada kebutuhan material yang superior. Analisis kami menyimpulkan bahwa penggunaan Stainless Steel (SS) tipe 316L adalah pilihan optimal untuk semua permukaan yang bersentuhan dengan produk dan uap. SS316L memiliki kandungan molibdenum yang memberikan ketahanan superior terhadap korosi dari klorida, yang sering ditemukan dalam air dan produk makanan. Ini secara efektif menghilangkan risiko karat. Lebih lanjut, kami menganalisis pentingnya finishing permukaan. Kami menetapkan bahwa permukaan internal harus memiliki finishing minimal 2B atau #4 polish (Ra < 0.8 µm). Permukaan yang lebih halus secara signifikan mengurangi kemampuan bakteri untuk menempel dan membentuk biofilm, sehingga proses pembersihan menjadi lebih cepat dan efektif.

2. Analisis Prinsip Desain Higienis (Hygienic Design Principles): Kami membedah desain unit eksisting dan membandingkannya dengan standar desain higienis seperti yang diuraikan oleh EHEDG (European Hygienic Engineering & Design Group). Analisis kami mengidentifikasi beberapa pelanggaran prinsip dasar:

• Celah dan Sudut Mati: Unit eksisting memiliki banyak sambungan las yang tidak dipoles dan sudut internal 90 derajat yang menciptakan “sudut mati”, di mana sisa produk dan mikroorganisme dapat terperangkap. Desain baru harus menggunakan sudut internal yang membulat (radius minimal 6mm) dan sambungan las yang di-grounding dan dipoles hingga menyatu dengan permukaan sekitarnya.
• Kemampuan Membersihkan (Cleanability): Desain eksisting tidak dirancang untuk pembersihan otomatis. Analisis kami menunjukkan perlunya integrasi sistem Clean-In-Place (CIP). Ini melibatkan penempatan strategis bola semprot (spray balls) di dalam steambox untuk memastikan seluruh permukaan internal dapat dijangkau oleh larutan pembersih dan desinfektan tanpa perlu pembongkaran manual.
• Drainase: Lantai interior steambox harus dirancang miring menuju satu atau beberapa titik pembuangan untuk memastikan tidak ada genangan air atau larutan pembersih setelah siklus pembersihan, yang dapat menjadi tempat berkembang biaknya mikroba.

3. Analisis Rekayasa Sistem Penggerak: Sistem rantai dan sprocket terbuka pada unit eksisting dianalisis sebagai titik risiko kontaminasi yang tinggi. Kami mengevaluasi beberapa alternatif modern. Opsi pertama dan paling ideal adalah penggunaan motor penggerak direct-drive yang terhubung ke sebuah gearbox food-grade yang disegel (sealed). Gearbox ini tidak memerlukan pelumasan eksternal dan dapat dipasang langsung ke roller penggerak konveyor. Opsi kedua adalah menggunakan sabuk konveyor modular berbahan plastik food-grade yang dapat digerakkan oleh sprocket plastik, menghilangkan kebutuhan pelumasan sama sekali. Analisis kami menyimpulkan bahwa sistem direct-drive dengan gearbox tersegel menawarkan keandalan dan kebersihan tertinggi untuk aplikasi ini.

4. Analisis Proses Termal dan Distribusi Uap: Kualitas mi instan sangat bergantung pada proses steaming yang seragam. Kami menganalisis bahwa desain steambox harus memastikan distribusi uap yang merata di seluruh lebar dan panjang konveyor. Ini dicapai dengan merancang sebuah manifold injeksi uap (steam injection manifold) dengan serangkaian nozel yang ditempatkan secara strategis. Analisis kami juga mencakup perhitungan kebutuhan uap (steam load) berdasarkan kapasitas produksi yang diinginkan, serta desain sistem kontrol temperatur otomatis menggunakan sensor RTD dan katup uap termodulasi (modulating steam valve) untuk menjaga suhu di dalam chamber secara presisi.

Solusi yang Diusulkan

Berdasarkan analisis teknis yang komprehensif, kami merumuskan sebuah proposal desain rekayasa untuk unit steambox baru yang secara fundamental mengatasi semua kelemahan pada unit eksisting. Solusi yang diusulkan ini dirancang dari dasar dengan mengutamakan keamanan pangan, efisiensi operasional, dan keandalan jangka panjang.

Konstruksi Full Stainless Steel 316L dengan Desain Higienis:
Inti dari solusi kami adalah konstruksi unit yang seluruhnya menggunakan material Stainless Steel 316L untuk semua bagian yang berpotensi bersentuhan dengan produk, uap, dan kondensat. Ini termasuk chamber utama, penutup, konveyor, dan semua komponen internal. Semua sudut internal dirancang dengan radius minimal 6 mm untuk menghilangkan sudut mati. Semua sambungan las akan dihaluskan dan dipoles hingga rata dengan permukaan sekitarnya, menciptakan permukaan yang mulus dan mudah dibersihkan. Penutup atas steambox akan dirancang berbentuk kubah (domed roof) untuk mendorong kondensat mengalir ke dinding samping dan tidak menetes kembali ke produk, yang dapat menyebabkan bintik-bintik basah dan inkonsistensi kualitas.

Sistem Penggerak Konveyor Direct-Drive yang Tersegel:
Kami mengusulkan untuk mengganti total sistem rantai dan sprocket yang terbuka. Desain baru akan mengintegrasikan motor elektrik efisiensi tinggi yang terhubung langsung ke gearbox food-grade yang disegel (IP69K rated). Gearbox ini akan dipasang di luar zona pemrosesan dan terhubung ke roller penggerak melalui poros stainless steel yang disegel. Sistem ini sepenuhnya menghilangkan kebutuhan akan pelumasan eksternal, sehingga meniadakan risiko kontaminasi dari pelumas. Selain itu, sistem ini beroperasi lebih senyap, lebih andal, dan bebas perawatan dibandingkan dengan sistem rantai konvensional.

Sistem Kontrol Proses Otomatis Berbasis PLC:
Untuk memastikan konsistensi produk dan efisiensi energi, kami mengusulkan sistem kontrol otomatis penuh berbasis Programmable Logic Controller (PLC) dengan antarmuka Human-Machine Interface (HMI) berupa layar sentuh. Sistem ini akan mengontrol:

• Suhu Steaming: Sensor temperatur RTD di dalam chamber akan memberikan feedback real-time ke PLC, yang kemudian akan mengatur katup kontrol uap untuk menjaga suhu pada set point dengan akurasi ±1°C.
• Kecepatan Konveyor: Kecepatan konveyor akan dapat diatur melalui HMI untuk mengontrol waktu tinggal (residence time) produk di dalam steambox secara presisi, memungkinkan penyesuaian yang mudah untuk berbagai jenis produk.
• Siklus CIP Otomatis: Operator dapat memulai siklus pembersihan otomatis dari HMI, di mana PLC akan mengontrol katup untuk air bilas, larutan pembersih, dan desinfektan yang disemprotkan melalui spray balls yang terpasang permanen.

Integrasi Sistem Clean-In-Place (CIP) dan Fitur Keamanan:
Desain baru akan dilengkapi dengan sistem CIP terintegrasi. Beberapa bola semprot statis dan berputar akan dipasang secara strategis di langit-langit dan dinding chamber untuk memastikan cakupan pembersihan 100%. Lantai chamber akan dibuat miring untuk memastikan drainase yang cepat dan tuntas. Dari sisi keamanan, mekanisme pembukaan penutup akan di-upgrade menggunakan aktuator pneumatik ganda dengan katup pengaman, memungkinkan operator membuka dan menutup steambox hanya dengan menekan sebuah tombol, menghilangkan risiko cedera akibat pengangkatan manual.

Visualisasi Teknis

Untuk memberikan gambaran yang lebih jelas mengenai keunggulan desain yang kami usulkan dibandingkan dengan unit eksisting, kami membuat diagram skematik penampang sebuah steambox dengan prinsip desain higienis. Diagram ini menyoroti fitur-fitur rekayasa utama yang menjadi inti dari solusi kami, yang secara langsung menjawab tantangan kebersihan, keamanan, dan efisiensi.

Hasil yang Diharapkan

Implementasi dari desain rekayasa steambox yang kami usulkan diharapkan akan memberikan serangkaian manfaat yang signifikan dan terukur bagi klien. Hasil ini tidak hanya terbatas pada peningkatan kualitas produk, tetapi juga mencakup efisiensi operasional, keamanan pangan, dan kepatuhan terhadap standar industri yang semakin ketat. Manfaat-manfaat ini secara langsung menjawab tantangan yang diidentifikasi selama fase survei dan analisis.

Pertama dan terutama adalah peningkatan drastis dalam keamanan pangan. Dengan menggunakan material SS316L dan menghilangkan semua celah, sudut mati, serta sumber kontaminasi seperti rantai berpelumas, risiko kontaminasi mikroba dan kimia pada produk dapat diminimalkan secara fundamental. Permukaan yang halus dan sistem CIP yang terintegrasi memastikan bahwa unit dapat dibersihkan secara efektif dan terverifikasi, membantu klien memenuhi dan bahkan melampaui standar keamanan pangan nasional maupun internasional. Ini membangun kepercayaan konsumen dan melindungi citra merek.

Kedua, diharapkan terjadi peningkatan signifikan dalam konsistensi dan kualitas produk. Sistem kontrol berbasis PLC akan menjaga parameter proses kritis seperti suhu dan waktu tinggal dengan presisi tinggi. Distribusi uap yang seragam dari manifold yang dirancang khusus akan memastikan setiap bagian mi menerima perlakuan panas yang sama, menghasilkan tekstur dan tingkat kematangan yang konsisten di setiap batch produksi. Hal ini mengurangi jumlah produk yang ditolak (reject) dan meningkatkan kualitas produk akhir secara keseluruhan.

Ketiga, akan ada peningkatan substansial dalam efisiensi operasional dan pengurangan downtime. Siklus pembersihan otomatis (CIP) akan mengurangi waktu yang dibutuhkan untuk membersihkan unit secara drastis dibandingkan dengan pembersihan manual yang intensif tenaga kerja. Sistem penggerak direct-drive yang andal dan bebas perawatan juga mengurangi kebutuhan akan perbaikan dan penggantian komponen. Efisiensi ini berarti lebih banyak waktu produktif untuk mesin, yang secara langsung berdampak pada peningkatan output produksi dan penurunan biaya operasional per unit produk.

Terakhir, dari segi keselamatan dan kesehatan kerja (K3), desain yang diusulkan menawarkan lingkungan kerja yang jauh lebih baik. Mekanisme pengangkatan penutup otomatis menghilangkan risiko cedera punggung akibat pengangkatan manual. Selain itu, operasi mesin yang lebih senyap dan bersih berkontribusi pada lingkungan kerja yang lebih nyaman dan aman bagi para operator. Secara keseluruhan, investasi dalam desain rekayasa yang superior ini diharapkan memberikan pengembalian (ROI) yang kuat melalui peningkatan kualitas, efisiensi, dan keamanan.
