Studi Kasus: Peningkatan Kapasitas Clarifier IPAL dengan Retrofit Tube Settler

Kinerja sebuah tangki sedimentasi (clarifier) secara fundamental dibatasi oleh luas permukaan pengendapannya. Ketika debit air limbah (hydraulic loading) meningkat melebihi kapasitas desain, partikel padat tidak memiliki cukup waktu untuk mengendap dan akhirnya terbawa keluar bersama efluen, yang mengakibatkan kualitas air olahan yang buruk. Membangun tangki baru adalah solusi yang mahal dan memakan waktu. Studi kasus ini akan mendemonstrasikan metodologi rekayasa di balik penggunaan material sederhana seperti pipa PVC untuk difabrikasi menjadi modul tube settler berkinerja tinggi. Anda akan memahami bagaimana modifikasi ini secara signifikan meningkatkan kapasitas hidrolik, memperbaiki kualitas efluen, dan menawarkan jalur peningkatan yang sangat hemat biaya untuk IPAL yang sudah beroperasi.

Mari kita bedah analisis rekayasa di balik peningkatan kapasitas tangki sedimentasi ini, dari identifikasi tantangan operasional hingga perancangan solusi teknis yang cerdas.

Permasalahan / Tantangan

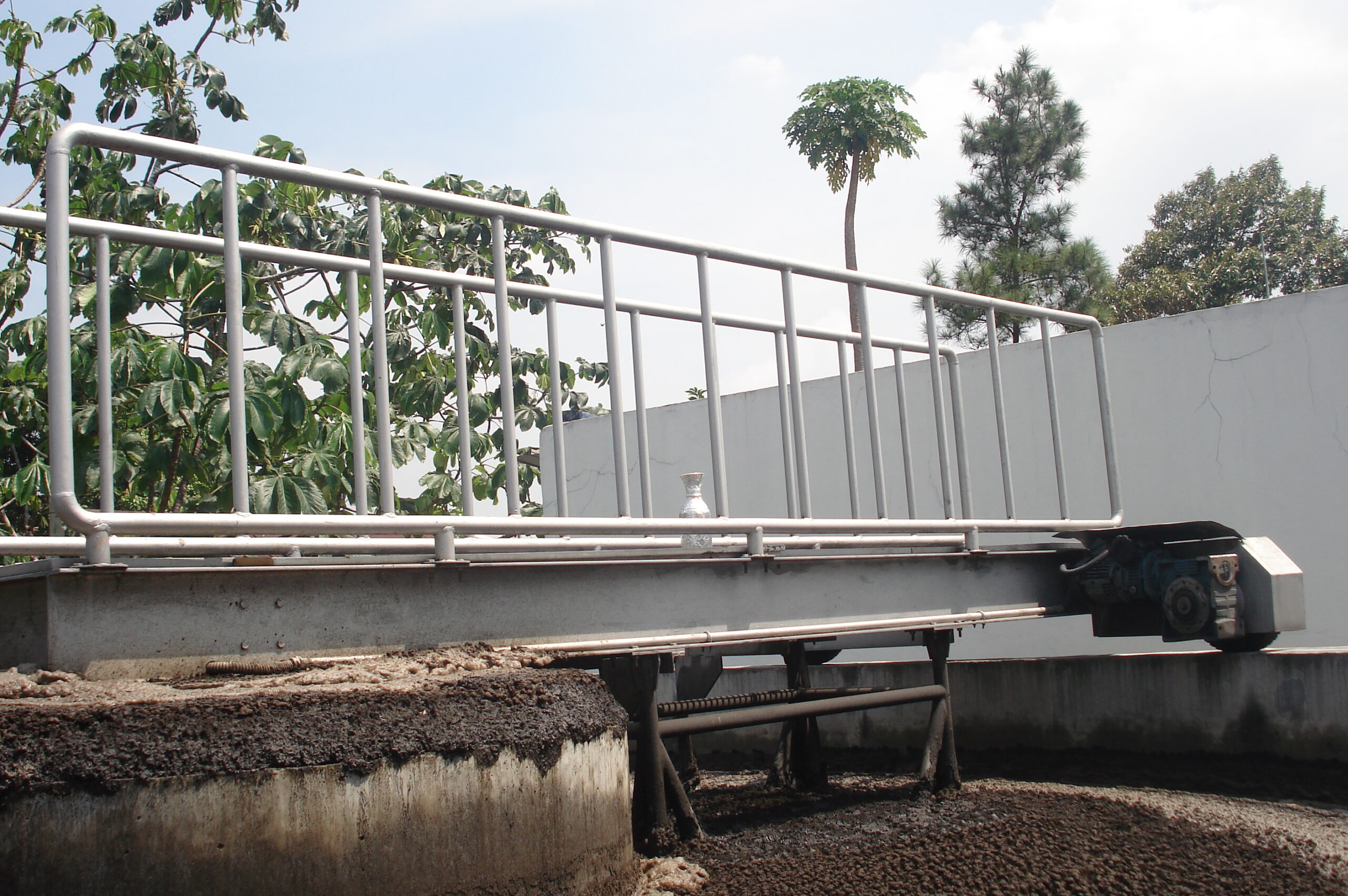

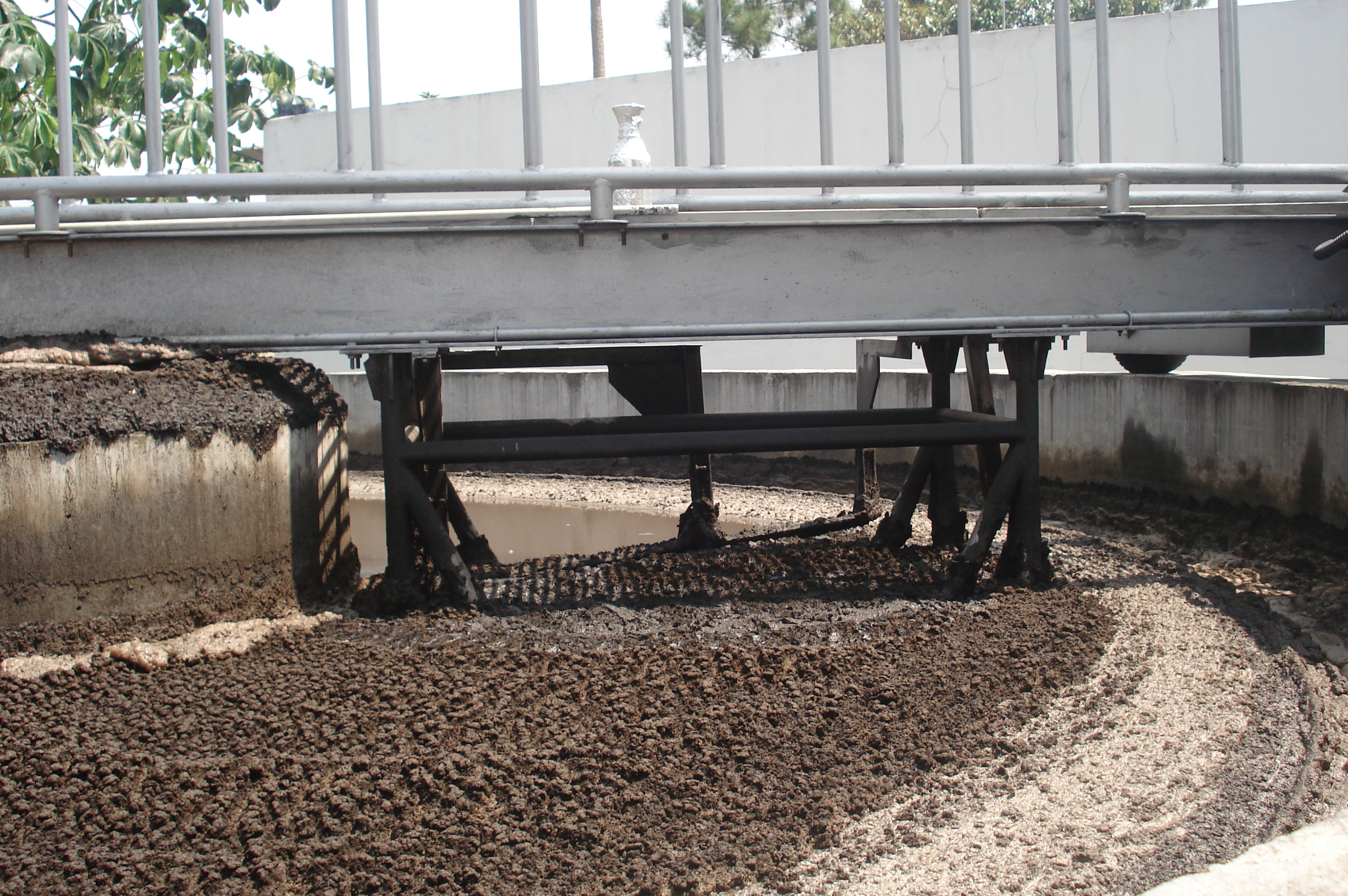

Tantangan utama yang dianalisis dalam survei ini adalah kebutuhan untuk meningkatkan efisiensi proses pemisahan padatan-cairan di dalam sebuah tangki clarifier sirkular pada sebuah fasilitas pengolahan air limbah. Berdasarkan dokumentasi visual, tangki tersebut menunjukkan kondisi operasional dengan beban padatan yang tinggi, terlihat dari adanya lapisan lumpur (sludge) yang tebal dan berwarna gelap di permukaan. Kondisi ini mengindikasikan bahwa sistem bekerja pada atau bahkan melebihi kapasitas desainnya. Tantangan ini sering dihadapi oleh IPAL yang mengalami peningkatan debit air limbah seiring dengan pertumbuhan produksi atau populasi yang dilayani.

Ringkasan Proyek Peningkatan IPAL

Tabel ini menyajikan ringkasan teknis dan bisnis dari studi kasus retrofit clarifier, memberikan gambaran cepat bagi para manajer fasilitas dan insinyur proses.

Secara teknis, permasalahan ini berakar pada keterbatasan area pengendapan efektif. Sebuah clarifier berfungsi dengan memperlambat aliran air sehingga partikel padat tersuspensi dapat mengendap ke dasar tangki akibat gravitasi. Keberhasilan proses ini ditentukan oleh parameter desain kritis yang disebut Surface Overflow Rate (SOR), yaitu debit aliran dibagi dengan luas permukaan tangki (Q/A). Jika SOR terlalu tinggi, kecepatan aliran ke atas akan melebihi kecepatan pengendapan partikel, menyebabkan partikel terbawa keluar dan menghasilkan efluen dengan kadar Total Suspended Solids (TSS) yang tinggi. Tanpa ruang untuk membangun tangki baru, tantangannya adalah bagaimana cara meningkatkan nilai ‘A’ (area) secara signifikan tanpa mengubah jejak fisik tangki yang sudah ada.

Selain tantangan hidrolik, ada juga kendala ekonomi dan logistik. Pembangunan unit clarifier baru merupakan proyek pekerjaan sipil yang besar, membutuhkan investasi modal yang signifikan, waktu konstruksi yang lama, dan penghentian sebagian operasional pabrik. Oleh karena itu, solusi yang paling dicari adalah metode retrofit atau peningkatan (upgrading) yang dapat diimplementasikan dengan cepat, biaya yang lebih rendah, dan gangguan minimal terhadap operasional yang sedang berjalan. Solusi harus cerdas secara rekayasa, memanfaatkan aset yang ada untuk mencapai peningkatan performa yang terukur.

Analisis Teknis

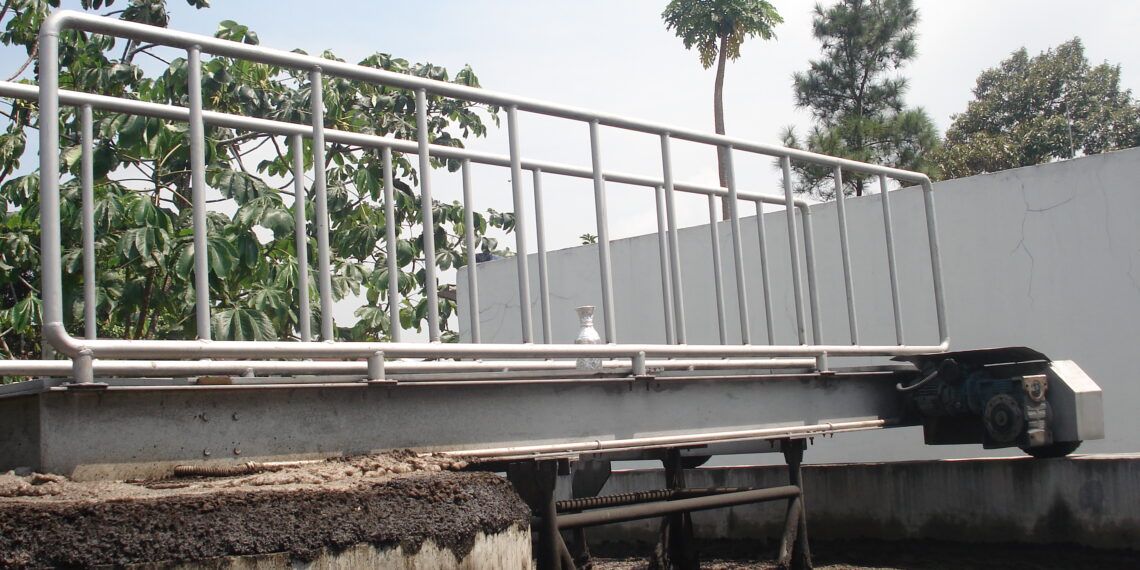

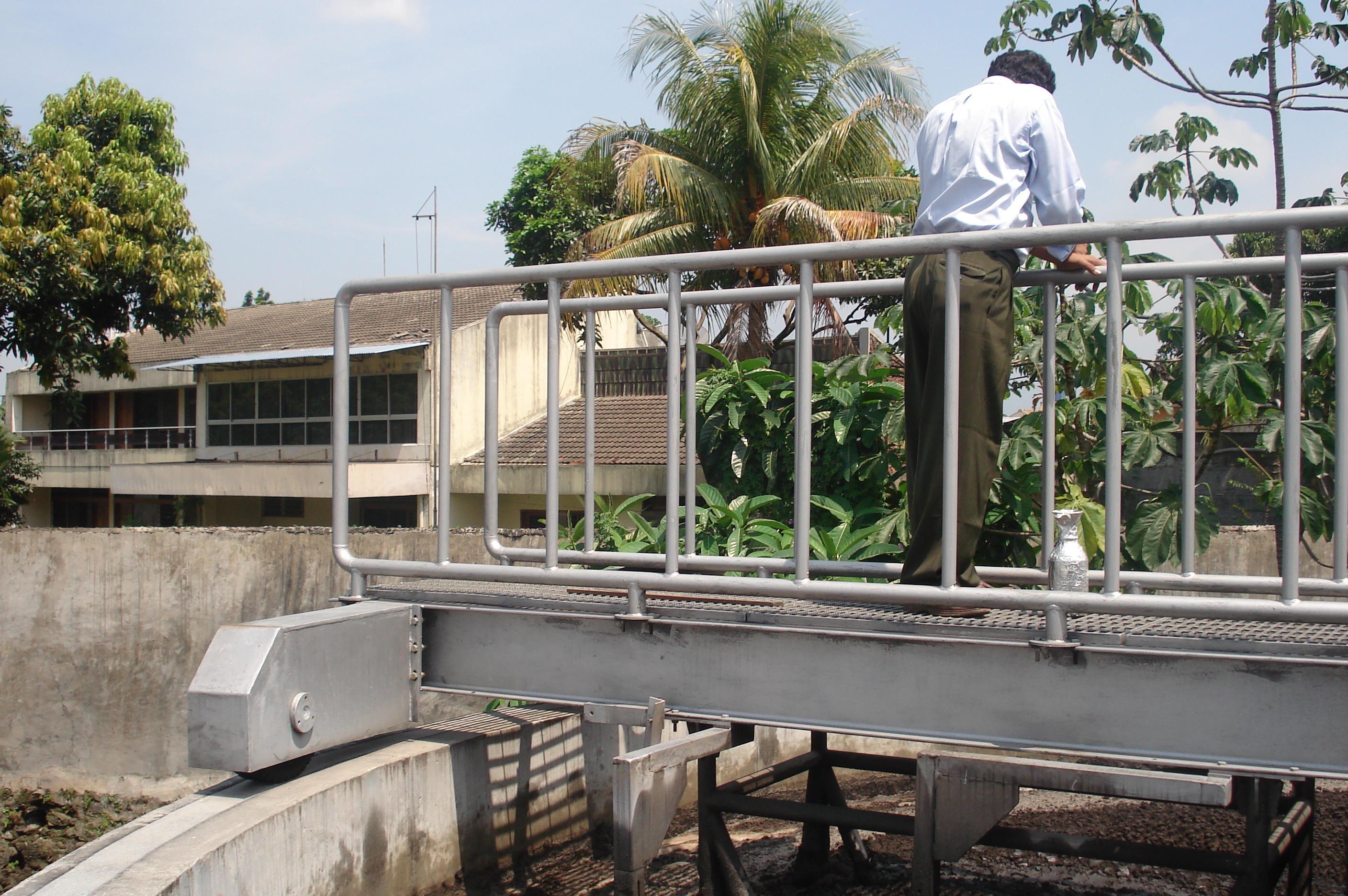

Analisis teknis dimulai dengan mengidentifikasi fungsi dan prinsip kerja dari peralatan yang ada. Foto-foto menunjukkan sebuah clarifier sirkular standar yang dilengkapi dengan jembatan putar (rotating bridge) yang digerakkan dari sisi tepi (peripheral drive). Di bawah jembatan, terdapat struktur penggaruk (scraper blades) yang berputar perlahan untuk mendorong lumpur yang telah mengendap ke arah hopper pengumpul di tengah tangki. Ini adalah desain yang umum dan terbukti untuk sedimentasi. Namun, efisiensinya sangat bergantung pada prinsip fisika dasar yang dijelaskan oleh Hukum Stokes (Stokes’ Law).

Hukum Stokes menyatakan bahwa kecepatan pengendapan sebuah partikel di dalam fluida berbanding lurus dengan kuadrat jari-jari partikel dan perbedaan densitas antara partikel dan fluida, namun berbanding terbalik dengan viskositas fluida. Dalam konteks clarifier, ini berarti partikel harus menempuh jarak vertikal dari titik masuknya ke dasar zona lumpur. Jika waktu yang dibutuhkan untuk menempuh jarak ini lebih lama dari waktu tinggal hidrolik air di dalam tangki, partikel akan hanyut keluar. Kunci untuk meningkatkan efisiensi adalah dengan memperpendek jarak pengendapan vertikal ini secara drastis.

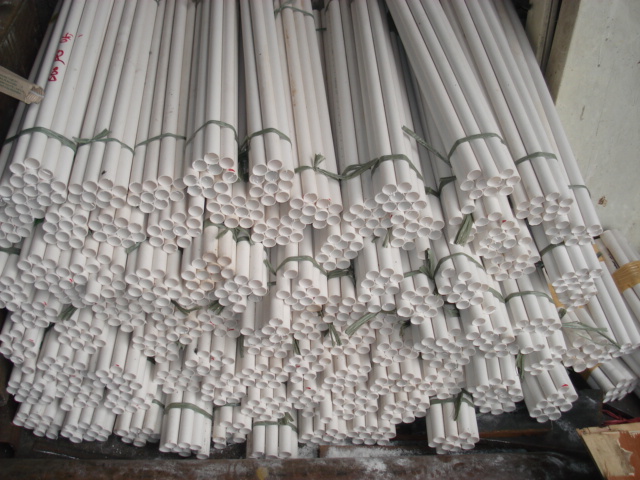

Di sinilah analisis terhadap foto tumpukan pipa PVC menjadi krusial. Pipa-pipa putih ini, yang dipotong dengan panjang seragam dan diikat dalam bundel, bukanlah untuk aplikasi perpipaan konvensional. Dalam rekayasa pengolahan air limbah, ini adalah bahan baku yang paling umum dan hemat biaya untuk fabrikasi “Tube Settlers” atau Media Pengendap Lamella. Dengan memasang ribuan saluran pipa ini di dalam tangki, kita secara efektif menciptakan ribuan clarifier mini yang bekerja secara paralel. Area permukaan untuk pengendapan tidak lagi hanya area dasar tangki, melainkan total area permukaan horizontal yang diproyeksikan dari semua tabung tersebut, yang bisa 5 hingga 15 kali lebih besar dari area tangki asli.

Solusi yang Diusulkan

Berdasarkan analisis teknis, solusi yang paling efektif dan efisien dari segi biaya adalah melakukan retrofit pada clarifier eksisting dengan menginstal sistem media pengendap tube settler yang difabrikasi dari pipa PVC. Solusi ini secara langsung mengatasi masalah inti, yaitu kurangnya area pengendapan, tanpa memerlukan modifikasi sipil yang ekstensif.

1. Fabrikasi Modul Tube Settler:
Pipa-pipa PVC yang terlihat dalam dokumentasi akan dirakit menjadi modul-modul berbentuk sarang lebah (honeycomb). Pipa-pipa ini akan direkatkan atau dilas pelarut (solvent-welded) bersama-sama untuk membentuk balok-balok struktural yang kaku. Proses fabrikasi ini dapat dilakukan di luar lokasi (off-site) untuk meminimalkan gangguan, dan modul-modul yang sudah jadi dapat diangkut ke lokasi untuk instalasi cepat.

2. Desain dan Instalasi:
Modul-modul tube settler ini akan dipasang di dalam zona pengendapan clarifier, biasanya dengan kemiringan 60 derajat terhadap horizontal. Kemiringan ini sangat penting karena memungkinkan lumpur yang mengendap di permukaan pipa untuk meluncur ke bawah secara gravitasi (self-cleaning) menuju zona pengumpul lumpur di dasar tangki, mencegah penyumbatan. Modul-modul tersebut akan ditopang oleh struktur pendukung yang terbuat dari bahan tahan korosi seperti stainless steel atau fiberglass reinforced plastic (FRP), yang dirancang untuk menahan berat modul dan gaya apung.

3. Peningkatan Kinerja Operasional:
Setelah terpasang, air yang masuk ke clarifier akan mengalir ke atas melalui saluran-saluran pipa. Di dalam setiap pipa, partikel padat hanya perlu menempuh jarak vertikal yang sangat pendek sebelum menabrak permukaan dinding pipa. Begitu partikel menyentuh permukaan miring, ia akan kehilangan daya apungnya dari aliran ke atas dan mulai meluncur ke bawah bersama partikel lain, membentuk lapisan lumpur yang lebih padat. Hasilnya, air yang keluar dari bagian atas tube settler menjadi jauh lebih jernih, memungkinkan clarifier untuk menangani debit yang lebih tinggi atau beban padatan yang lebih besar dengan kualitas efluen yang jauh lebih baik.

Hasil yang Diharapkan

Implementasi solusi retrofit tube settler pada tangki clarifier ini diharapkan akan memberikan serangkaian hasil positif yang terukur, baik dari sisi kinerja proses, efisiensi operasional, maupun kepatuhan terhadap regulasi lingkungan.

Peningkatan Kapasitas Hidrolik: Hasil yang paling signifikan adalah peningkatan kapasitas pengolahan tangki. Dengan area pengendapan efektif yang berkali-kali lipat lebih besar, clarifier akan mampu menangani debit air limbah (flow rate) yang lebih tinggi tanpa mengalami penurunan kualitas efluen. Ini memberikan fleksibilitas operasional yang lebih besar bagi fasilitas untuk mengakomodasi pertumbuhan di masa depan tanpa investasi sipil tambahan.

Peningkatan Kualitas Efluen: Untuk debit yang sama, kualitas air olahan yang keluar dari clarifier akan meningkat secara dramatis. Konsentrasi Total Suspended Solids (TSS) pada efluen akan jauh lebih rendah karena lebih banyak partikel padat yang berhasil diendapkan dan dihilangkan. Hal ini tidak hanya menghasilkan air yang lebih jernih secara visual tetapi juga memastikan kepatuhan terhadap baku mutu air limbah yang ditetapkan oleh pemerintah.

Efisiensi Biaya dan Waktu: Dibandingkan dengan pembangunan clarifier baru, solusi retrofit ini menawarkan penghematan biaya yang sangat besar, bisa mencapai 50-70%. Waktu implementasi juga jauh lebih singkat, mengurangi downtime dan gangguan operasional. Ini adalah solusi rekayasa yang memaksimalkan nilai dari aset yang sudah ada, sejalan dengan prinsip-prinsip efisiensi sumber daya.

Stabilitas Proses yang Lebih Baik: Sistem yang dilengkapi tube settler cenderung lebih tahan terhadap fluktuasi mendadak dalam debit atau konsentrasi padatan (shock loading). Peningkatan area pengendapan memberikan “penyangga” (buffer) yang lebih besar, membuat proses pengolahan secara keseluruhan lebih stabil dan andal.
