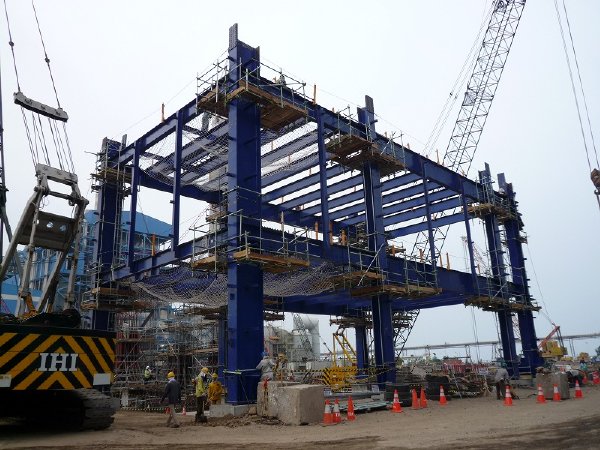

Metodologi Ereksi Struktur Baja Heavy-Duty untuk Proyek PLTU Paiton

Konstruksi struktur baja untuk fasilitas pembangkit listrik tenaga uap (PLTU) menghadirkan tantangan rekayasa yang unik, mulai dari beban mati peralatan yang masif hingga gaya dinamis yang dihasilkan oleh getaran mesin dan beban angin di lokasi pesisir. Kegagalan dalam merencanakan urutan konstruksi atau meremehkan kompleksitas sambungan pada ketinggian dapat berakibat fatal, baik dari segi keselamatan pekerja maupun integritas jangka panjang fasilitas tersebut. Studi ini memberikan wawasan mendalam tentang rekayasa konstruksi, mengevaluasi metode ereksi yang paling efisien dan aman, serta menetapkan standar toleransi yang ketat untuk memastikan struktur mampu menahan beban operasional ekstrem selama masa layanannya. Anda akan memahami bagaimana pendekatan teknis yang sistematis dapat mengeliminasi risiko error selama fase instalasi fisik.

Berikut adalah uraian teknis lengkap mengenai metodologi konstruksi struktur baja yang dirancang untuk memenuhi standar keselamatan dan kualitas tertinggi di lingkungan industri berat.

Permasalahan dan Tantangan Konstruksi

Proyek konstruksi struktur baja di area Paiton Blok 3 menghadapi serangkaian tantangan teknis yang signifikan, terutama dikarenakan lokasi proyek yang berada di zona pesisir dengan eksposur tinggi terhadap angin kencang dan korosi air laut. Tantangan utama yang diidentifikasi dalam studi ini adalah stabilitas struktur selama fase ereksi (temporary condition). Struktur baja yang belum terpasang lengkap dengan sistem bracing seringkali memiliki kekakuan lateral yang rendah, sehingga rentan terhadap gaya angin tiba-tiba. Analisis kami menyoroti perlunya perhitungan aerodinamika sementara untuk menentukan kebutuhan bracing temporer sebelum struktur utama tersambung sepenuhnya.

Parameter Kunci dan Spesifikasi Teknis

Tabel ini merangkum parameter teknis utama dan solusi yang dianalisis dalam studi kasus konstruksi struktur baja di lingkungan PLTU Paiton, memberikan gambaran ringkas bagi para profesional rekayasa dan konstruksi.

Selain faktor lingkungan, kompleksitas geometri struktur yang bertingkat banyak (multi-level) menuntut presisi fabrikasi dan instalasi yang luar biasa. Toleransi ketidaktegakan (plumbness) kolom menjadi isu kritis ketika ketinggian struktur bertambah. Deviasi kumulatif pada setiap sambungan kolom dapat menyebabkan ketidakcocokan pada level balok atas, yang pada akhirnya memaksa dilakukannya modifikasi di lapangan (site modification) yang berbahaya dan memakan waktu. Tantangan ini diperberat dengan kebutuhan mobilisasi material berat menggunakan crane di area yang padat dengan aktivitas konstruksi lainnya, sehingga memerlukan manajemen logistik ruang yang sangat terencana.

Isu keselamatan pengangkatan (heavy lifting safety) juga menjadi fokus utama dalam permasalahan ini. Mengangkat balok baja (steel beam) dengan tonase besar ke elevasi tinggi memerlukan perhitungan kapasitas crane yang akurat, dengan mempertimbangkan radius kerja dan defleksi boom. Kegagalan dalam menentukan titik angkat (lifting points) yang tepat pada elemen struktur asimetris dapat menyebabkan beban berayun atau terbalik saat di udara, yang merupakan risiko katastropik. Oleh karena itu, studi ini merumuskan protokol pengangkatan yang meminimalkan risiko tersebut melalui simulasi beban dan seleksi rigging gear yang tepat.

Terakhir, tantangan integrasi jadwal antara pekerjaan sipil (pondasi) dan pekerjaan mekanikal (instalasi peralatan) menuntut urutan konstruksi yang fleksibel namun ketat. Keterlambatan dalam penyelesaian struktur baja akan berdampak langsung pada jadwal instalasi boiler atau turbin. Oleh karena itu, permasalahan durasi siklus ereksi (erection cycle time) dianalisis untuk menemukan metode sambungan yang paling efisien—antara penggunaan baut mutu tinggi (high-strength friction grip bolts) atau pengelasan di tempat (site welding)—dengan mempertimbangkan ketersediaan tenaga kerja terampil dan kondisi cuaca.

Analisis Teknis Metodologi Ereksi

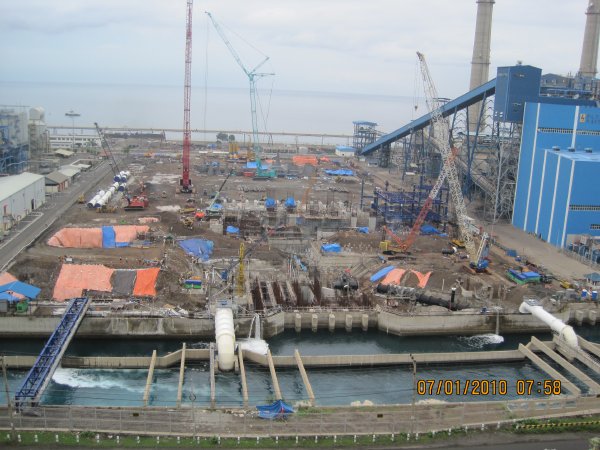

Dalam merumuskan solusi konstruksi, tim engineering kami melakukan dekomposisi masalah dimulai dari analisis beban pondasi hingga detail sambungan balok-kolom. Perhitungan awal difokuskan pada kapasitas dukung tanah dan stabilitas pondasi beton bertulang dalam menerima beban titik dari kolom baja utama. Analisis menunjukkan bahwa distribusi beban pada baseplate harus merata untuk mencegah konsentrasi tegangan yang dapat meretakkan pedestal beton. Kami merekomendasikan penggunaan grouting non-shrink dengan kuat tekan tinggi (high-strength non-shrink grout) di bawah baseplate untuk memastikan transfer beban yang sempurna dan memitigasi risiko korosi pada antarmuka baja-beton.

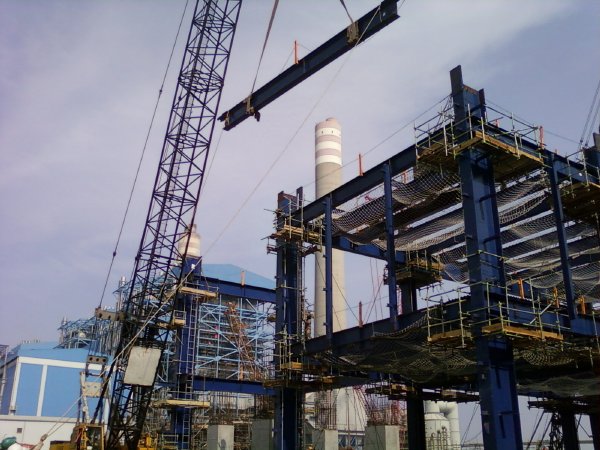

Analisis selanjutnya berfokus pada desain sambungan (connection design) untuk kemudahan ereksi. Studi kami membandingkan efisiensi antara sambungan fully welded moment connection dengan bolted moment connection. Berdasarkan analisis waktu dan kontrol kualitas, metode bolted connection dengan end-plate direkomendasikan untuk mayoritas sambungan balok induk. Hal ini dikarenakan inspeksi visual dan pengetesan torsi pada baut jauh lebih cepat dan tidak terlalu bergantung pada cuaca dibandingkan proses pengelasan di ketinggian yang memerlukan perlindungan angin dan inspeksi NDT (Non-Destructive Test) yang rumit.

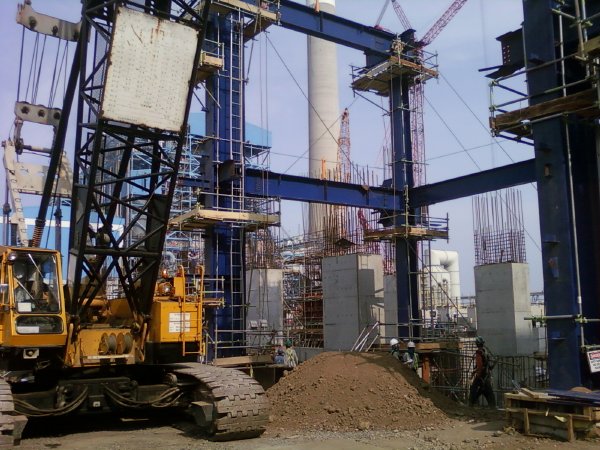

Untuk manuver pengangkatan, kami melakukan perhitungan lifting study menggunakan software simulasi beban. Variabel kritis yang dianalisis mencakup berat sendiri komponen (self-weight), berat rigging, faktor beban dinamis (dynamic load factor) sebesar 1.1 hingga 1.25 tergantung kecepatan angin, dan radius operasional crane. Hasil analisis menunjukkan bahwa untuk balok utama di ketinggian maksimum, diperlukan crane dengan kapasitas minimal 150% dari beban statis untuk menjamin safety margin yang memadai. Selain itu, penggunaan tag lines (tali kendali) diwajibkan untuk mengontrol rotasi beban akibat angin, berdasarkan studi perilaku aerodinamis balok profil IWF yang lebar.

Aspek dimensional control juga dianalisis secara mendalam. Kami menetapkan prosedur survei bertahap yang melibatkan pengecekan koordinat anchor bolt sebelum ereksi kolom, pengecekan vertikalitas kolom setelah ereksi namun sebelum pengencangan baut final, dan verifikasi elevasi balok. Analisis toleransi merujuk pada standar AISC Code of Standard Practice, di mana deviasi kolom tidak boleh melebihi 1/500 dari ketinggian. Studi ini menekankan bahwa koreksi deviasi harus dilakukan secara progresif di setiap level lantai untuk mencegah akumulasi kesalahan geometri yang fatal di puncak struktur.

Solusi yang Diusulkan: Prosedur Konstruksi Terintegrasi

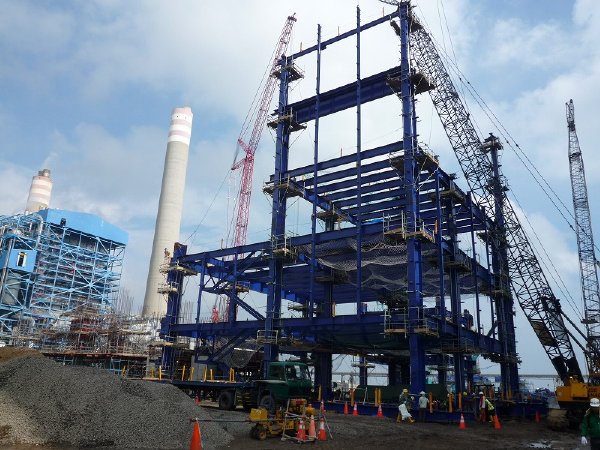

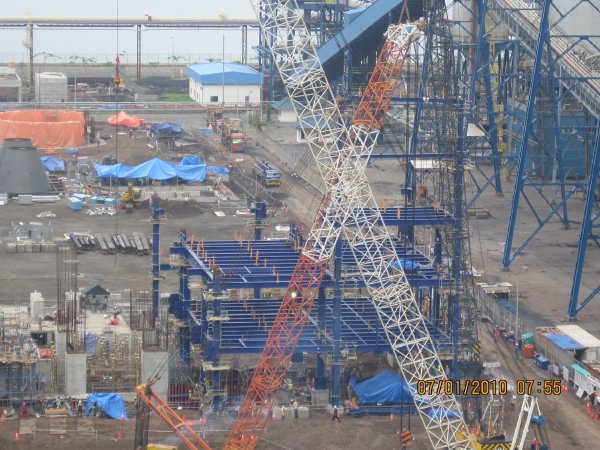

Berdasarkan analisis teknis yang telah dilakukan, PT Witanabe Integrasi Indonesia mengusulkan metodologi konstruksi terintegrasi yang memprioritaskan “Safety by Design” dan “Constructability”. Solusi utama kami adalah penerapan sistem konstruksi modular bertingkat (tiered construction method). Dalam metode ini, struktur dibagi menjadi beberapa tier vertikal (biasanya per 2-3 lantai). Kolom diteruskan (spliced) di atas level lantai untuk memudahkan akses penyambungan. Ereksi dilakukan tier demi tier, di mana lantai decking metal dan bracing dipasang segera setelah balok utama terpasang untuk memberikan stabilitas diafragma dan platform kerja yang aman bagi level selanjutnya.

Untuk mengatasi tantangan pengangkatan berat, kami mengusulkan Rencana Pengangkatan Terinci (Detailed Lifting Plan) yang spesifik untuk setiap elemen kritis. Rencana ini mencakup seleksi crane utama dan crane pendukung (tailing crane) untuk mendirikan kolom panjang. Kami merekomendasikan penggunaan spreader beam untuk mengangkat balok panjang guna mengurangi gaya tekan (compression force) pada sayap balok akibat sudut sling yang tajam. Selain itu, setiap komponen baja harus ditandai dengan jelas mengenai pusat gravitasi (center of gravity) dan berat totalnya sejak dari pabrikasi untuk menghilangkan asumsi di lapangan.

Dalam hal manajemen kualitas sambungan, solusi kami mencakup prosedur “Snug-Tight” diikuti dengan “Pre-tensioning” menggunakan kunci torsi terkalibrasi. Kami mengusulkan metode “Turn-of-Nut” atau penggunaan indikator regangan langsung (Direct Tension Indicators/DTI washers) untuk memverifikasi gaya jepit baut. Hal ini memastikan bahwa sambungan tipe slip-critical bekerja sesuai desain dalam menahan beban gempa dan angin. Prosedur ini didokumentasikan dalam Inspection Test Plan (ITP) yang ketat, di mana setiap sambungan harus diverifikasi dan ditandai oleh inspektur QC sebelum pekerjaan berlanjut ke tahap berikutnya.

Strategi perlindungan korosi juga menjadi bagian integral dari solusi kami. Mengingat lokasi Paiton yang korosif, kami merekomendasikan aplikasi sistem pengecatan tiga lapis (three-coat system) yang terdiri dari primer zinc-rich, intermediate epoxy, dan top coat polyurethane. Touch-up painting di lokasi sambungan dan area yang rusak akibat handling harus dilakukan segera setelah ereksi selesai. Desain struktur juga dioptimalkan untuk meminimalkan celah sempit (crevices) yang dapat menahan air dan memicu korosi celah, serta memastikan drainase air yang baik pada elemen struktur terbuka.

Visualisasi Teknis: Alur Kerja Ereksi Struktur

Untuk memperjelas urutan kerja yang diusulkan, berikut adalah diagram alir proses ereksi struktur baja yang dirancang untuk memaksimalkan efisiensi dan keselamatan. Diagram ini menggambarkan langkah-langkah kritis mulai dari verifikasi pondasi hingga serah terima struktur untuk pekerjaan mekanikal.

Hasil yang Diharapkan

Implementasi metodologi konstruksi yang diuraikan dalam studi ini diproyeksikan akan menghasilkan struktur baja dengan integritas tinggi yang memenuhi atau melampaui persyaratan kode desain internasional. Secara spesifik, penerapan prosedur alignment bertahap diharapkan dapat menjaga deviasi vertikalitas kolom di bawah batas toleransi L/500, memastikan bahwa seluruh beban gravitasi tersalurkan secara aksial murni ke pondasi tanpa menimbulkan momen sekunder yang tidak diinginkan (P-Delta effects). Presisi ini sangat krusial untuk kemudahan instalasi peralatan mekanikal presisi seperti pipa uap tekanan tinggi dan conveyor system yang akan menumpang pada struktur tersebut.

Dari segi keselamatan, kepatuhan ketat terhadap Lifting Plan yang telah disimulasikan diharapkan dapat mencapai target “Zero Lifting Incidents”. Dengan mengidentifikasi titik jepit (pinch points), zona bahaya ayunan (swing radius hazard), dan kapasitas beban aman (Safe Working Load/SWL) sebelum pekerjaan dimulai, risiko kecelakaan kerja dapat dimitigasi secara drastis. Studi ini juga memprediksi peningkatan produktivitas lapangan sebesar 20-30% dibandingkan metode konvensional ad-hoc, karena berkurangnya waktu yang terbuang untuk perbaikan kesalahan (rework) dan kejelasan alur kerja bagi tim instalator.

Ketahanan jangka panjang struktur juga menjadi hasil kunci yang diharapkan. Dengan spesifikasi material baja yang tepat dan aplikasi sistem proteksi korosi yang diawasi dengan ketat, struktur ini dirancang untuk memiliki masa layan (service life) minimum 25-30 tahun di lingkungan laut Paiton dengan kebutuhan perawatan yang minimal. Analisis kami menjamin bahwa seluruh komponen, mulai dari baut terkecil hingga kolom terbesar, terintegrasi dalam satu sistem struktur yang kohesif, tangguh, dan andal untuk mendukung operasional vital pembangkit listrik.
