Koreksi Piping Misalignment Pompa Submersible Ponton | Instalasi Flange Stress-Free API 686

Dalam proyek integrasi sistem pompa di atas ponton, presisi pertemuan antara discharge nozzle pompa dan piping spool adalah hal yang non-negosiabel. Pemaksaan sambungan pada kondisi yang tidak center (misaligned) akan menimbulkan tegangan sisa (residual stress) yang permanen pada casing pompa. Hal ini berisiko tinggi menyebabkan kebocoran pada flange gasket, keretakan pada nozzle pompa, hingga vibrasi berlebih yang memperpendek umur bearing. Artikel ini mendokumentasikan “Lessons Learned” berharga mengenai pentingnya verifikasi dimensi fisik (as-built check) sebelum fabrikasi massal, serta metode perbaikan yang kami lakukan untuk menjamin instalasi yang stress-free.

Berikut adalah dokumentasi teknis penanganan kasus misfit antara desain pipa discharge dan unit pompa, mulai dari deteksi masalah hingga penyelesaian akhir.

Lingkup Pekerjaan dan Identifikasi Masalah

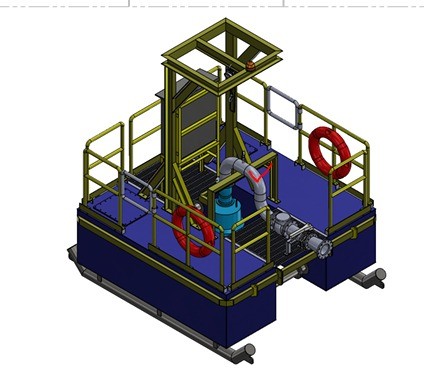

Proyek ini mencakup instalasi sistem pemompaan (dewatering system) yang terpasang pada struktur ponton apung. Lingkup pekerjaan PT Arsindo Integrasi Pompa meliputi desain sistem perpipaan, fabrikasi spool pipe, serta instalasi mekanikal unit pompa submersible heavy-duty. Pada tahap desain, tim engineering kami telah merancang jalur pipa (isometrik) berdasarkan spesifikasi teknis dan gambar CAD dari pabrikan pompa. Fabrikasi pipa discharge dengan konfigurasi elbow dan flange dilakukan di workshop berdasarkan gambar kerja tersebut.

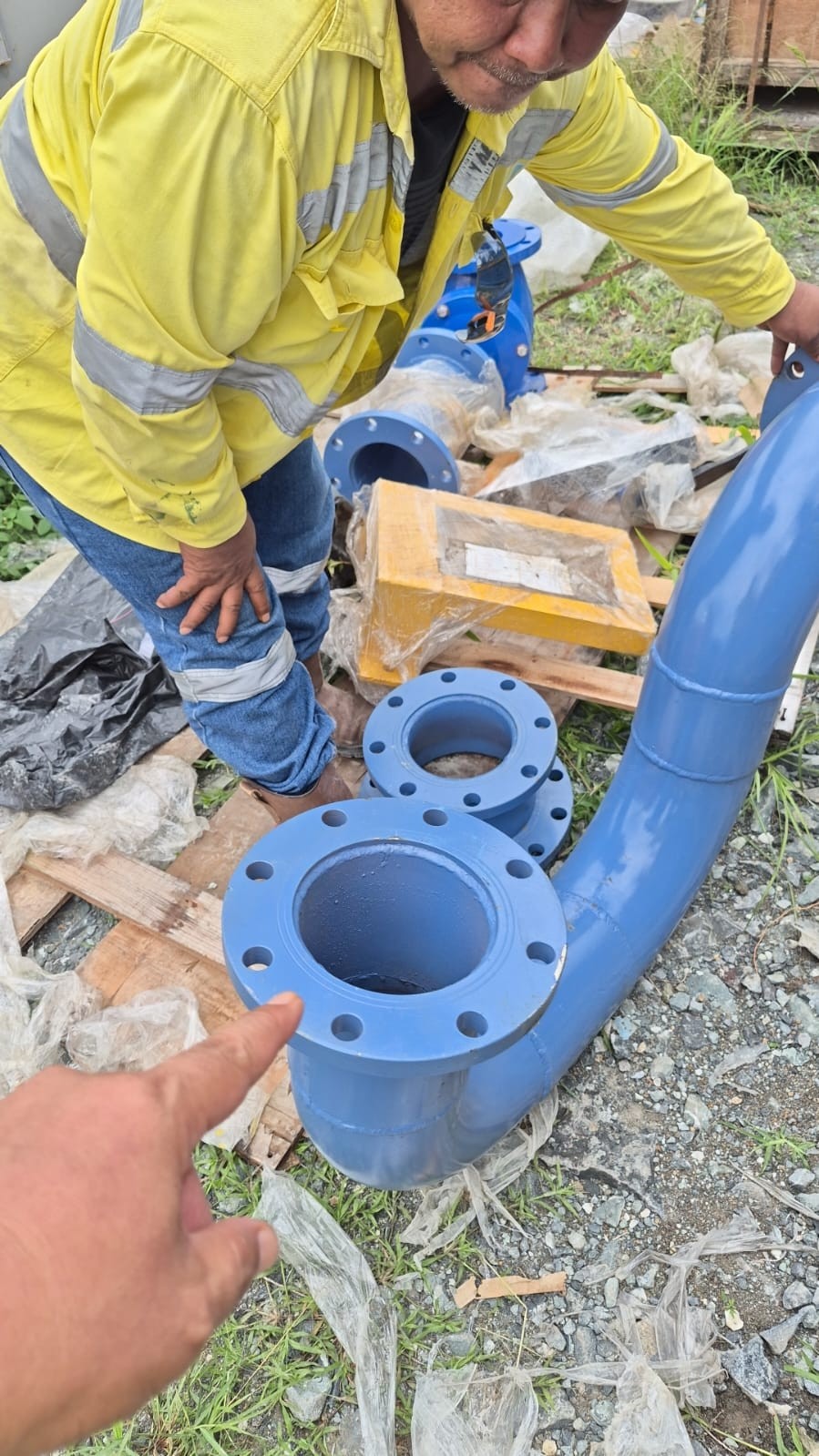

Namun, tantangan muncul pada saat proses fit-up atau percobaan pemasangan di lapangan. Ditemukan adanya ketidaksesuaian (misfit) geometri antara flange pipa discharge yang telah difabrikasi dengan nozzle pompa. Meskipun secara teoritis desain telah mengikuti data sheet, realitas toleransi casting (pengecoran) pada bodi pompa dan variasi fabrikasi pengelasan menyebabkan deviasi posisi lubang baut dan kerataan permukaan (face alignment). Kondisi ini tidak memungkinkan baut untuk masuk secara tegak lurus tanpa adanya pemaksaan yang berisiko merusak ulir atau flange.

Kasus ini menjadi studi evaluasi kritis bagi tim kami. Memaksakan pemasangan dengan menarik pipa menggunakan chain block atau mengencangkan baut secara paksa sangat dilarang dalam standar engineering kami karena akan mentransfer beban statis pipa langsung ke leher pompa. Oleh karena itu, keputusan diambil untuk melakukan re-evaluasi desain dan modifikasi di tempat (site modification) guna mencapai kesejajaran (alignment) yang sempurna.

Pendekatan Teknis: Lesson Learned & Re-Design

Pendekatan kami dalam menangani kasus ini berfokus pada analisis akar masalah (root cause analysis). “Lesson Learned” utama yang kami ambil adalah bahwa data dimensi pada gambar teknik (general arrangement drawing) dari vendor pompa seringkali memiliki toleransi yang cukup longgar untuk konstruksi cor (casting), namun sistem perpipaan kaku (rigid piping) menuntut presisi milimeter. Deviasi sudut sekecil 0.5 derajat pada elbow pipa dapat menghasilkan gap sentimeter pada ujung flange, yang menyebabkan kegagalan fit-up.

Strategi perbaikan yang kami terapkan adalah “Cut-to-Fit” dengan referensi fisik aktual. Kami tidak lagi mengandalkan dimensi gambar semata, melainkan melakukan pengukuran langsung (as-built measurement) pada unit pompa yang sudah berada di posisi. Pendekatan ini mengharuskan pemotongan ulang pada spool pipa yang bermasalah, penyesuaian sudut elbow, dan tack welding ulang dalam posisi terpasang sementara pada pompa. Ini memastikan bahwa orientasi flange pipa benar-benar mengikuti orientasi nozzle pompa secara natural.

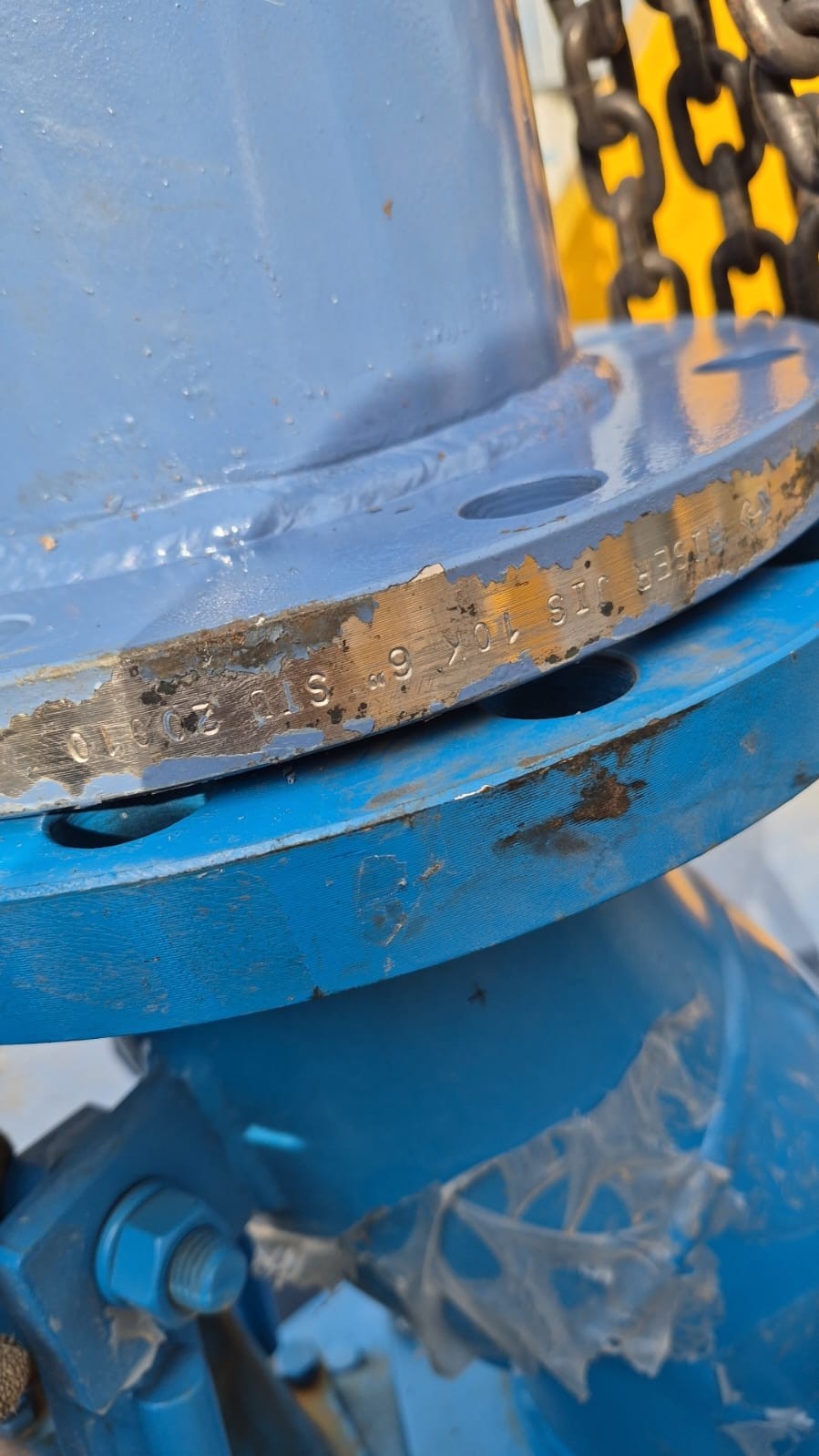

Analisis material juga dilakukan pada flange eksisting. Kami memverifikasi spesifikasi flange yang digunakan (JIS 10K) untuk memastikan bahwa proses pemotongan dan pengelasan ulang tidak akan mendegradasi integritas material. Prosedur pengelasan (WPS) untuk perbaikan ini diawasi ketat, terutama untuk menjaga agar panas pengelasan (heat input) tidak menyebabkan distorsi baru yang justru memperparah masalah misalignment.

Proses Pelaksanaan Rektifikasi

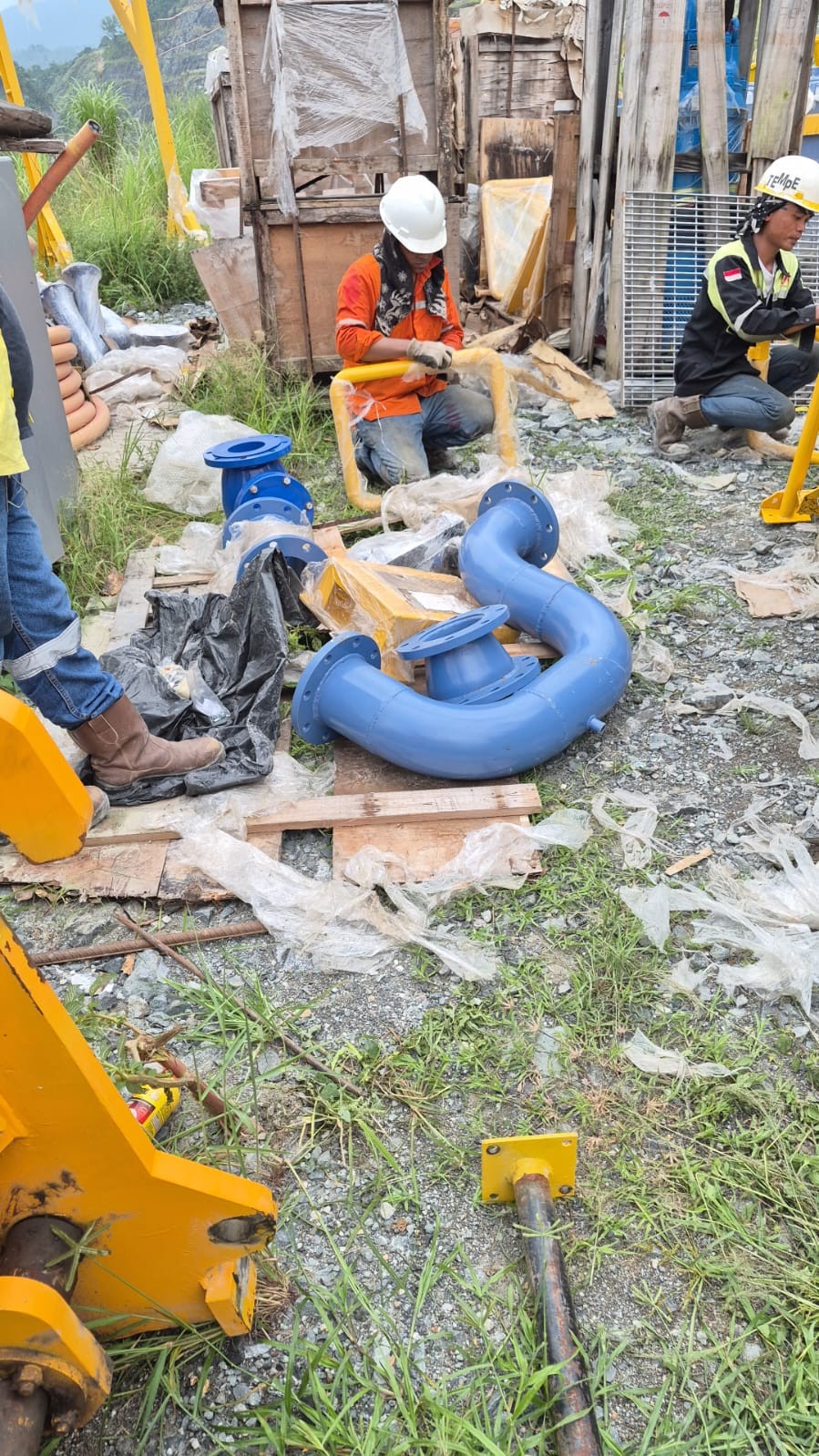

Eksekusi perbaikan dimulai dengan pembongkaran spool pipa yang bermasalah dari area ponton ke area kerja yang aman. Tim teknisi melakukan pemotongan pada las-lasan elbow menggunakan gerinda potong presisi untuk memisahkan flange dari pipa utama. Setelah terpotong, permukaan pipa dibersihkan (beveling) kembali untuk persiapan pengelasan ulang. Tahap ini krusial untuk memastikan penetrasi las yang baik pada penyambungan kembali.

Langkah selanjutnya adalah mock-up assembly. Flange yang telah terlepas dipasang terlebih dahulu ke nozzle pompa dengan baut yang dikencangkan penuh dan gasket terpasang. Tujuannya adalah menjadikan nozzle pompa sebagai “jig” atau cetakan posisi yang pasti. Setelah flange terpasang kokoh pada pompa, pipa discharge utama kemudian diposisikan mendekati flange tersebut. Di sinilah penyesuaian geometri dilakukan; pipa digeser, diputar, atau dipotong sedikit hingga bertemu sempurna dengan leher flange tanpa celah (gap) yang tidak rata.

Setelah posisi pas, juru las melakukan las catat (tack weld) di beberapa titik untuk mengunci posisi. Pengecekan ulang dilakukan dengan melepas baut flange dari pompa untuk melihat apakah ada pergerakan atau “spring-back”. Jika pipa tetap diam dan lubang baut tetap lurus setelah baut dilepas, berarti kondisi stress-free telah tercapai. Baru kemudian dilakukan pengelasan penuh (full welding) di posisi yang memudahkan pengelasan (biasanya pipa diturunkan kembali ke lantai kerja).

Visualisasi Teknis: Analisis Misalignment

Diagram berikut mengilustrasikan perbedaan kondisi antara instalasi yang dipaksakan (misaligned) yang menimbulkan beban momen pada nozzle pompa, dibandingkan dengan instalasi yang telah dikoreksi (aligned) yang kami terapkan.

Hasil dan Penyelesaian

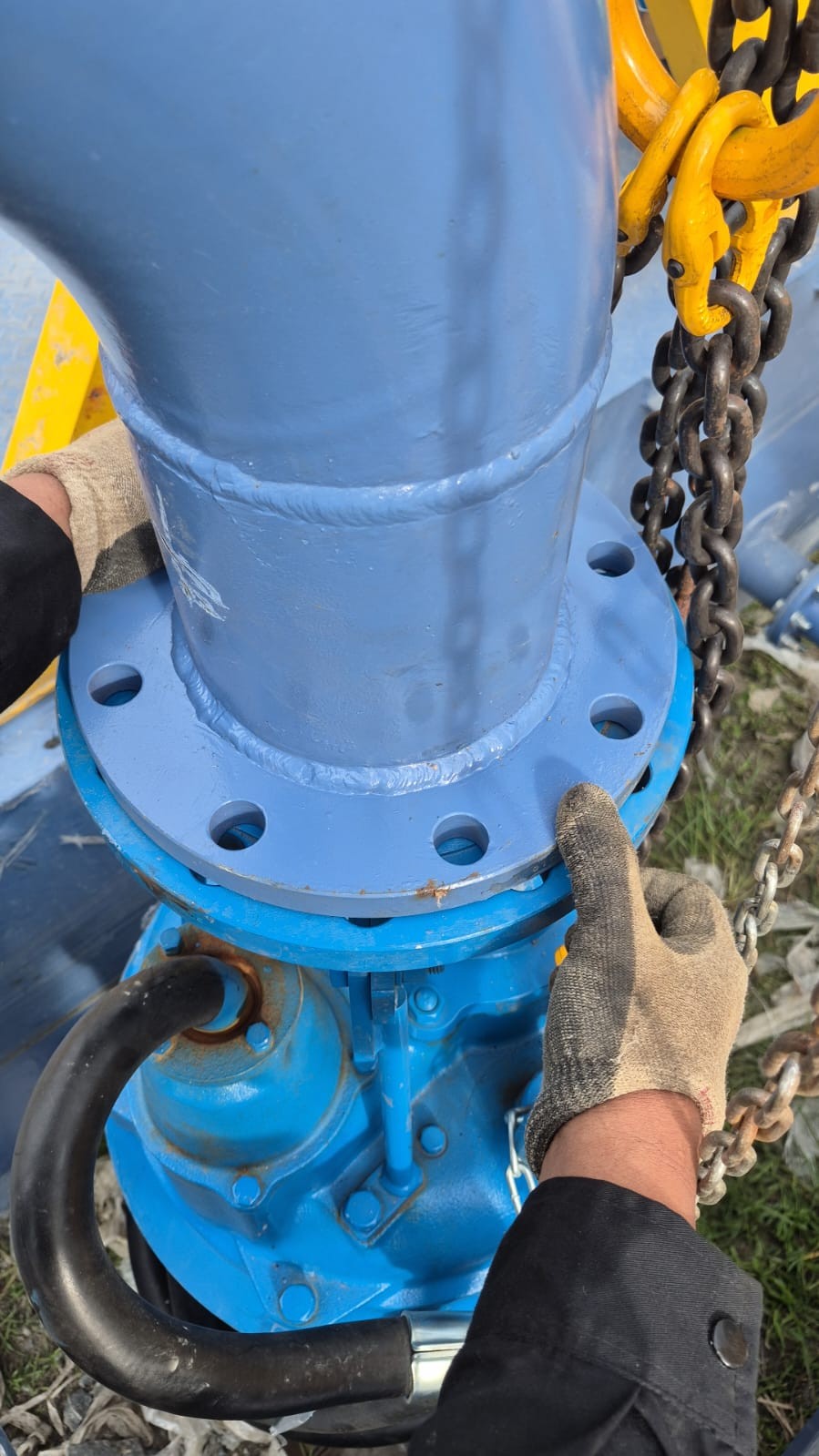

Setelah proses modifikasi selesai, instalasi akhir menunjukkan hasil yang memuaskan. Indikator keberhasilan utama terlihat saat proses pemasangan baut (bolting); seluruh baut dapat dimasukkan ke dalam lubang flange hanya dengan menggunakan tangan, tanpa perlu dipukul palu atau ditarik paksa. Ini membuktikan bahwa posisi lubang (bolt circle) dan kesejajaran muka flange (face parallelism) telah akurat secara presisi. Celah gasket juga terlihat seragam di seluruh keliling sambungan.

Sistem kemudian diuji coba operasional (running test). Tidak ditemukan adanya kebocoran fluida pada sambungan flange maupun vibrasi abnormal pada badan pompa saat beroperasi pada kapasitas penuh. Koreksi ini berhasil menghilangkan risiko kegagalan dini yang sebelumnya mengancam akibat misfit fabrikasi awal. Ponton kini siap beroperasi dengan sistem discharge yang andal.

Pengalaman ini memperkuat SOP internal PT Arsindo Integrasi Pompa untuk proyek-proyek mendatang: setiap fabrikasi spool pipa yang terhubung ke rotating equipment mahal harus menyisakan field weld joint (sambungan las lapangan) untuk penyesuaian akhir, alih-alih difabrikasi 100% di workshop. Langkah ekstra ini terbukti menghemat waktu troubleshooting dan biaya perbaikan jangka panjang.

Catatan Teknis

Dalam rekayasa sistem perpipaan pompa, toleransi kesejajaran flange diatur dalam standar seperti API 686 (Recommended Practice for Machinery Installation and Installation Design). Standar industri umumnya mensyaratkan bahwa lubang baut harus segaris dalam toleransi 1.5 mm dan celah flange harus sejajar dalam 0.25 mm/meter diameter flange. Penyimpangan di luar angka ini dikategorikan sebagai “pipe strain”.

Pada kasus ini, penggunaan flange tipe JIS 10K juga menjadi perhatian. Flange standar JIS memiliki dimensi yang berbeda dengan standar ANSI/ASME, sehingga verifikasi kompatibilitas mating flange pada pompa (yang seringkali buatan Jepang seperti Tsurumi) dengan pipa fabrikasi lokal sangatlah krusial. Tim engineering kami memastikan bahwa gasket yang digunakan adalah tipe full face atau ring joint yang sesuai dengan spesifikasi tekanan kerja pompa untuk mencegah ekstrusi gasket saat baut dikencangkan.
