Instalasi Sistem Sirkulasi Coolant HDPE

Dalam industri manufaktur berat seperti Elsewedy Electric, konsistensi suhu operasional adalah parameter non-negosiasi. Sistem sirkulasi coolant bukan sekadar tentang memindahkan cairan, melainkan tentang manajemen termal yang efisien dan reliabilitas perpipaan jangka panjang. Penggunaan material yang tidak tepat atau instalasi yang mengabaikan aspek hidrodinamika dapat menyebabkan korosi dini, kebocoran pada sambungan, dan penurunan efisiensi pertukaran panas. Dokumentasi proyek ini menyoroti standar eksekusi kami dalam membangun loop sirkulasi yang tangguh, menggunakan material HDPE tahan korosi dan sistem kontrol elektrikal yang handal.

Mari kita telusuri tahapan teknis proyek ini, dimulai dari desain rekayasa hingga sistem dinyatakan “Live” dan beroperasi penuh.

Lingkup Pekerjaan dan Perencanaan Teknis

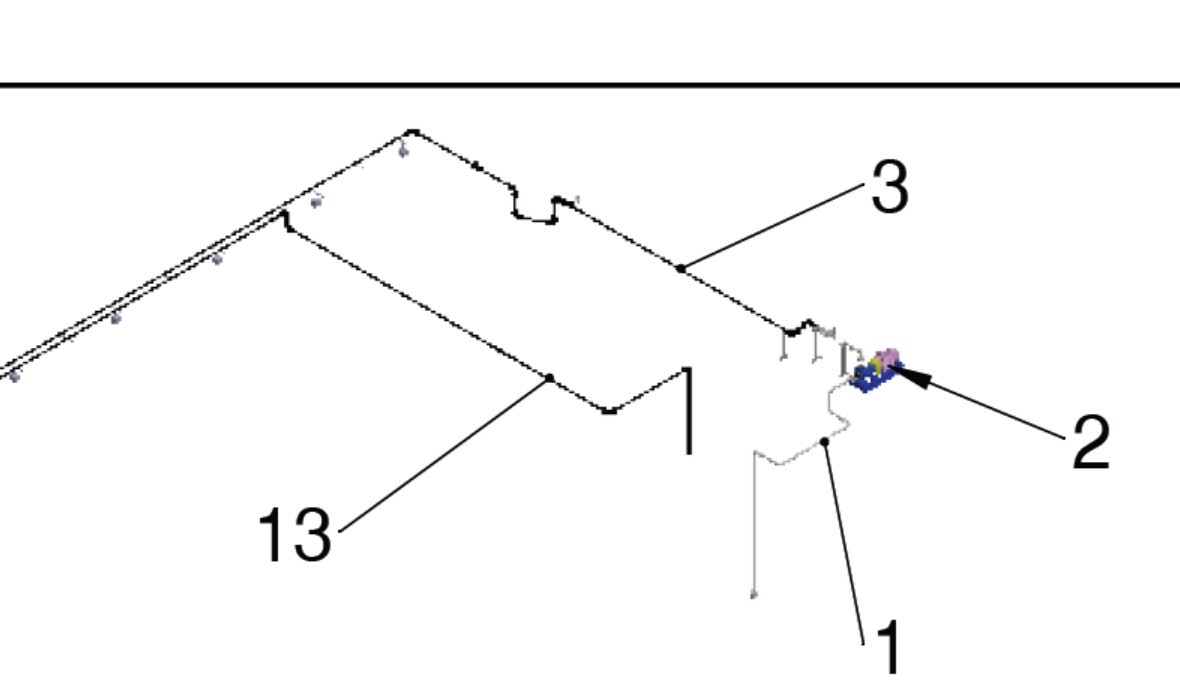

Proyek ini mencakup desain dan instalasi sistem sirkulasi coolant tertutup (closed-loop circulation system). Lingkup pekerjaan dimulai dengan pengembangan gambar kerja (shop drawing) untuk memastikan rute perpipaan yang optimal dan minim hambatan gesek (friction loss). Tim engineering kami menyusun diagram isometrik mendetail yang memetakan setiap titik elevasi, belokan, dan penempatan valve, memastikan bahwa instalasi fisik nantinya akan presisi dan bebas dari benturan (clashing) dengan utilitas eksisting lainnya.

Ringkasan Teknis dan Kualitas Proyek Instalasi Coolant System

Proyek ini dijalankan dengan fokus pada material superior (HDPE) dan presisi engineering yang diverifikasi secara kuantitatif, memastikan sistem beroperasi sesuai kebutuhan pendinginan mesin produksi yang kritikal.

Pekerjaan mekanikal melibatkan fabrikasi dan instalasi jalur pipa utama menggunakan material High Density Polyethylene (HDPE) yang dikenal memiliki ketahanan kimiawi superior terhadap fluida coolant. Selain perpipaan, lingkup kerja juga mencakup pemasangan unit pompa sirkulasi sentrifugal, integrasi strainer untuk filtrasi partikel, serta pembangunan panel kontrol (LCP) untuk manajemen operasional pompa. Setiap tahap dirancang untuk memudahkan akses maintenance di masa depan tanpa mengganggu operasional keseluruhan pabrik.

Akurasi perencanaan adalah kunci keberhasilan eksekusi. Diagram isometrik yang kami hasilkan bukan sekadar gambar, melainkan cetak biru yang memandu teknisi lapangan dalam melakukan pre-fabrikasi spool pipa, sehingga meminimalkan waktu pengelasan di lokasi (site welding) dan mempercepat durasi shutdown atau instalasi.

Pendekatan Teknis: Material dan Koneksi

Pemilihan material HDPE untuk jalur sirkulasi coolant didasarkan pada karakteristiknya yang anti-karat dan memiliki permukaan internal yang halus (low roughness coefficient). Hal ini krusial untuk menjaga kemurnian cairan coolant dan mengurangi beban kerja pompa akibat gesekan aliran. Namun, tantangan utama dalam instalasi HDPE adalah metode penyambungan ke equipment berbahan logam seperti pompa dan valve. Untuk mengatasi ini, kami menerapkan metode koneksi stub-end flange dengan backing ring galvanis.

Pendekatan teknis kami berfokus pada integritas sambungan (joint integrity). Setiap sambungan flange dirakit menggunakan baut baja tarik tinggi (high-tensile bolts) dan gasket karet yang sesuai, dikencangkan dengan torsi yang terukur. Hal ini mencegah risiko kebocoran mikro yang sering terjadi akibat getaran pompa atau ekspansi termal pipa. Foto dokumentasi menunjukkan penggunaan klem heavy-duty untuk menopang pipa, mencegah sagging (pipa melengkung) yang dapat menjebak udara dan menghambat sirkulasi.

Selain aspek mekanis, kami juga memperhatikan flow direction yang jelas. Penandaan arah aliran pada pipa bukan sekadar stiker, melainkan prosedur standar operasional (SOP) kami untuk memudahkan operator pabrik dalam melakukan tracing jalur saat troubleshooting atau maintenance rutin.

Proses Pelaksanaan dan Verifikasi Kualitas

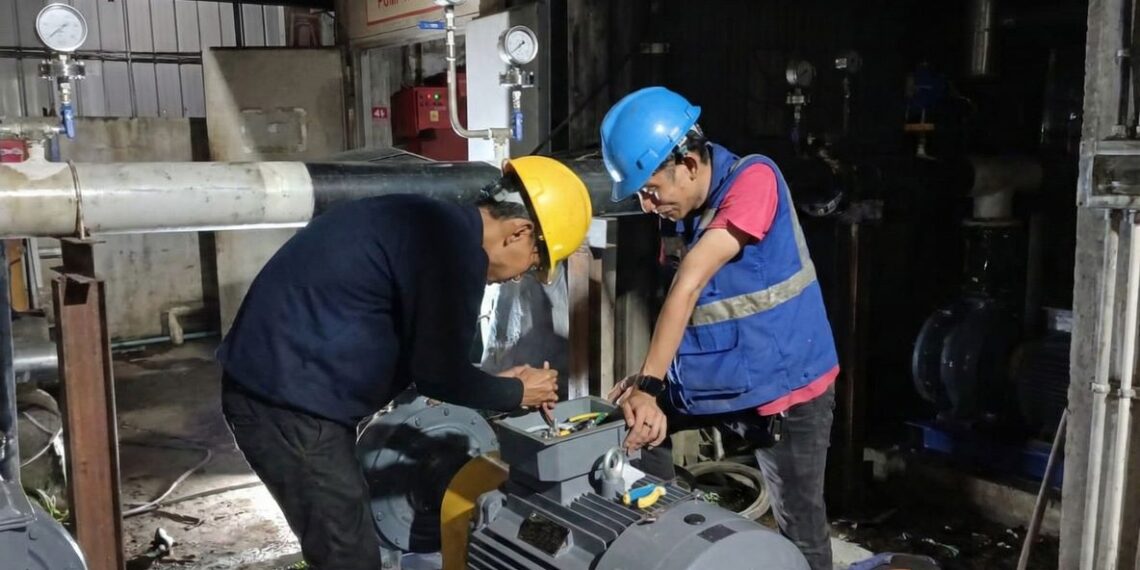

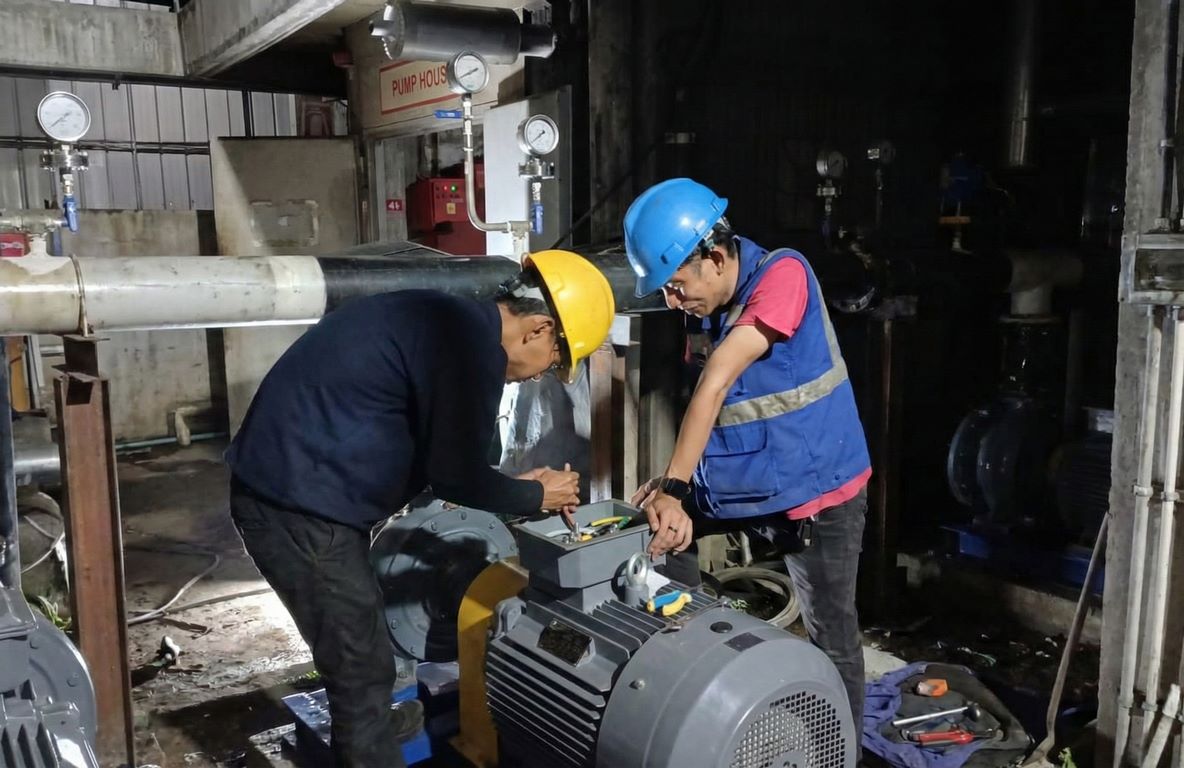

Setelah instalasi mekanikal selesai, fokus beralih ke tahap electrical wiring dan commissioning. Tim teknisi elektrikal kami melakukan terminasi kabel daya ke motor pompa dan kabel kontrol ke panel, memastikan semua koneksi kencang dan terisolasi dengan baik. Sebelum sistem dinyalakan (energized), serangkaian pengujian pra-komisioning wajib dilakukan, termasuk pengecekan rotasi motor dan pengukuran tahanan isolasi (Megger test) untuk mencegah risiko short circuit.

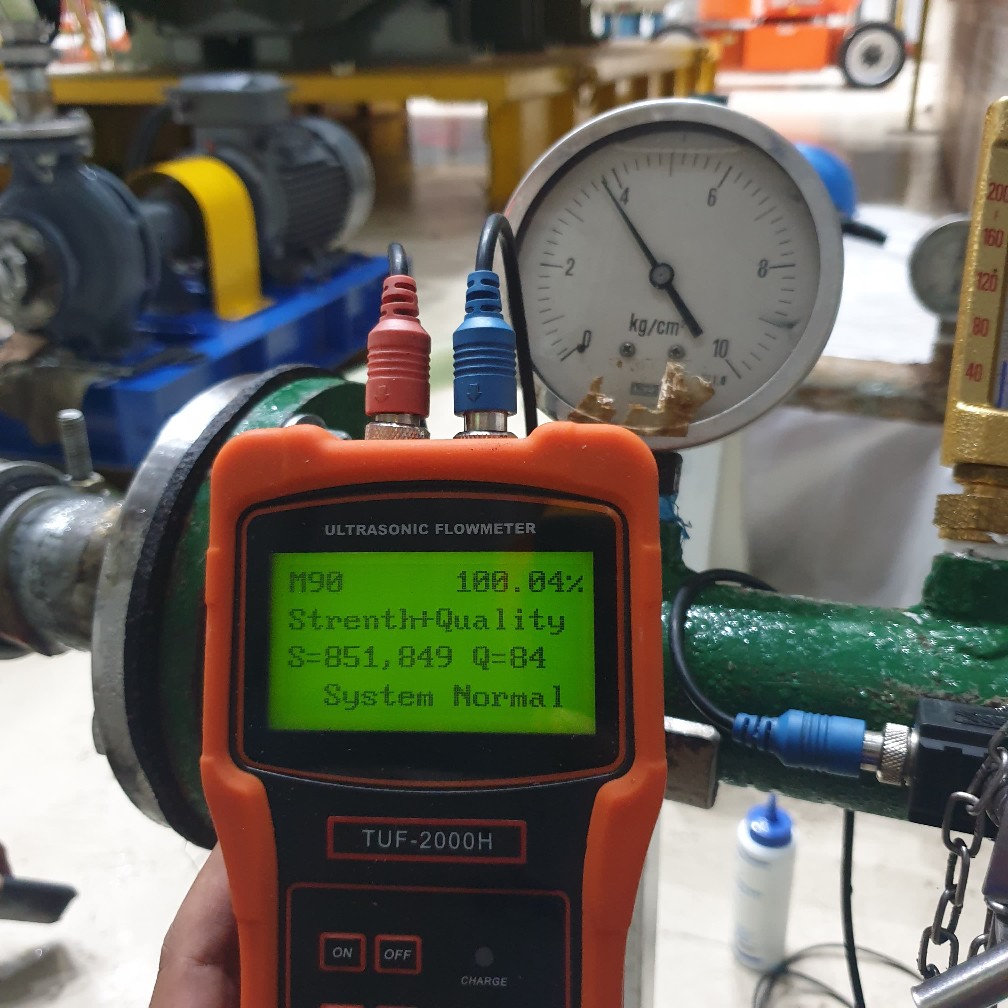

Tahap paling kritis adalah verifikasi performa hidrolik. Menggunakan peralatan instrumentasi portabel seperti Ultrasonic Flowmeter TUF-2000H, kami melakukan pengukuran debit aliran secara real-time tanpa perlu memotong pipa (non-intrusive). Pengujian ini memvalidasi bahwa pompa mampu mensuplai debit coolant sesuai desain yang dibutuhkan mesin produksi. Dalam foto dokumentasi, terlihat hasil pengukuran menunjukkan kualitas sinyal yang baik (Q>80), mengonfirmasi aliran fluida yang laminar dan bebas dari gelembung udara (cavitation free).

Data hasil pengukuran ini menjadi bagian dari Berita Acara Serah Terima (BAST), memberikan bukti kuantitatif kepada klien bahwa sistem yang terpasang beroperasi sesuai spesifikasi engineering, bukan sekadar “jalan” secara visual.

Visualisasi Teknis

Hasil dan Penyelesaian

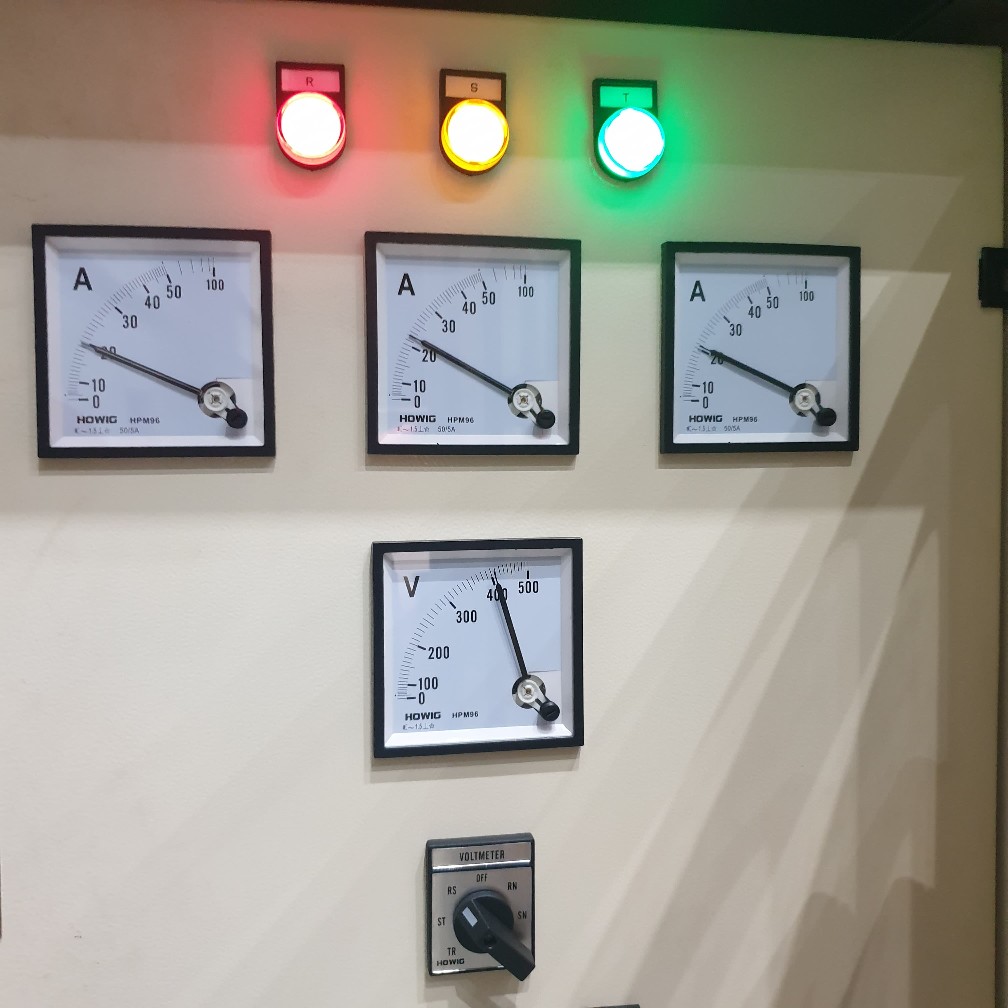

Puncak dari seluruh rangkaian pekerjaan adalah keberhasilan pengoperasian sistem secara kontinu. Panel kontrol pompa kini telah aktif sepenuhnya, ditandai dengan indikator lampu fasa (R, S, T) yang menyala stabil dan penunjukan parameter voltase serta ampere yang seimbang pada panel meter analog. Keseimbangan beban antar fasa ini mengindikasikan bahwa motor pompa beroperasi dalam kondisi sehat dan instalasi kelistrikan telah dilakukan dengan balancing yang tepat.

Sistem pompa sirkulasi coolant ini kini telah diserahterimakan dan beroperasi penuh mendukung lini produksi pabrik. Dengan instalasi yang rapi, penggunaan material HDPE yang awet, dan sistem kontrol yang informatif, klien mendapatkan jaminan ketersediaan pendinginan yang handal. Keberhasilan proyek ini menambah portofolio PT Arsindo Integrasi Pompa dalam menangani utilitas pabrik kritikal dengan standar industri yang ketat.

Catatan Teknis

Untuk menjaga performa sistem sirkulasi coolant ini tetap optimal, kami merekomendasikan pengecekan rutin pada strainer sisi hisap (suction) setiap 1 bulan sekali guna mencegah penyumbatan yang dapat menurunkan debit aliran. Selain itu, monitoring getaran pada motor dan pompa serta pengecekan kekencangan baut flange perlu dilakukan secara berkala, terutama dalam 3 bulan pertama operasi (break-in period) di mana material pipa HDPE mungkin mengalami sedikit relaksasi tegangan.
