Manajemen termal dan pemulihan kondensat yang tidak optimal sering kali menjadi sumber inefisiensi energi terbesar dalam berbagai fasilitas industri modern. Melalui portofolio legacy PT Rahmat Alam Semesta yang kini menjadi bagian dari kapabilitas PT Witanabe Integrasi Indonesia, kami menghadirkan solusi instalasi sistem tangki kondensat horizontal dengan presisi mekanikal tinggi yang mengoptimalkan tangkapan energi termal sisa.
Sistem pengembalian kondensat (condensate recovery system) memainkan peranan vital dalam mendongkrak efisiensi operasional sistem boiler dan jaringan heat transfer secara keseluruhan. Kondensat panas yang berhasil dikembalikan ke dalam sistem masih menyimpan nilai energi termal sensibel yang sangat signifikan, dan kegagalan dalam mengelola energi ini secara tepat akan memicu lonjakan konsumsi bahan bakar yang tidak perlu. Pelaksanaan instalasi condensate tank bukan sekadar meletakkan bejana penampung, melainkan membutuhkan tinjauan engineering komprehensif terkait distribusi beban dinamis, manajemen tegangan pada pemipaan akibat fluktuasi termal, dan pencegahan backpressure berlebih. Artikel portofolio ini mendokumentasikan secara rinci prosedur teknis instalasi tangki kondensat, memberikan insight mendalam bagi Anda mengenai standar integrasi mekanikal yang dibutuhkan untuk menjamin keandalan dan efisiensi utilitas industri dalam jangka panjang.
Berikut adalah dokumentasi detail dari fase pelaksanaan proyek instalasi fisik tangki kondensat horizontal ini, mulai dari tahapan persiapan sipil hingga sistem terintegrasi dengan jaringan perpipaan eksisting.
Lingkup Pekerjaan

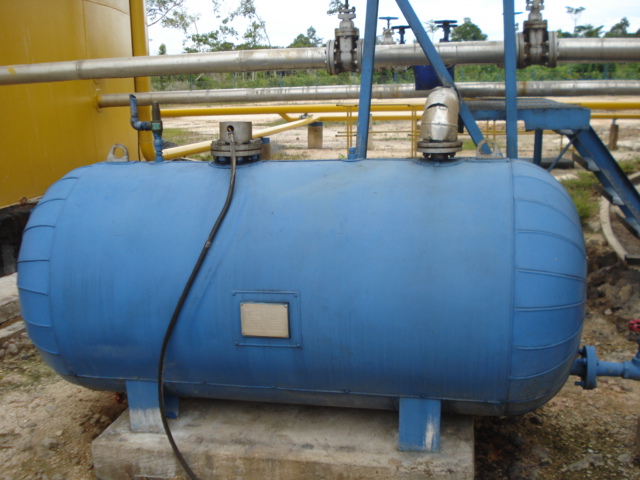

Proyek eksekusi mekanikal ini secara khusus mencakup instalasi fisik satu unit condensate tank bertipe horizontal dengan estimasi kapasitas desain sebesar 950 liter yang diproduksi pada tahun 2008. Lingkup pekerjaan fundamental kami meliputi penempatan tangki baja tersebut di atas fondasi pedestal beton bertulang yang telah dirancang untuk menahan kombinasi beban statis struktural dan beban dinamis cairan kondensat. Tim lapangan kami bertanggung jawab penuh dalam melakukan proses rigging, lifting, dan positioning tangki agar benar-benar selaras dengan tata letak perpipaan proses yang sudah ada di area fasilitas tersebut. Kepresisian tingkat tinggi pada tahap penempatan ini sangatlah krusial untuk mencegah timbulnya misalignment pada koneksi jalur pipa yang masuk maupun keluar dari tangki penampung. Setiap tahapan pengangkatan dan pemosisian peralatan berat ini dijalankan dengan mematuhi standar keselamatan kerja yang ketat mengingat kondisi lapangan berada di sekitar sistem perpipaan aktif.
Project Specifications
Pelaksanaan instalasi mekanikal bejana tekan horizontal dan integrasi sistem perpipaan untuk pemulihan energi panas pada sistem utilitas boiler.
| Project Scope | Mechanical Installation, Rigging & Piping Integration |
|---|---|
| Equipment Spec | Horizontal Condensate Tank (950 Liter), MFG Year 2008 |
| Engineering Feature | Sliding Saddle Support & Thermal Expansion Management |
Sebagai tambahan atas pemosisian bejana tekanan, lingkup pekerjaan mekanikal utama turut mencakup proses integrasi sistem perpipaan (piping integration) yang menghubungkan tangki dengan jalur pengembalian kondensat utama (condensate return main header). Tim kami melaksanakan penyambungan pipa bagian atas dengan mengaplikasikan metode sambungan flange berstandar tinggi untuk menjamin tidak adanya kebocoran sekecil apa pun pada sistem yang beroperasi dengan tekanan spesifik tersebut. Ruang lingkup instalasi ini juga mencakup penggabungan valve isolasi struktural yang difungsikan untuk meregulasi laju aliran kondensat serta memfasilitasi prosedur pemeliharaan prediktif pada masa mendatang. Setiap sambungan mekanikal diukur dan dikalibrasi posisinya secara presisi guna mengakomodasi potensi muai panjang atau ekspansi termal yang lazim terjadi ketika aliran kondensat bersuhu tinggi mulai memasuki tangki. Dokumentasi visual menunjukkan konfigurasi struktur perpipaan tegak lurus yang terpasang berdampingan dengan penopang baja mandiri untuk memperkuat integritas mekanis.
Pemasangan perlengkapan tambahan (accessories) mekanikal dan penyambungan titik instrumentasi kontrol juga merupakan bagian integral dari spesifikasi lingkup pekerjaan yang kami selesaikan. Pada penampang atas bejana, spesialis kami merakit jalur sistem pelepas tekanan (venting system) yang sangat penting fungsinya untuk membuang akumulasi gas yang tidak dapat terkondensasi (non-condensable gases) dari dalam sistem. Kami memastikan bahwa seluruh instalasi nozzle instrumen telah disiapkan dengan benar agar siap dihubungkan dengan perangkat pengukur batas level (level transmitter) maupun pemantau tekanan sistem kontrol utilitas pabrik. Modifikasi struktural pelengkap berupa instalasi penyangga perpipaan (pipe supports) baja siku berwarna biru diimplementasikan dengan pengelasan kokoh agar menjadi satu kesatuan yang kuat dengan konstruksi utama di sekeliling tangki. Keseluruhan tahapan integrasi mekanikal ini bertujuan untuk memastikan tangki kondensat dapat berfungsi prima sebagai pusat akumulasi air panas sebelum dipompakan kembali menuju sistem deaerator atau langsung ke boiler.
Pendekatan Teknis
Dalam memimpin pelaksanaan proyek instalasi perpipaan utilitas ini, pendekatan engineering kami berfokus utama pada mitigasi beban termodinamika dan jaminan stabilitas kelayakan struktural dalam jangka waktu operasional yang panjang. Condensate tank beroperasi dengan menerima pengembalian air dengan rentang fluktuasi suhu ekstrem yang sering kali berada di ambang batas titik didih air, sehingga seluruh material tangki beserta sambungan perpipaannya pasti akan mengalami serangkaian siklus ekspansi dan kontraksi termal secara masif. Berangkat dari prinsip mekanikal ini, struktur saddle support yang menopang bagian bawah bejana tidak pernah dikunci atau di-baut secara mati (rigid) pada kedua belah sisinya secara bersamaan. Salah satu sisi penyangga dudukan sengaja dirancang mengaplikasikan mekanisme geser (sliding support) atau dilengkapi kelonggaran toleransi dimensi untuk memfasilitasi pergerakan regangan akibat panas tersebut. Keputusan teknis semacam ini sangat vital untuk mencegah akumulasi tegangan geser (shear stress) yang sanggup menyebabkan keretakan pada fondasi beton penyangga maupun merusak kualitas las metalurgi pada bodi tangki.
Strategi penanganan dan distribusi tegangan pipa (piping stress management) menjadi faktor prioritas teknis saat kami mengintegrasikan tangki baru ini ke dalam jaringan sirkulasi pipa pengembalian eksisting. Rancangan geometri perpipaan masuk kondensat yang dikoneksikan pada area nozzle atas tangki disusun dengan konfigurasi spasial tertentu yang diperhitungkan sanggup menyerap derajat fleksibilitas mekanikal tinggi. Kami memastikan secara absolut bahwa beban tonase dari pipa-pipa sirkulasi vertikal dan horizontal tersebut tidak ditanggung secara langsung oleh leher nozzle tangki itu sendiri, melainkan dikonfigurasikan agar dialihkan secara merata menuju struktur pipe support baja eksternal. Sesuai dengan apa yang tergambar dalam dokumentasi, kerangka penyangga pipa tegak didirikan terpisah namun sangat dekat secara proksimitas dengan unit tangki. Pendekatan perancangan mekanikal semacam ini merupakan metodologi standar dalam disiplin engineering fasilitas untuk meredam risiko malfungsi mekanikal yang diakibatkan oleh pembebanan struktur statis dan perambatan getaran kinetis dari turbulensi aliran fluida panas di dalam pipa.
Faktor kelengkapan sistem pelapis pelindung insulasi dan cladding juga dikaji serta diimplementasikan dengan sangat teliti dalam fase persiapan instalasi operasional ekuipmen termal ini. Badan silinder tangki diproteksi menggunakan sistem pelat penutup logam bagian luar (metal cladding) yang dicetak dengan kontur profil bergelombang atau beralur (ribbed pattern) khusus pada kedua segmen tutup ujungnya (dished ends). Keberadaan komponen jaket insulasi ini memegang peranan mutlak dalam arsitektur condensate recovery guna mereduksi rasio laju kehilangan energi panas atau heat loss menuju udara lingkungan ambient di sekitar unit. Melalui mekanisme retensi termal untuk menjaga profil temperatur air kondensat pada titik puncaknya, intensitas beban pemanasan (firing rate) pada burner boiler untuk menaikkan suhu air umpan (feedwater) dapat ditekan hingga mencapai titik operasional paling ekonomis. Lebih jauh lagi, cangkang cladding logam bagian luar ini turut mengemban fungsi ganda sebagai tameng proteksi fisikal terhadap elemen cuaca eksterior, mengingat unit peralatan pendukung ini ditempatkan pada zona operasional luar ruangan (outdoor).
Proses Pelaksanaan
Prosedur pelaksanaan lapangan diawali dengan pengerjaan tahapan fondasi sipil untuk menyempurnakan struktur pedestal atau dudukan beton bertulang sebagai tempat bejana tekan ini akan diistirahatkan permanen. Aktivitas survei topografi sederhana dan kalibrasi leveling mekanikal dilakukan secara berulang untuk menjamin bahwa bidang kontak fondasi benar-benar rata sempurna dan bebas dari kemiringan asimetris yang merugikan. Fondasi beton ini dicetak menggunakan material spesifikasi mutu tinggi yang dikalkulasikan sanggup menyokong akumulasi berat total dari tare weight tangki kosong ditambah dengan bobot dinamis saat terisi kapasitas air kondensat penuh sekitar 950 liter. Interval waktu pengeringan beton atau curing time dipantau ketat secara periodik agar struktur benar-benar sukses mencapai kekuatan tekan maksimal sebelum prosedur peletakan bejana dengan tonase besar ini direalisasikan. Baut jangkar (anchor bolts) fondasi kelas berat telah diintegrasikan langsung semenjak fase awal pengecoran coran basah demi mendapatkan titik penempatan saddle tangki yang tidak dapat bergeser sedikit pun.
Memasuki fase ketika parameter fondasi beton telah disahkan lolos standar engineering kelayakan beban, kami melangsungkan prosedur pengangkatan mekanikal dan pemosisian (rigging and heavy lifting) tangki horizontal menggunakan peralatan derek yang sesuai dengan kelas kapasitasnya. Mempertimbangkan lingkungan area utilitas pabrik yang cukup padat dengan labirin perpipaan terpasang, personel spesialis rigging kami mematuhi protokol manuver lifting dengan tingkat kehati-hatian maksimal melalui pemanfaatan titik lifting lugs permanen yang terletak di atas bodi tangki. Proses penurunan peralatan termal ini dilakukan menggunakan kecepatan ekstra lambat sehingga titik lubang baut saddle tangki sanggup selaras sempurna dengan susunan anchor bolt yang menyembul dari balok beton. Tim lapangan langsung menindaklanjuti proses ini dengan menjalankan tahapan verifikasi dimensi alignment akhir dengan bersandar pada indikator water level mekanis yang akurat. Konfirmasi ketiadaan deviasi atau kemiringan horizontal ini sangat esensial agar kinerja transduser pelampung level cairan (level transmitter float) di dalam tangki nantinya tidak mengalami malfungsi pembacaan operasional.
Fase kritis final dalam instalasi mekanikal ini merupakan proses penjajaran (fit-up) komponen sambungan dan pelaksanaan penguncian sistem koneksi flange untuk semua jalur pipa, meliputi titik masuk (inlet), titik keluar pompa (outlet), dan pipa sirkulasi ventilasi uap atmosferik. Tiap-tiap permukaan kontak flange baja dibersihkan dari berbagai residu secara saksama serta dipastikan tingkat kerataannya sesaat sebelum lapisan gasket suhu tinggi disisipkan. Para teknisi pemipaan kami lantas mengencangkan seluruh rangkaian baut instalasi menggunakan kunci torsi dengan mengaplikasikan metode silang (cross-torquing sequence) untuk menghasilkan kompresi segel gasket yang stabil, merata, dan kedap tekanan cairan ekstrem. Setelah seluruh jalinan sambungan mekanis dinyatakan terhubung sempurna, prosedur lapangan berpindah menuju pengujian inspeksi visual ketat serta validasi kebocoran fungsional pada kondisi aliran bertekanan aktual di area pabrik. Begitu hasil inspeksi konfirmasi menyatakan nihilnya rembesan pada semua segmen las pinggiran dan joint flange, unit tangki penyimpanan energi sisa ini secara resmi diserahterimakan untuk memasuki periode persiapan commissioning akhir.
Visualisasi Teknis
Flowchart: Siklus tertutup pemulihan energi termal mengilustrasikan posisi strategis Condensate Tank dalam mengakumulasi cairan kondensat sebelum dikembalikan sebagai air umpan boiler.
Hasil dan Penyelesaian
Proyek pemosisian dan instalasi perpipaan pada condensate tank ini berhasil dituntaskan dengan memenuhi parameter standar engineering kelayakan pabrik yang ketat serta sejalan dengan tenggat waktu shutdown fasilitasi produksi yang disyaratkan pihak pengelola pabrik. Struktur unit tangki telah tertanam secara stabil, kokoh, dan presisi di atas landasan tapak betonnya, memastikan tidak adanya permasalahan terkait pemerataan transmisi beban operasional. Seluruh rangkaian konfigurasi perpipaan atas yang dieksekusi secara manual oleh spesialis lapangan kami sukses membuktikan ketiadaan cacat misalignment maupun rembesan tekanan, menjamin cairan kondensat bersuhu tinggi dapat diakumulasi secara terus-menerus tanpa adanya kebocoran insidental. Pemeriksaan visual dan fungsional setelah proses startup pabrik memvalidasi fakta bahwa segel mekanikal pada lini pemipaan dan titik dudukan saddle sanggup menangani gaya lentur ekspansi termodinamika secara sempurna di bawah kondisi operasi beban penuh.
Kualitas pekerjaan eksekusi proyek instalasi penampung utilitas termal ini secara nyata memberikan kontribusi terukur terhadap upaya maksimisasi persentase penghematan efisiensi termal pada fasilitas pengolahan industri milik klien tersebut. Dengan terbangun dan beroperasinya jaringan pemulihan kondensat tertutup ini secara mulus, pihak manajemen fasilitas dapat mengambil alih air murni bersuhu tinggi yang selanjutnya dipompakan ke siklus pembangkitan steam dengan tingkat kerugian heat loss yang sangat diminimalkan. Mekanisme efisiensi internal ini secara komprehensif tidak sebatas menekan metrik laju konsumsi bahan bakar minyak atau gas untuk burner, melainkan juga sukses mereduksi angka pembelian bahan kimia penunjang prosedur water treatment chemical. Ketelitian tingkat tinggi dalam mengimplementasikan konfigurasi mekanikal ini menghadirkan sebuah garansi fisik atas kelancaran siklus tertutup termodinamika secara berkesinambungan tanpa menyebabkan kendala pada jalur supply chain operasional mereka.
Ditinjau dari perspektif durabilitas aset pabrik untuk kurun waktu pengoperasian jangka panjang, implementasi instalasi fisik tangki penampung energi yang berpedoman teguh pada praktik kualitas ini menghadirkan jaminan keandalan mekanikal luar biasa serta meminimalkan probabilitas program perbaikan korektif. Aplikasi pemanfaatan dudukan saddle support model non-statis, proteksi lapisan jaket insulasi yang merata, dan desain integrasi pipa pelepas regangan secara signifikan terbukti mereduksi ancaman kerusakan struktural akibat material fatigue. Rekam jejak portofolio pekerjaan instalasi sistem pemulihan mekanikal dari PT Rahmat Alam Semesta ini kini bertransformasi menjadi landasan dedikasi pengalaman empiris yang memperkuat PT Witanabe Integrasi Indonesia dalam melayani kebutuhan pembangunan infrastruktur heat transfer system dengan standar metodologi pelaksanaan yang tanpa kompromi.
Catatan Teknis

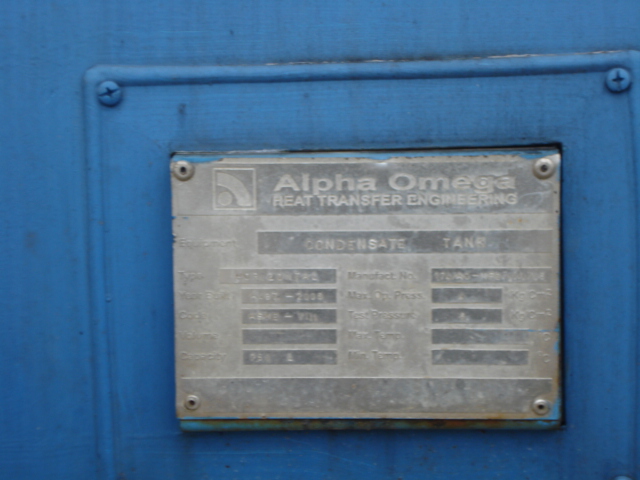

Berdasarkan interpretasi langsung dari pelat nama pabrikan (nameplate) yang tercantum secara fisik pada dinding samping peralatan, instrumen condensate tank horizontal ini difabrikasi khusus oleh produsen lokal Alpha Omega Heat Transfer Engineering pada seputar tahun penyelesaian 2008. Lembar data mekanikal tersebut menyatakan secara gamblang bahwa unit ini dirancang bangun dengan identifikasi penamaan “Condensate Tank” dengan geometri konstruksi tabung horizontal konvensional. Data volume nominal yang ditorehkan pada spesifikasi menunjukkan kapasitas daya tampung maksimal di kisaran ukuran 950 liter cairan, sebuah parameter spesifik yang telah dihitung seksama agar sesuai dengan estimasi fluktuasi return rate aliran kondensat di pabrik. Detail identitas semacam ini sangat vital ketika para teknisi harus menentukan nilai rating spesifikasi bagi komponen pengganti atau saat mendesain spesifikasi kapasitas laju isap feedwater pump untuk instalasi selanjutnya.
Schematic Illustration: Konfigurasi instalasi Tangki Kondensat Horizontal.
Walaupun tulisan grafir pada foto pelat identitas tersebut tidak menguraikan regulasi code secara sempurna, parameter konstruksi desain tangki untuk akumulasi media bertekanan termal secara universal selalu diwajibkan untuk mengadopsi standar referensi ASME Boiler and Pressure Vessel Code (BPVC). Karakteristik kepatuhan standar ini terekspos jelas melalui observasi pada bentuk geometri penampang kepala silinder yang mengaplikasikan desain elips atau kelengkungan melingkar (torispherical / dished ends). Bentuk kelengkungan kepala seperti ini direkayasa oleh para profesional engineering mekanikal secara matematis untuk menetralisir distribusi konsentrasi tegangan tekanan statis akibat penguapan fase cair panas yang bersirkulasi terus-menerus di dalamnya. Spesifikasi standardisasi ini menghadirkan komitmen kepastian bahwa spesifikasi pelat material logam yang diutilisasi, beserta seluruh prosedur pengelelasan tembus sambungannya, benar-benar sanggup menerima beban siklus tekanan ekstrem tanpa melahirkan deformasi struktur permanen.
Dari tinjauan disiplin engineering ketahanan instrumen operasional industri, konfigurasi fisikal tangki yang dilapisi oleh implementasi material pelindung polyurethane atau epoxy coating berwarna biru ini menyajikan lapisan proteksi perlindungan tingkat tinggi terhadap bahaya laju korosi, terutama untuk instalasi di lingkungan udara terbuka yang ganas. Pola visual berupa lekukan garis vertikal tegak lurus pada selubung kedua sisi ujung unit memberikan indikasi valid akan adanya aplikasi jaket logam penahan aus (metal jacket) yang membungkus lapisan penahan panas sejenis wol mineral (rockwool) padat di lapisan dasarnya. Material insulasi penahan heat loss ini adalah elemen wajib yang menjadi karakteristik utama pembeda antara tangki pengumpul kondensat panas dengan tangki penyimpanan air dingin konvensional biasa pada umumnya. Mekanisme ini memastikan bahwa keseluruhan potensi energi termal bawaan atau sensible heat di dalam media air panas tidak merembes terbuang secara percuma ke dalam atmosfer sebelum cairan tersebut diproses secara internal ke modul sistem deaeration di area kerja mesin boiler.
