Fabrikasi Static Mixer dan Pressure Vessel Engineering: Solusi Pencampuran Fluida Efisien

Static mixer merupakan komponen kritis dalam chemical processing dan water treatment, di mana homogenitas campuran harus dicapai dalam jarak aliran yang pendek. Tantangan utama dalam fabrikasi peralatan ini adalah presisi geometri elemen pencampur dan integritas pengelasan vessel untuk menahan tekanan operasional jangka panjang. Proyek yang diselesaikan pada tahun 2007 ini menjadi bukti ketahanan dan kualitas engineering kami, mendemonstrasikan bagaimana desain yang tepat dapat memberikan layanan operasional yang handal selama bertahun-tahun tanpa mechanical failure.

Mari kita tinjau kembali detail teknis dari fabrikasi static mixer dan vessel container yang telah menjadi bagian integral dari sistem klien kami selama lebih dari satu dekade.

Lingkup Pekerjaan

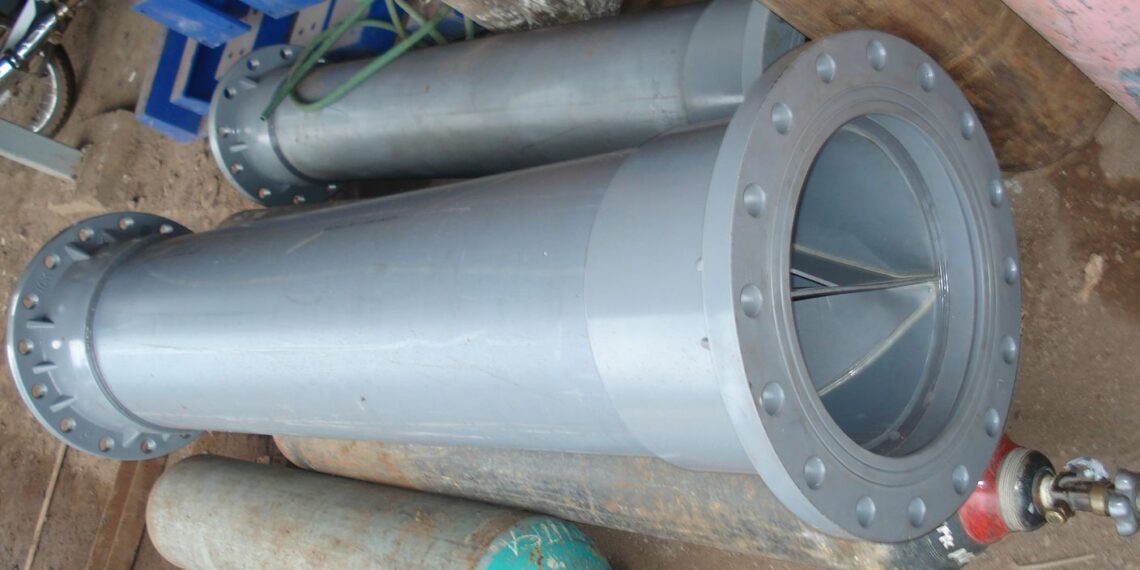

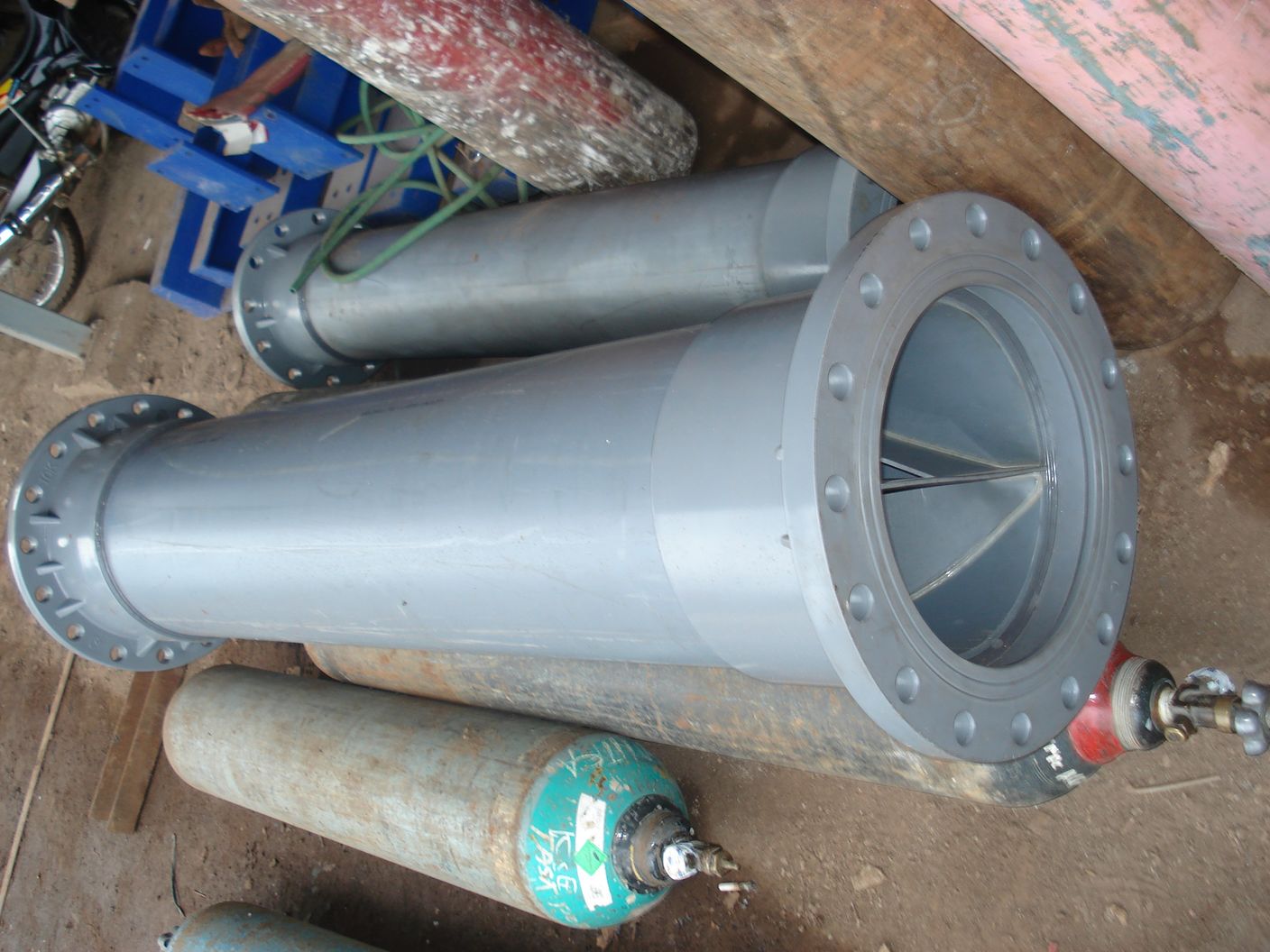

Proyek ini, yang dilaksanakan pada tahun 2007 di bawah bendera PT Rahmat Alam Semesta (legacy portfolio), mencakup fabrikasi lengkap unit inline static mixer beserta process container pendukungnya. Tim kami bertanggung jawab mulai dari tahap interpretasi gambar teknik, pengadaan material, hingga proses fabrikasi fisik yang melibatkan pengelasan presisi tinggi. Unit static mixer ini dirancang untuk aplikasi pencampuran fluida cair-cair (liquid-liquid mixing) dengan viskositas menengah, yang menuntut konstruksi internal yang kokoh untuk menahan gaya drag dari aliran fluida.

Project Specifications

Proyek ini mencakup engineering dan fabrikasi unit inline static mixer serta container vessel yang dirancang untuk mencapai homogenitas pencampuran fluida maksimal tanpa komponen bergerak.

Selain unit mixer utama, lingkup pekerjaan juga meliputi pembuatan pressure vessel atau tangki proses yang dilengkapi dengan struktur baffle internal. Material yang digunakan dipilih secara spesifik untuk ketahanan terhadap korosi dan kompatibilitas kimia dengan fluida proses. Setiap sambungan las diperlakukan dengan prosedur ketat untuk memastikan tidak ada kebocoran atau kelemahan struktural, mengingat peralatan ini beroperasi di bawah tekanan.

Pekerjaan ini juga mencakup integrasi flanged connections yang presisi untuk memudahkan instalasi pada jalur pipa eksisting milik klien. Fokus utama pada masa itu adalah menghasilkan unit yang maintenance-free, sebuah standar kualitas yang terus kami pertahankan hingga saat ini di PT Witanabe Integrasi Indonesia.

Pendekatan Teknis

Dalam mendesain dan memfabrikasi static mixer, pendekatan engineering kami berfokus pada prinsip pembagian aliran (flow division) dan pencampuran radial (radial mixing). Elemen statis di dalam pipa dirancang dengan geometri spesifik yang memaksa fluida untuk terbelah, berputar, dan menyatu kembali berulang kali. Untuk proyek tahun 2007 ini, kami menerapkan desain elemen tipe twisted blade atau geometri terstruktur yang dihitung untuk menghasilkan koefisien variasi campuran serendah mungkin dalam panjang pipa yang terbatas.

Aspek kritikal lainnya adalah perhitungan pressure drop. Penambahan elemen internal tentu akan menghambat aliran, sehingga desain harus menyeimbangkan antara efisiensi pencampuran dan kehilangan tekanan yang diizinkan. Tim engineering kami memastikan bahwa struktur internal cukup kuat untuk tidak mengalami deformasi akibat tekanan hidrodinamis, namun tetap efisien dalam mengaduk fluida. Pengelasan elemen ke dinding pipa (housing) dilakukan dengan teknik khusus untuk menghindari distorsi panas yang dapat mengubah dimensi presisi diameter dalam.

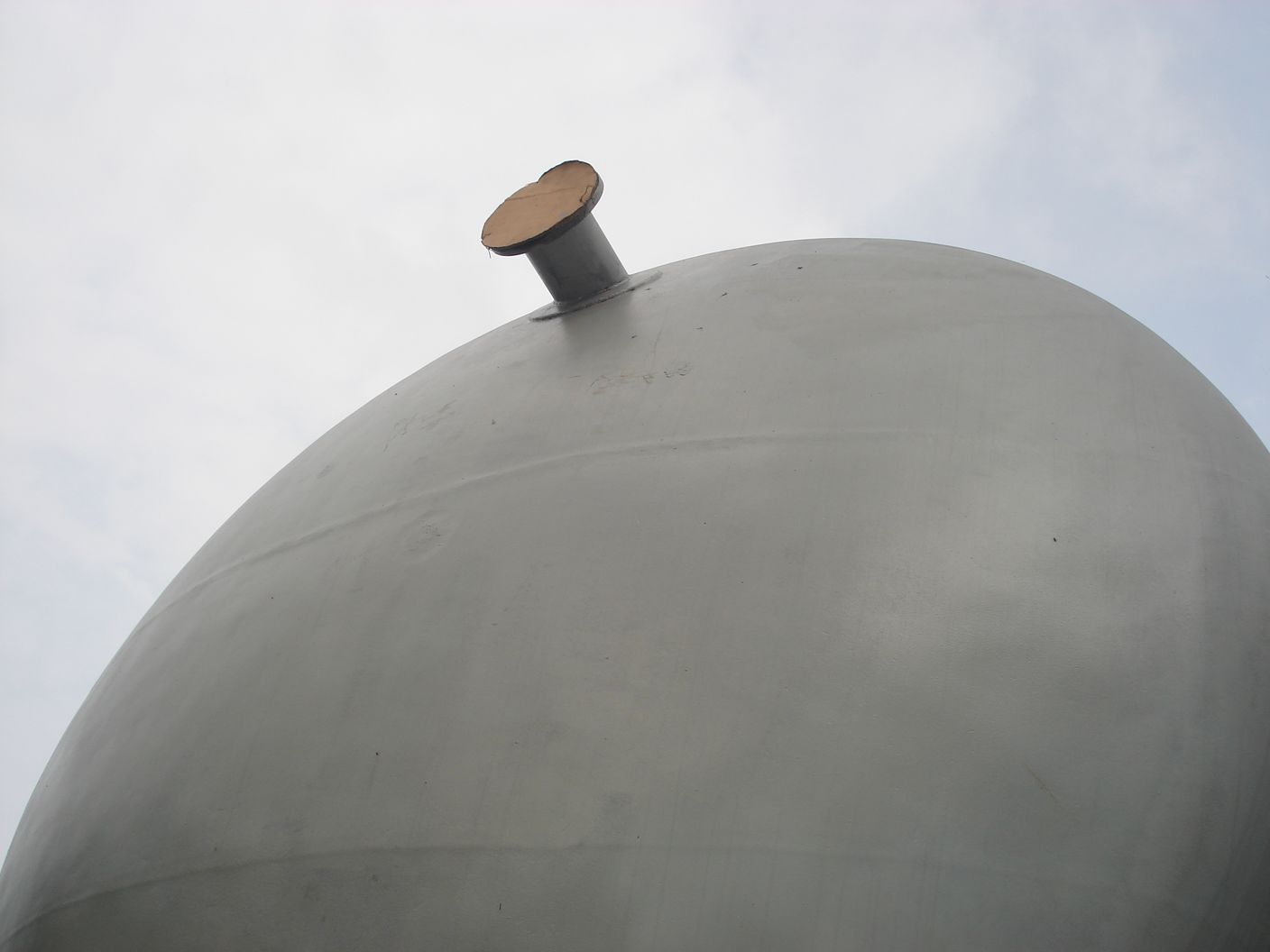

Untuk bagian container atau tangki, pendekatan kami berfokus pada integritas struktural bejana tekan (pressure vessel). Penggunaan dished head yang diforming dengan benar memastikan distribusi tegangan yang merata. Penempatan nozzle dan baffle internal dianalisis agar tidak terjadi dead zone atau area stagnan di dalam tangki yang dapat menyebabkan sedimentasi atau reaksi yang tidak diinginkan.

Proses Pelaksanaan

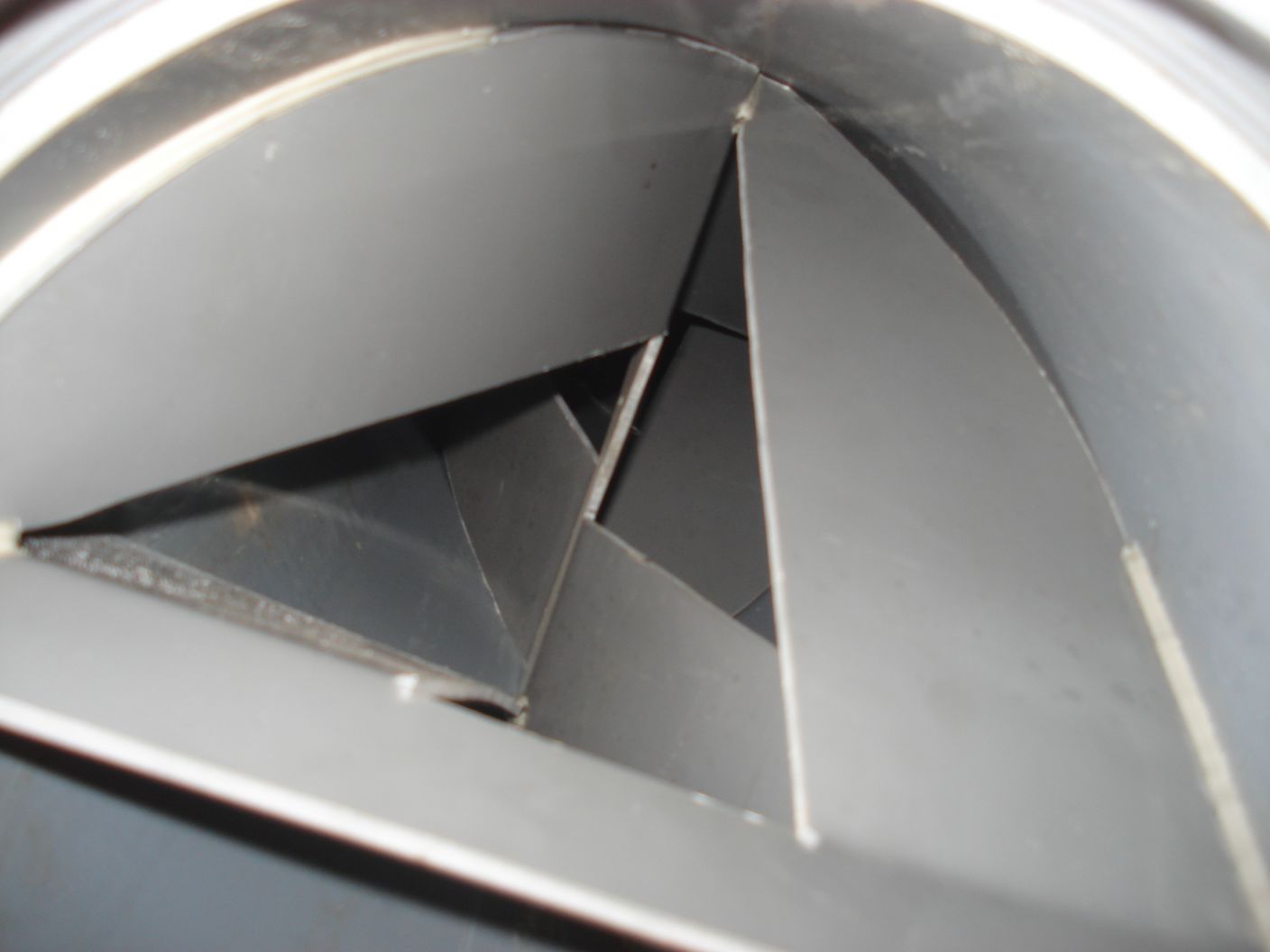

Pelaksanaan fabrikasi dimulai dengan pemotongan material pelat dan pipa sesuai dengan cutting plan yang telah dioptimasi. Untuk elemen mixer, pelat logam dibentuk dan dipuntir (twisted) atau disusun dengan sudut yang presisi sesuai desain hidrolis. Foto dokumentasi menunjukkan bagaimana elemen-elemen ini dirakit dengan teknik pengelasan yang sangat rapi. Juru las (welder) kami yang bersertifikasi memastikan penetrasi las yang matang pada setiap sambungan, meminimalkan risiko crack akibat vibrasi aliran fluida di kemudian hari.

Pada pembuatan tangki atau container, proses rolling pelat body dan forming bagian head dilakukan dengan toleransi dimensi yang ketat. Pemasangan sekat internal (baffle) dilakukan sebelum penutupan tangki (closing seam), yang menuntut perencanaan urutan kerja yang cermat. Inspeksi visual dan dimensional dilakukan di setiap tahapan, mulai dari fit-up hingga pasca-pengelasan (post-weld).

Tahap akhir melibatkan surface preparation dan pengecatan (jika diaplikasikan pada bagian luar carbon steel) atau passivation (untuk stainless steel). Meskipun foto mendokumentasikan kondisi raw fabrication atau work in progress, produk akhir diserahkan dalam kondisi siap instalasi. Kualitas pengerjaan tahun 2007 ini menetapkan standar yang tinggi bagi tim kami, di mana kerapian las dan akurasi geometri menjadi prioritas utama.

Visualisasi Teknis

Hasil dan Penyelesaian

Unit static mixer dan container ini berhasil diselesaikan dan dikirimkan ke lokasi klien pada tahun 2007. Setelah instalasi, sistem langsung menunjukkan performa pencampuran yang sesuai dengan parameter desain, menghilangkan kebutuhan akan tangki pengaduk mekanis yang memakan tempat dan energi listrik. Keberhasilan fabrikasi ini membuktikan kemampuan tim kami (saat itu sebagai RAS) dalam menangani pekerjaan bejana tekan dan equipment proses presisi.

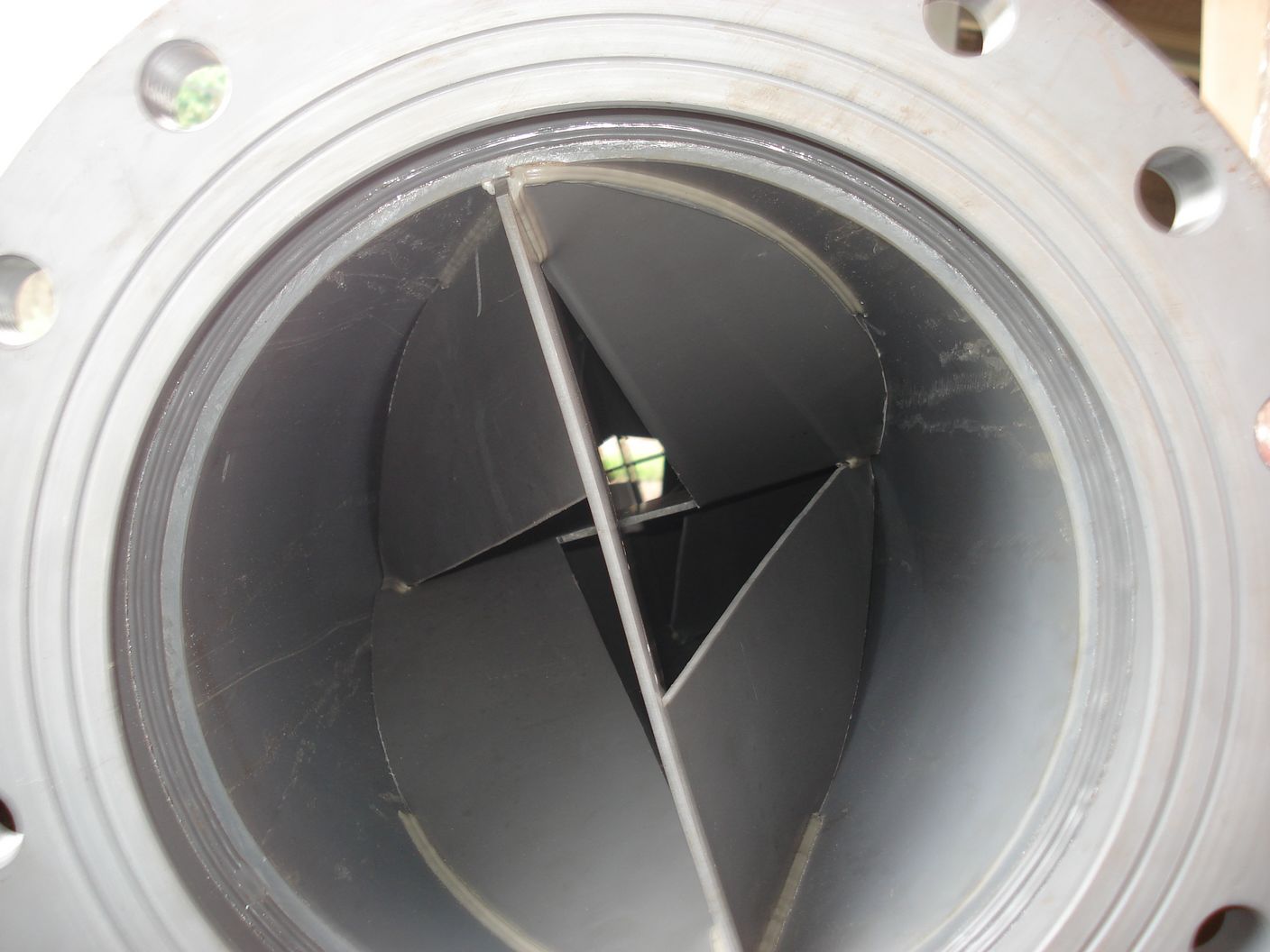

Salah satu indikator keberhasilan utama proyek ini adalah durabilitas. Peralatan statis seperti ini dirancang untuk “install and forget” dengan umur pakai yang sangat panjang. Dokumentasi visual bagian dalam pipa menunjukkan jalur aliran yang bersih dan konstruksi elemen yang kokoh, siap menghadapi laju alir (flow rate) yang tinggi. Klien mendapatkan manfaat berupa pengurangan biaya maintenance dan operasional karena tidak adanya komponen bergerak (moving parts).

Hingga kini, prinsip engineering dan standar kualitas fabrikasi yang diterapkan pada proyek 2007 ini tetap menjadi fondasi layanan PT Witanabe Integrasi Indonesia. Kami terus mengembangkan kemampuan fabrikasi kami, namun tetap berpegang pada filosofi dasar: presisi engineering untuk kehandalan jangka panjang.

Catatan Teknis

Dalam fabrikasi static mixer, material selection memegang peranan vital. Pada proyek ini, pemilihan material didasarkan pada ketahanan abrasif dan korosif. Penggunaan material dengan ketebalan yang tepat pada elemen mixer sangat penting karena elemen tersebut bertindak sebagai penghalang aliran yang menerima beban kinetik terus-menerus. Jika elemen terlalu tipis, risiko deformasi atau fatik material akan meningkat seiring berjalannya waktu.

Selain itu, teknik penyambungan elemen ke dinding pipa (housing) menggunakan metode yang meminimalkan tegangan sisa. Pada diameter pipa yang lebih kecil, tantangan aksesibilitas untuk pengelasan internal diatasi dengan teknik assembly yang segmented atau penggunaan metode slot-welding dari luar jika diperlukan. Semua prosedur ini didokumentasikan untuk memastikan traceability kualitas fabrikasi, sebuah standar prosedur yang telah kami terapkan sejak era 2007.

Proyek ini menggarisbawahi kompetensi kami dalam custom process equipment fabrication. Tidak seperti produk massal (off-the-shelf), setiap static mixer yang kami produksi dikalkulasi ulang berdasarkan data viskositas, densitas, dan flow rate spesifik dari aplikasi klien.
