Fabrikasi Komponen Bucket Conveyor Heavy-Duty untuk PT Indocement Tunggal Prakarsa Tbk.

Sistem bucket elevator atau conveyor vertikal adalah urat nadi dalam pabrik semen, yang bertugas memindahkan material curah seperti clinker, batu kapur, atau semen jadi dari satu proses ke proses berikutnya. Kegagalan pada satu bucket saja dapat menyebabkan jamming, kerusakan rantai, hingga penghentian total jalur produksi yang berbiaya sangat tinggi. Oleh karena itu, fabrikasi bucket pengganti atau baru tidak bisa dilakukan sembarangan; diperlukan presisi dimensi, pemilihan material yang tepat, dan teknik pengelasan yang superior untuk menahan beban dinamis dan abrasi ekstrem. Artikel ini mendokumentasikan bagaimana standar fabrikasi yang ketat diterapkan untuk memenuhi ekspektasi klien tier-1 di industri semen.

Berikut adalah ulasan mendalam mengenai proses engineering dan manufaktur yang diterapkan dalam proyek fabrikasi ini.

Lingkup Pekerjaan

Proyek yang dilaksanakan pada awal tahun 2009 ini memiliki fokus utama pada fabrikasi massal unit bucket (timba) untuk sistem conveyor vertikal di fasilitas produksi Indocement. Lingkup pekerjaan mencakup manufaktur dari bahan baku pelat baja hingga menjadi komponen jadi yang siap instalasi. Berdasarkan spesifikasi teknis yang diberikan oleh klien, setiap unit bucket harus diproduksi dengan dimensi yang presisi untuk memastikan kompatibilitas dengan sistem rantai (chain) atau belt yang sudah ada (existing). Kesalahan dimensi sekecil milimeter pada titik mounting dapat menyebabkan ketidakseimbangan sistem saat beroperasi pada kecepatan tinggi.

Project Specifications

Manufaktur massal unit bucket (timba) presisi untuk sistem conveyor vertikal (elevator) menggunakan material tahan abrasi guna menangani material curah seperti clinker dan batu kapur.

Pekerjaan ini melibatkan penggunaan material pelat baja karbon berkualitas tinggi atau pelat tahan abrasi (wear plate), tergantung pada zona aplikasi bucket tersebut (misalnya untuk raw meal atau clinker panas). Ketebalan pelat yang digunakan berkisar antara 6mm hingga 10mm untuk badan bucket, dengan perkuatan tambahan (reinforcement) pada bagian bibir bucket (lip) dan area mounting. Perkuatan ini sangat krusial karena bibir bucket adalah bagian yang pertama kali mengalami benturan saat menyendok material (digging resistance), sementara area mounting menanggung beban tarik sentrifugal.

Selain fabrikasi fisik, lingkup kerja juga mencakup quality control (QC) yang ketat. Mengingat klien adalah perusahaan multinasional dengan standar operasi yang tinggi, setiap batch produksi harus melalui pemeriksaan dimensi (dimensional check), inspeksi visual pengelasan, dan verifikasi material. Tujuannya adalah memastikan bahwa setiap bucket memiliki berat, kapasitas volume, dan pusat gravitasi yang seragam. Keseragaman ini penting untuk menjaga keseimbangan beban pada motor penggerak elevator dan mencegah getaran berlebih pada struktur menara conveyor.

Proses ini juga mencakup persiapan permukaan (surface preparation) setelah fabrikasi selesai. Bekas-bekas las dan spatter (percikan las) dibersihkan secara menyeluruh untuk mencegah penumpukan material yang tidak perlu. Meskipun bucket conveyor umumnya akan mengalami keausan permukaan dengan cepat saat beroperasi, finishing awal yang baik tetap diperlukan untuk memastikan tidak ada cacat manufaktur yang tersembunyi dan untuk mempermudah inspeksi penerimaan barang oleh tim maintenance klien sebelum instalasi dilakukan.

Pendekatan Teknis

Pendekatan teknis dalam fabrikasi bucket conveyor ini berpusat pada dua aspek utama: ketahanan abrasi (wear resistance) dan integritas struktural (structural integrity). Untuk mengatasi masalah abrasi yang menjadi musuh utama di pabrik semen, pemilihan material dan metode pembentukan menjadi kunci. Kami menggunakan pendekatan desain yang meminimalkan sambungan las di area aliran material utama. Dengan memanfaatkan teknik bending (penekukan) pelat yang presisi, badan bucket dibentuk sedemikian rupa sehingga bagian dasarnya melengkung mulus (smooth curvature). Desain melengkung ini bukan hanya estetika, tetapi berfungsi teknis untuk memudahkan pelepasan material (discharge) saat bucket mencapai posisi teratas (head pulley), mengurangi residu material yang tertinggal (carry-back).

Dalam hal integritas struktural, teknik pengelasan memegang peranan vital. Sambungan antara pelat samping (side plate) dan badan utama bucket dilas menggunakan prosedur pengelasan yang terkualifikasi (WPS). Kami menerapkan teknik las fillet kontinu (continuous fillet weld) di kedua sisi (luar dan dalam) atau sisi luar dengan penetrasi penuh, untuk mencegah celah yang bisa menjadi titik awal korosi atau retak lelah (fatigue crack). Area mounting, tempat bucket dibaut ke rantai atau belt, diperkuat dengan pelat ganda (doubler plate) untuk mendistribusikan tegangan (stress distribution) secara lebih merata dan mencegah lubang baut menjadi lonjong akibat beban siklik.

Selain itu, pendekatan teknis kami juga mempertimbangkan aspek aerodinamika partikel saat pengisian dan penumpahan. Bentuk bibir bucket dirancang dengan sudut serang yang optimal untuk memaksimalkan “fill factor” atau efisiensi pengisian. Jika sudut terlalu tumpul, bucket tidak akan terisi penuh; jika terlalu tajam, akan terjadi hambatan berlebih yang membebani motor. Presisi pemotongan pelat menggunakan mesin potong otomatis memastikan profil ini konsisten di ratusan unit yang diproduksi, menjamin performa yang seragam di seluruh rangkaian conveyor.

Kontrol distorsi panas selama pengelasan juga menjadi perhatian teknis utama. Pengelasan pelat yang relatif tipis namun membentuk struktur kotak terbuka rentan terhadap perubahan bentuk. Oleh karena itu, kami menggunakan jig dan fixture khusus selama proses tack welding dan final welding. Jig ini menahan komponen pada posisi yang tepat dan mencegah pelat melengkung saat menerima panas las. Hal ini memastikan bahwa jarak antar lubang mounting tetap akurat sesuai gambar kerja, sehingga teknisi di lapangan tidak akan mengalami kesulitan saat memasang bucket ke rantai conveyor (plug-and-play).

Proses Pelaksanaan

Proses fabrikasi dimulai di workshop dengan tahap marking dan cutting. Pelat baja lembaran ditandai pola potongnya (nesting) untuk meminimalkan sisa material (scrap). Pemotongan dilakukan menggunakan mesin shearing untuk garis lurus dan plasma cutting atau gas cutting untuk profil kurva pada pelat samping. Setelah terpotong, komponen pelat badan utama menjalani proses pengerrollan atau bending menggunakan mesin press brake kapasitas besar. Operator yang berpengalaman memastikan radius tekukan sesuai dengan mal (template) agar bentuk bucket konsisten.

Setelah komponen-komponen terpotong dan terbentuk, tahap selanjutnya adalah fit-up atau penyetelan awal. Di sinilah penggunaan jig memegang peranan penting. Pelat badan, pelat samping, dan pelat penguat mounting disatukan dan dikunci posisinya. Welder kemudian melakukan las catat (tack weld) di titik-titik strategis untuk mengikat struktur sementara. Pemeriksaan dimensi awal dilakukan pada tahap ini sebelum pengelasan penuh dilakukan. Jika ada ketidaksesuaian, koreksi masih mudah dilakukan.

Tahap pengelasan penuh (full welding) dilakukan secara bertahap untuk menghindari panas berlebih yang terpusat. Welder melakukan pengelasan dengan urutan tertentu (welding sequence), misalnya mengelas secara bersilangan atau melompat, untuk menyebarkan panas dan mengurangi tegangan sisa. Kawat las dengan spesifikasi kekuatan tarik yang setara atau lebih tinggi dari material dasar digunakan (misalnya E7018 atau kawat MIG/MAG grade ER70S-6). Kualitas visual lasan diperiksa secara berkala, memastikan tidak ada undercut, porositas, atau lack of fusion.

Langkah terakhir adalah finishing dan inspeksi akhir. Lubang-lubang mounting dibor atau dilubangi dengan mesin punch sesuai diameter dan jarak (pitch) yang ditentukan. Akurasi lubang ini diverifikasi menggunakan gauge khusus. Permukaan bucket kemudian dibrushing atau digerinda untuk menghilangkan tajam-tajam (sharp edges) dan percikan las. Sebelum dikirim, sampel acak dari batch produksi ditimbang untuk memastikan beratnya berada dalam toleransi yang diizinkan. Keseragaman berat ini vital untuk balancing sistem elevator di pabrik Indocement.

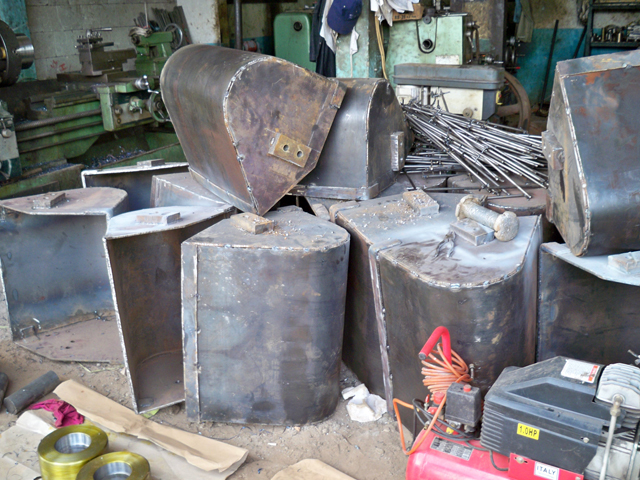

Visualisasi Teknis

Hasil dan Penyelesaian

Proyek fabrikasi bucket conveyor untuk Indocement ini diselesaikan tepat waktu pada Januari 2009, memenuhi jadwal maintenance shutdown yang ketat dari klien. Pengiriman dilakukan langsung ke lokasi pabrik dengan pengemasan yang aman untuk mencegah kerusakan selama transportasi. Keberhasilan proyek ini ditandai dengan penerimaan penuh (acceptance) oleh tim teknis klien setelah melalui pemeriksaan dimensi dan visual di lokasi.

Kualitas fabrikasi yang dihasilkan terbukti dari kemudahan instalasi di lapangan. Laporan pasca-instalasi menunjukkan bahwa bucket-bucket tersebut dapat dipasang ke rantai conveyor tanpa perlu modifikasi atau penyesuaian lubang baut, yang seringkali menjadi masalah pada produk fabrikasi yang kurang presisi. Hal ini secara signifikan mengurangi waktu downtime pemasangan, memberikan nilai tambah langsung bagi efisiensi operasional pabrik.

Dalam jangka panjang, bucket hasil fabrikasi legacy RAS ini menunjukkan performa ketahanan yang sangat baik. Desain yang kokoh dan kualitas pengelasan yang superior mampu menahan kondisi operasi berat di pabrik semen, termasuk beban kejut dan abrasi kontinu. Keandalan komponen ini berkontribusi pada stabilitas produksi semen klien, meminimalkan frekuensi penggantian part yang tidak terencana, dan membuktikan kapabilitas kami dalam menangani kebutuhan komponen kritikal industri berat.

Catatan Teknis

Penting untuk dicatat bahwa dalam aplikasi bucket elevator, “discharge characteristic” atau karakteristik penumpahan material sangat dipengaruhi oleh bentuk geometri bucket dan kecepatan belt/rantai. Ada tiga tipe dasar pelepasan: centrifugal discharge (kecepatan tinggi), continuous discharge (kecepatan rendah, bucket rapat), dan positive discharge. Bucket yang kami fabrikasi untuk proyek ini dirancang untuk tipe centrifugal discharge, di mana material terlempar keluar dari bucket saat melewati head pulley akibat gaya sentrifugal.

Oleh karena itu, profil kelengkungan bucket (curvature) harus benar-benar presisi. Jika kurva terlalu landai atau terlalu curam, trajektori lemparan material akan meleset dari chute penerima, menyebabkan material jatuh kembali ke bawah (back-legging). Material yang jatuh kembali ini harus diangkut ulang oleh bucket berikutnya, yang menyebabkan pemborosan energi, penurunan kapasitas efektif, dan keausan prematur pada bucket dan motor. Presisi fabrikasi yang kami terapkan menjamin profil ini sesuai desain untuk efisiensi energi maksimal.

Selain itu, perawatan bucket conveyor sebaiknya mencakup inspeksi berkala terhadap kekencangan baut mounting. Getaran konstan dapat melonggarkan baut, yang jika dibiarkan dapat menyebabkan bucket terlepas dan merusak sistem secara katastropik. Penggunaan mur pengunci (lock nut) atau las titik pada baut sering direkomendasikan. Pemeriksaan visual terhadap penipisan pelat akibat abrasi juga perlu dilakukan untuk menjadwalkan penggantian preventif sebelum bucket berlubang atau patah.
