Fabrikasi & Ereksi Tangki Air Demin Sesuai Standar API 650

Air demineralisasi memiliki sifat yang unik; karena kemurniannya yang tinggi, air ini bersifat agresif terhadap baja karbon biasa dan sangat rentan terhadap kontaminasi dari lingkungan luar. Oleh karena itu, konstruksi tangki penyimpanan tidak hanya sekadar menyatukan pelat baja, melainkan memerlukan eksekusi pengelasan yang sempurna, persiapan permukaan yang detail, dan kepatuhan ketat terhadap kode standar seperti API 650. Setiap cacat pada pengelasan atau ketidakrataan pada sambungan dapat menjadi titik awal kegagalan pelapis (lining) internal atau kebocoran yang merugikan. Melalui dokumentasi proyek ini, Anda akan melihat bagaimana metodologi konstruksi bertahap diterapkan untuk menjamin kualitas, mulai dari persiapan pelat dasar hingga penyelesaian aksesori atap.

Mari kita telusuri langkah demi langkah proses ereksi tangki ini, menyoroti teknik fabrikasi dan prosedur instalasi yang kami terapkan di lapangan.

Lingkup Pekerjaan

Proyek ini mencakup fabrikasi dan instalasi (erection) lengkap untuk Demin Water Tank (Kode Unit T-04A/B) yang berlokasi di area industrial. Lingkup pekerjaan dimulai dari penerimaan material pelat baja (carbon steel plate), proses rolling untuk membentuk kelengkungan shell, hingga penyambungan di lokasi (site erection). Pekerjaan ini menuntut akurasi dimensi yang tinggi untuk memastikan silindrisitas tangki (roundness) dan ketegaklurusan (plumbness) berada dalam toleransi yang diizinkan oleh standar API 650.

Spesifikasi Kunci Proyek

Untuk memberikan gambaran teknis yang cepat, tabel berikut merangkum parameter-parameter utama dari proyek fabrikasi Demin Water Tank ini.

Selain struktur utama tangki yang terdiri dari bottom plate, shell courses, dan roof structure, lingkup pekerjaan juga mencakup instalasi aksesori kritikal. Ini meliputi tangga akses (spiral stairway/ladder), handrail pengaman di area atap, nozzle-nozzle untuk inlet/outlet/instrumentasi, serta manhole untuk akses pemeliharaan. Tim kami juga bertanggung jawab atas prosedur pengelasan yang komprehensif, termasuk persiapan edge preparation, fit-up, dan pengelasan penuh baik untuk sambungan horizontal maupun vertikal.

Tantangan utama dalam proyek ini adalah lokasi kerja yang memerlukan koordinasi ketat dengan penggunaan alat berat (mobile crane). Mengingat konstruksi tangki vertikal melibatkan pengangkatan segmen pelat yang berat dan besar ke ketinggian, manajemen pengangkatan (lifting plan) menjadi bagian integral dari lingkup kerja kami. Kami memastikan bahwa setiap segmen shell diangkat dan diposisikan dengan aman tanpa menyebabkan deformasi pada pelat yang telah di-roll.

Pendekatan Teknis dan Fabrikasi

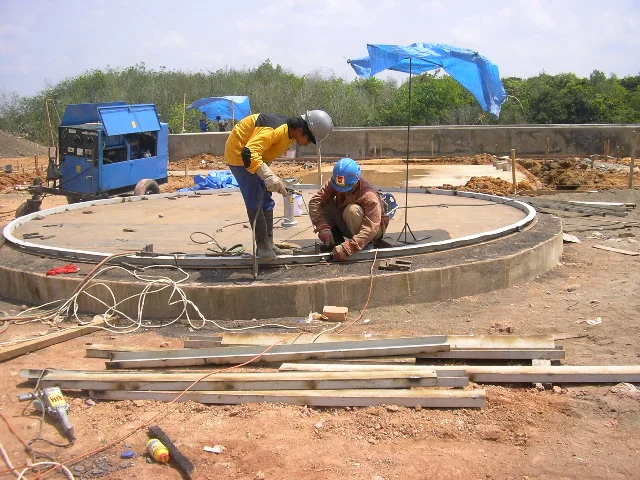

Pendekatan teknis kami dalam pembangunan tangki ini didasarkan pada prinsip “Pre-Fabrication Accuracy”. Sebelum material dikirim ke titik ereksi, setiap pelat baja melalui proses pengukuran dan pemotongan yang presisi di area workshop atau lay-down area. Pengendalian dimensi pada tahap ini sangat vital; kesalahan sekecil milimeter pada pemotongan pelat dasar atau sudut rolling pelat dinding (shell) dapat berakumulasi menjadi deviasi besar saat tangki mencapai ketinggian penuh. Tim engineering kami melakukan kalkulasi bentangan (developed length) yang akurat untuk memastikan diameter tangki sesuai dengan desain.

Dalam hal metalurgi dan pengelasan, kami menerapkan Welding Procedure Specification (WPS) yang ketat untuk material carbon steel. Mengingat tangki ini akan menampung air demin, permukaan lasan bagian dalam harus sangat halus dan bebas dari percikan las (spatter) atau undercut yang tajam, karena ketidaksempurnaan ini dapat mengganggu aplikasi internal lining di kemudian hari. Oleh karena itu, pemilihan kawat las dan parameter ampere diatur sedemikian rupa untuk menghasilkan bead profile yang rata dan penetrasi yang sempurna.

Kami juga menerapkan metode konstruksi “Conventional Erection” di mana tangki dibangun dari bawah ke atas (bottom-to-top). Metode ini dipilih berdasarkan ketersediaan alat berat dan kondisi situs. Pelat dasar (bottom plate) dan annular plate diletakkan terlebih dahulu di atas pondasi yang telah disiapkan, diikuti dengan ereksi shell course pertama, kedua, dan seterusnya. Setiap sambungan antar pelat diperiksa fit-up gap-nya menggunakan feeler gauge dan hi-lo gauge untuk memastikan penyusutan las (weld shrinkage) tidak mendistorsi bentuk tangki.

Proses Pelaksanaan Konstruksi

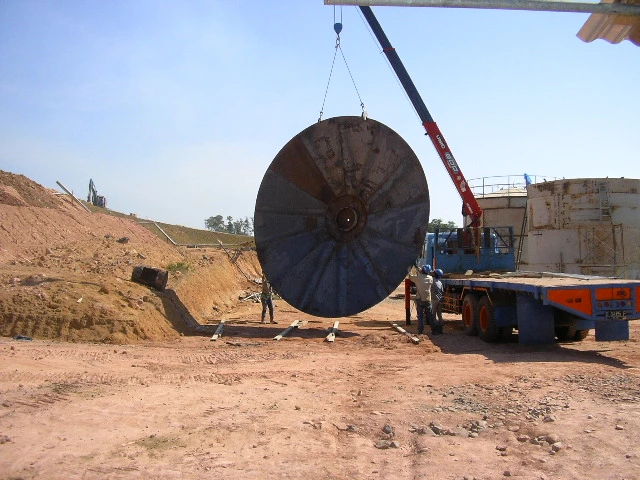

Pelaksanaan konstruksi dimulai dengan persiapan sub-grade dan instalasi pondasi ring wall beton yang kokoh. Setelah pondasi siap, pelat dasar (floor plate) digelar dan dilas. Tahap selanjutnya adalah perakitan atap tangki (roof assembly). Untuk meminimalkan risiko bekerja di ketinggian, struktur rangka atap dan pelat atap sebagian besar dirakit di atas tanah (ground assembly) sebelum diangkat ke posisi akhirnya. Strategi ini tidak hanya meningkatkan keselamatan kerja tetapi juga memungkinkan kontrol kualitas pengelasan yang lebih baik pada sambungan atap.

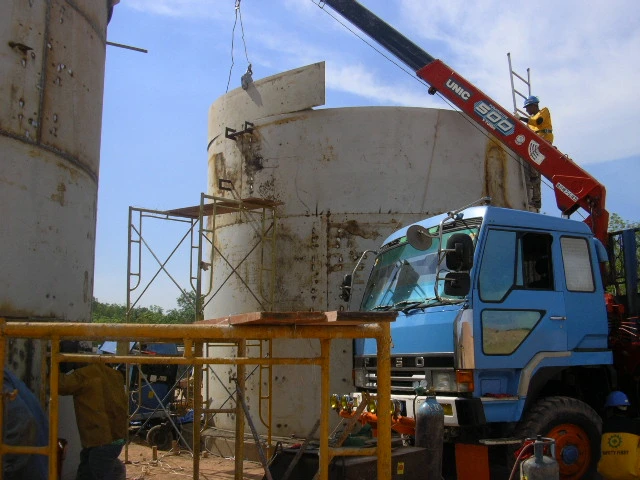

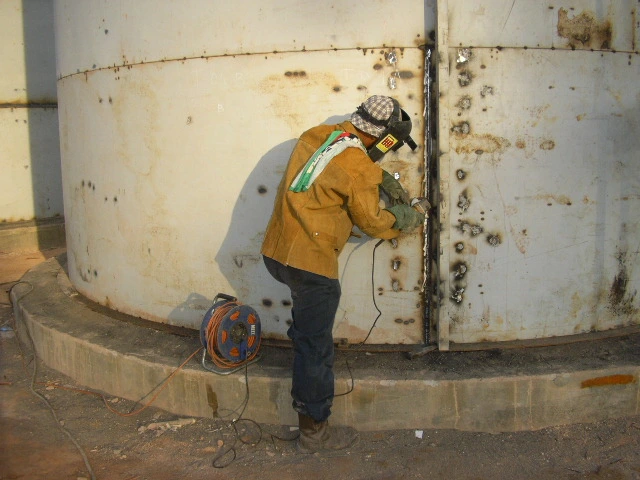

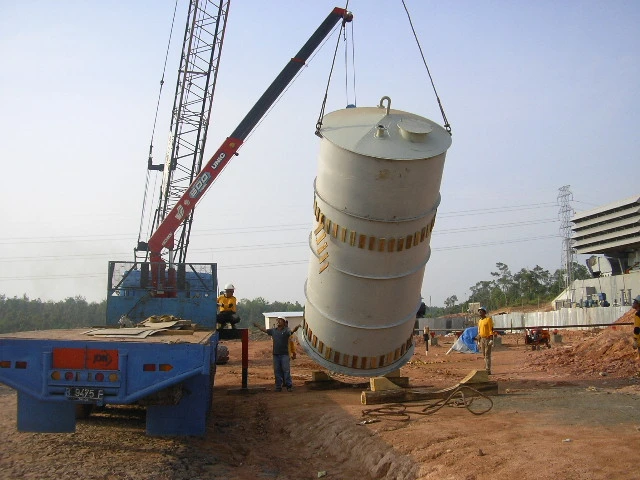

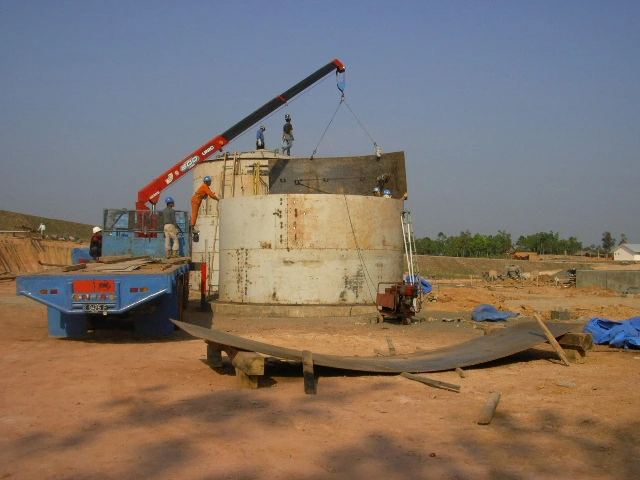

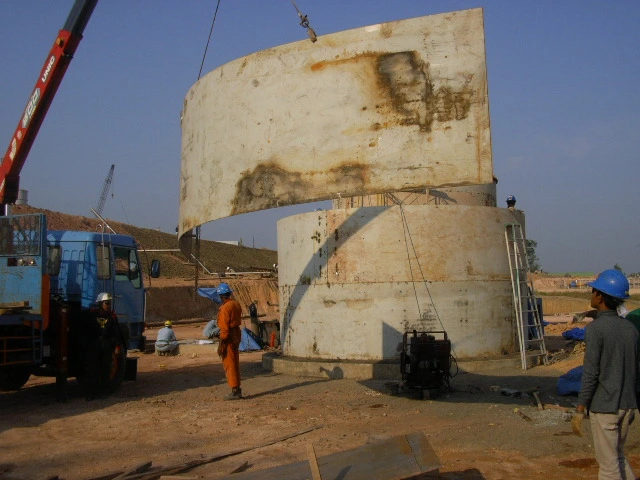

Proses ereksi dinding tangki (shell courses) dilakukan secara bertahap. Setiap tingkatan (course) terdiri dari beberapa segmen pelat yang disambung secara vertikal. Pengangkatan pelat dilakukan menggunakan mobile crane dengan kapasitas yang sesuai, menggunakan lifting lug yang telah dilas sementara pada pelat. Rigger yang berpengalaman memandu pergerakan pelat agar pas pada posisinya tanpa benturan keras. Setelah satu lingkaran penuh (course) terpasang dan di-tack weld, tim welder akan melakukan pengelasan penuh pada sambungan vertikal terlebih dahulu untuk mengunci diameter, baru kemudian melakukan pengelasan pada sambungan horizontal antar course.

Keselamatan kerja menjadi prioritas utama selama proses ini. Mengingat pekerjaan melibatkan ketinggian yang terus bertambah, penggunaan scaffolding yang memadai dan akses tangga sementara mutlak diperlukan. Para pekerja dilengkapi dengan Full Body Harness dan diwajibkan melakukan Tool Box Meeting setiap pagi untuk membahas rencana pengangkatan dan potensi bahaya hari itu. Pengawasan ketat dilakukan saat crane beroperasi untuk memastikan radius putar aman dan beban tidak melebihi load chart.

Visualisasi Teknis

Untuk memberikan gambaran yang jelas mengenai urutan kerja dalam konstruksi tangki vertikal ini, berikut adalah diagram alir yang menggambarkan tahapan dari persiapan pondasi hingga penyelesaian mekanikal.

Hasil dan Penyelesaian

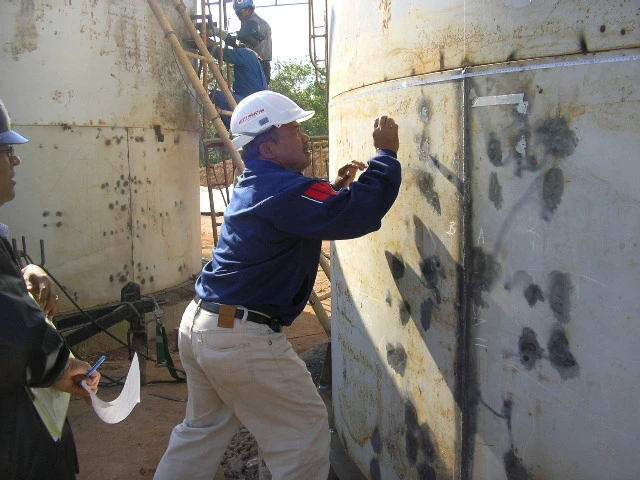

Proyek ini diselesaikan dengan hasil yang memenuhi seluruh parameter kualitas yang ditetapkan. Tangki berdiri tegak dengan deviasi vertikalitas yang sangat minim, membuktikan keakuratan proses fit-up dan kontrol distorsi panas selama pengelasan. Seluruh sambungan las telah melalui pemeriksaan visual dan Non-Destructive Test (NDT) sesuai spesifikasi, memastikan tidak ada cacat internal seperti porositas atau lack of fusion yang dapat membahayakan integritas tangki.

Setelah pekerjaan mekanikal selesai, tangki dilengkapi dengan aksesori permanen seperti tangga spiral dan platform inspeksi yang kokoh. Aksesori ini dirancang sesuai standar keselamatan untuk memudahkan operator melakukan pemeriksaan rutin dan pemeliharaan di masa depan. Permukaan luar tangki kemudian dipersiapkan dan dicat (coating) untuk perlindungan terhadap korosi atmosferik, sementara bagian dalam dipersiapkan untuk lining khusus air demin.

Keberhasilan proyek ini ditandai dengan pelaksanaan Hydrostatic Test (uji isi air) di mana tangki diisi air penuh selama periode waktu tertentu untuk memverifikasi kekuatan struktur dan memastikan tidak adanya kebocoran. Tangki menunjukkan performa yang stabil tanpa adanya penurunan level air atau deformasi struktur yang berlebihan, menandakan kesiapan unit untuk diintegrasikan ke dalam sistem pengolahan air pabrik.

Catatan Teknis: Detail Konstruksi

Keberhasilan ereksi tangki vertikal sangat bergantung pada detail-detail kecil yang seringkali tersembunyi setelah proyek selesai. Salah satu aspek terpenting adalah instalasi Base Ring dan Bottom Plate. Dokumentasi kami menunjukkan perhatian khusus pada tahap awal ini. Base ring harus terpasang dengan levelness (kerataan) yang sempurna karena kemiringan sedikit saja di dasar akan teramplifikasi menjadi kemiringan besar di puncak tangki.

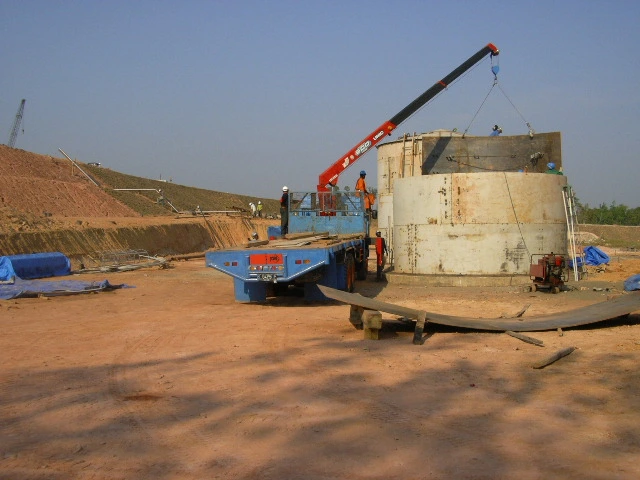

Proses penurunan dan penyetelan pelat lantai (floor plate) juga dilakukan dengan hati-hati menggunakan crane untuk mencegah tekukan permanen pada pelat. Pengelasan pelat lantai menggunakan urutan pengelasan (welding sequence) tertentu—biasanya dari tengah ke arah luar—untuk membiarkan tegangan sisa terlepas dan mencegah dasar tangki menjadi bergelombang (buckling). Dokumentasi visual berikut menyoroti aktivitas pengangkatan shell lanjutan dan pekerjaan dasar yang menjadi fondasi kualitas tangki ini.
