Fleksibilitas dalam jalur produksi kimia dan farmasi sering kali membutuhkan peralatan yang mobile namun tetap memenuhi standar sanitasi yang ketat. Melalui legacy portfolio PT Rahmat Alam Semesta (RAS), kami telah menjawab kebutuhan ini dengan memproduksi custom mobile processing tank pada tahun 2008, yang dirancang khusus untuk aplikasi mixing dan transfer bahan kimia dengan standar higienis tinggi.
Dalam lingkungan produksi batch processing, peralatan tidak hanya harus tahan terhadap korosi bahan kimia, tetapi juga harus mudah dibersihkan untuk mencegah kontaminasi silang antar batch. Penggunaan material Stainless Steel dengan finishing permukaan yang presisi serta desain sambungan sanitary (sanitary connections) menjadi syarat mutlak. Proyek ini mendemonstrasikan kapabilitas engineering kami dalam memanufaktur bejana tekan (pressure vessel) skala kecil hingga menengah yang mengintegrasikan sistem agitasi mekanis dengan instrumentasi proses yang presisi, sebuah standar kualitas yang telah kami terapkan sejak lebih dari satu dekade lalu.
Mari kita bedah spesifikasi teknis dan detail fabrikasi dari unit processing vessel yang diselesaikan pada Januari 2008 ini.
Lingkup Pekerjaan Fabrikasi
Proyek yang diselesaikan pada awal tahun 2008 ini mencakup desain dan fabrikasi unit bejana proses (processing vessel) berbahan dasar Stainless Steel. Fokus utama pekerjaan adalah menciptakan unit yang self-contained dan mobile, memungkinkan operator untuk memindahkan unit antar stasiun kerja dengan mudah. Lingkup fabrikasi meliputi pembentukan shell tangki, pemasangan head cap, serta integrasi berbagai nozzle untuk inlet, outlet, dan instrumentasi.
Project Specifications
Proyek ini mencakup desain dan manufaktur unit bejana proses mobile yang mengintegrasikan sistem pengaduk mekanis dengan standar finishing permukaan higienis.
| Project Scope | Design & Fabrication (Sanitary Processing Vessel) |
|---|---|
| Material/Type | Stainless Steel (SS316L / SS316) |
| Industry/Sector | Chemical & Pharmaceutical |
Salah satu komponen kritis dalam lingkup pekerjaan ini adalah pembuatan struktur pendukung untuk sistem pengaduk (mixer/agitator). Mengingat tangki ini dirancang untuk proses pencampuran, struktur penyangga agitator harus memiliki rigiditas yang tinggi untuk menahan torsi putaran dan getaran mekanis, namun tetap mempertahankan integritas sanitary seal untuk mencegah kebocoran atau kontaminasi dari pelumas mesin ke dalam produk. Tim fabrikasi kami melakukan pemesinan presisi (precision machining) untuk komponen support ini guna memastikan concentricity poros pengaduk terhadap sumbu tangki.
Selain struktur mekanis, pekerjaan juga mencakup instalasi pemipaan integral (integral piping) pada bagian atas tangki. Ini melibatkan pemasangan berbagai sanitary fitting, manual valve, dan pressure gauge. Setiap sambungan las dilakukan dengan metode TIG (Tungsten Inert Gas) untuk menghasilkan bead las yang halus dan bebas pori, yang kemudian dipoles hingga mencapai standar food-grade atau pharmaceutical-grade finish. Hal ini krusial untuk memastikan tidak ada celah mikro tempat bakteri atau residu produk dapat berkembang biak.
Pendekatan Teknis: Sanitary Design
Pendekatan engineering utama dalam proyek ini berpusat pada prinsip Hygienic Design atau desain sanitasi. Material konstruksi yang dipilih adalah Stainless Steel grade tinggi (kemungkinan besar SS316L untuk bagian yang kontak dengan produk), yang menawarkan ketahanan superior terhadap korosi kimia dan klorida. Permukaan internal dan eksternal tangki dipoles (polished) untuk mencapai tingkat kekasaran permukaan (Ra) tertentu, meminimalkan daya lekat partikel produk pada dinding tangki dan memudahkan proses pembersihan (cleanability).
Untuk sistem koneksi, kami menghindari penggunaan sambungan drat (threaded connection) pada area kontak produk karena potensi jebakan kotoran. Sebaliknya, kami menggunakan sistem Tri-Clamp sanitary fittings. Sistem ini memungkinkan pembongkaran cepat tanpa alat khusus (tool-free disassembly) untuk keperluan inspeksi rutin atau pembersihan manual, sekaligus memberikan seal yang flush dan higienis. Setiap gasket yang digunakan dipilih dari material yang kompatibel secara kimia (seperti EPDM atau PTFE) dan tahan panas untuk prosedur sterilisasi.
Schematic Illustration: Mobile Processing Vessel dengan Integrasi Mixer Support dan Sanitary Nozzles
Aspek mekanikal dari mixer support juga dirancang dengan teliti. Seperti terlihat pada dokumentasi, unit penyangga poros pengaduk dibuat dengan konstruksi heavy-duty namun compact. Jarak antara housing bearing dan flange tangki diatur sedemikian rupa untuk memberikan ruang bagi mechanical seal atau stuffing box, serta mencegah panas dari gesekan bearing merambat langsung ke body tangki. Desain ini merupakan implementasi dari prinsip pemisahan zona mekanikal dan zona proses yang vital dalam peralatan farmasi/kimia.
Proses Pelaksanaan dan Quality Control
Proses manufaktur dimulai dengan pemotongan plat dan rolling shell tangki, diikuti dengan pengelasan longitudinal dan circumferential. Quality Control (QC) yang ketat diterapkan pada setiap tahapan pengelasan. Mengingat aplikasi bejana ini mungkin melibatkan tekanan (pressure) atau vakum, integritas lasan diuji untuk memastikan tidak ada kebocoran. Proses pickling dan passivation dilakukan setelah pengelasan untuk mengembalikan lapisan oksida pelindung pada stainless steel yang mungkin terganggu akibat panas pengelasan, memastikan ketahanan korosi jangka panjang.
Pemasangan nozzle pada top head (bagian atas tangki) memerlukan presisi layout yang tinggi. Karena ruang yang terbatas (compact design), orientasi setiap nozzle (inlet, vent, sight glass, instrument port) harus diatur agar tidak saling mengganggu saat aksesoris seperti valve atau gauge dipasang. Tim fitter kami melakukan mock-up assembly untuk memverifikasi clearance antar komponen sebelum pengelasan final dilakukan. Hal ini memastikan operabilitas yang ergonomis bagi operator saat memutar valve atau membaca gauge.

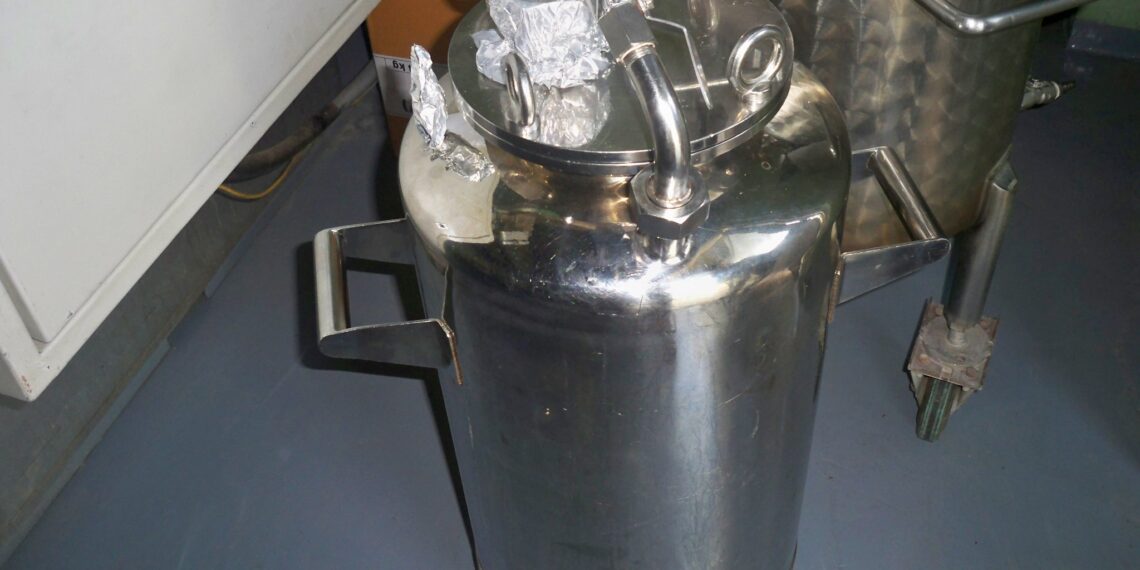

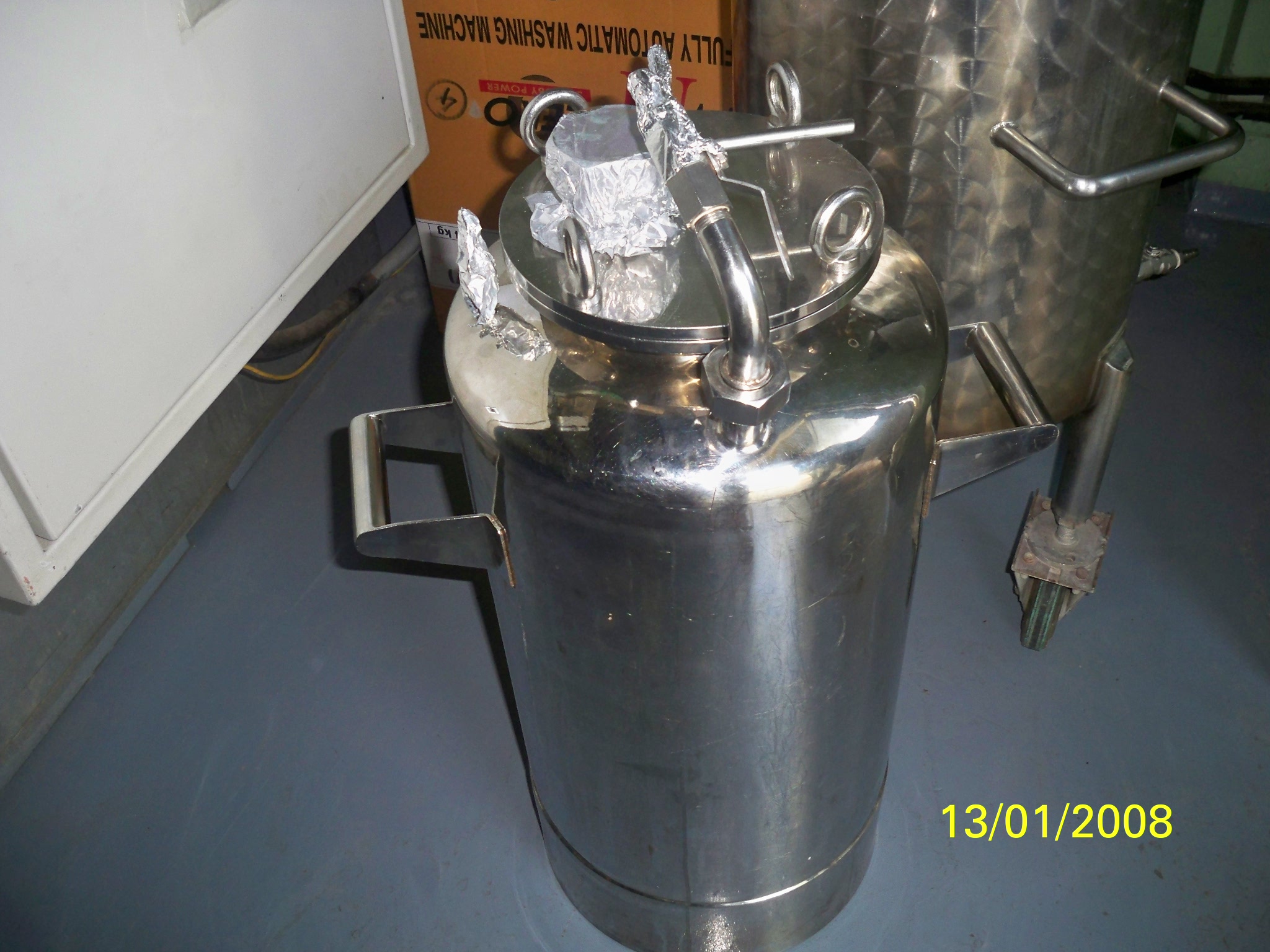

Tahap akhir melibatkan assembly mekanikal dan pressure testing. Unit diuji tekan (hydrostatic test) untuk memverifikasi kekuatan struktural dan kekedapan sambungan. Setelah lolos uji, unit menjalani final polishing untuk menghilangkan goresan penanganan selama fabrikasi, memberikan tampilan estetis yang profesional sekaligus fungsional secara higienis. Dokumentasi foto menunjukkan unit yang bersih dan siap kirim, merefleksikan standar “ready-to-use” yang kami pegang.
Visualisasi Teknis: Konfigurasi Nozzle Vessel
Untuk memahami kompleksitas fungsional dari bejana proses berukuran compact ini, diagram berikut mengilustrasikan skema tipikal koneksi nozzle pada top head bejana sanitasi dan fungsinya dalam proses produksi.
Diagram: Skema konfigurasi nozzle tipikal pada top head bejana proses (Process Vessel), menunjukkan fungsi spesifik setiap port koneksi untuk mendukung operasional batch yang aman dan terkontrol.
Hasil dan Penyelesaian
Unit mobile processing tank ini berhasil diselesaikan dan diserahkan pada Januari 2008, sebagaimana terekam dalam timestamp dokumentasi teknis kami. Hasil akhir produk menunjukkan kualitas fabrikasi yang presisi, dengan semua toleransi dimensi terpenuhi sesuai gambar kerja (shop drawing). Permukaan stainless steel yang mengkilap bukan hanya kosmetik, tetapi bukti dari prosedur finishing yang benar untuk aplikasi sanitary.
Klien penerima unit ini mendapatkan manfaat langsung berupa fleksibilitas operasional. Desain yang compact dan terintegrasi memungkinkan unit ini digunakan untuk formulasi skala pilot atau produksi batch kecil (small batch production) dengan efisiensi tinggi. Keandalan sistem penyangga mixer memastikan proses pengadukan berjalan stabil tanpa getaran berlebih, yang krusial untuk menjaga homogenitas produk kimia atau farmasi yang sensitif.
Proyek tahun 2008 ini menjadi salah satu referensi awal yang kuat bagi kami dalam spesialisasi fabrikasi sanitary stainless steel. Prinsip-prinsip detail oriented fabrication yang diterapkan pada proyek ini—mulai dari pemilihan material hingga final polishing—terus menjadi DNA dalam setiap proyek manufaktur equipment yang dikerjakan oleh PT Witanabe Integrasi Indonesia hingga saat ini.
Catatan Teknis: Material Grade
Penting untuk dicatat bahwa dalam fabrikasi peralatan proses kimia, pemilihan grade Stainless Steel sangat menentukan umur pakai alat. Untuk aplikasi ini, penggunaan SS316/SS316L (Low Carbon) sangat direkomendasikan dibandingkan SS304. Kandungan Molybdenum (2-3%) pada SS316 memberikan ketahanan yang jauh lebih baik terhadap pitting corrosion dan crevice corrosion, terutama jika media proses mengandung klorida atau bersifat asam.
Selain itu, penggunaan sambungan Tri-Clamp (seperti terlihat pada foto) memerlukan perhatian pada pemilihan gasket. Gasket EPDM, Viton, atau PTFE harus dipilih berdasarkan kompatibilitas suhu dan jenis bahan kimia yang diproses. Maintenance rutin pada seal dan gasket ini sangat disarankan untuk mencegah kebocoran mikro yang bisa menjadi sumber kontaminasi.
Melalui dokumentasi ini, kami ingin menekankan bahwa kualitas sebuah bejana proses tidak hanya ditentukan oleh ketebalan platnya, tetapi oleh detail engineering pada setiap sambungan, nozzle, dan support system yang menjamin operasional yang aman, higienis, dan tahan lama.
