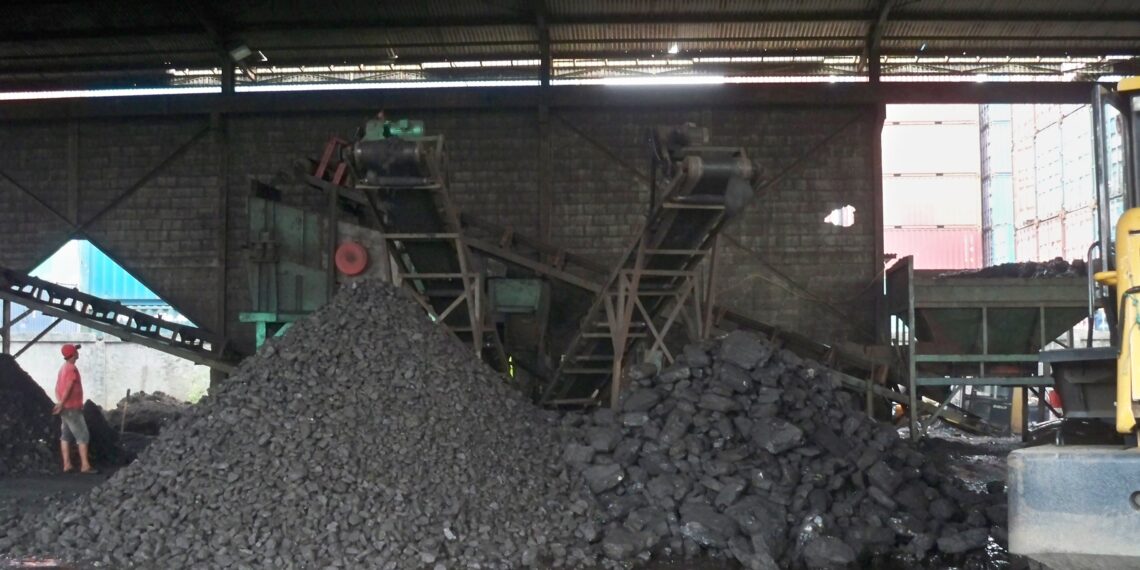

Analisis Engineering & Desain Sistem Belt Conveyor Heavy-Duty untuk Tambang Batubara

Keberhasilan sebuah sistem material handling di lingkungan tambang tidak hanya ditentukan oleh pemilihan komponen mekanis, tetapi sangat bergantung pada analisis rekayasa sipil untuk fondasi, pemahaman mendalam tentang dinamika material curah (bulk material), dan desain sistem yang holistik. Desain yang mengabaikan kondisi tanah yang buruk dapat menyebabkan kegagalan struktural, misalignment permanen, dan biaya perawatan yang membengkak. Studi kasus ini mendemonstrasikan metodologi rekayasa kami dalam melakukan analisis teknis untuk merancang sistem conveyor di lokasi yang menantang. Dengan membaca dokumen ini, Anda akan memahami bagaimana kami menerjemahkan data dari survei lapangan dan analisis visual menjadi spesifikasi desain teknis yang konkret, mulai dari perhitungan kapasitas, pemilihan komponen, hingga pertimbangan desain sipil yang kritikal.

Berikut adalah rincian analisis teknis dan pendekatan desain kami untuk mengatasi permasalahan di sebuah lokasi tambang batubara.

Permasalahan / Tantangan

Berdasarkan survei visual dan analisis kondisi lapangan, tantangan utama dalam merancang sistem conveyor di lokasi ini dapat diidentifikasi dalam tiga area krusial: kondisi geoteknikal dan sipil, karakteristik material batubara, dan lingkungan operasional tambang. Ketiga faktor ini saling terkait dan menuntut sebuah solusi desain yang terintegrasi, bukan sekadar perakitan komponen standar. Kegagalan dalam mengatasi salah satu aspek ini akan berdampak langsung pada keandalan, keamanan, dan efisiensi operasional sistem secara keseluruhan.

Project Specifications

Proyek ini adalah studi desain teknis dan analisis engineering untuk sistem belt conveyor overland heavy-duty yang menghadapi tantangan tanah tidak stabil dan material batubara Run-of-Mine (ROM).

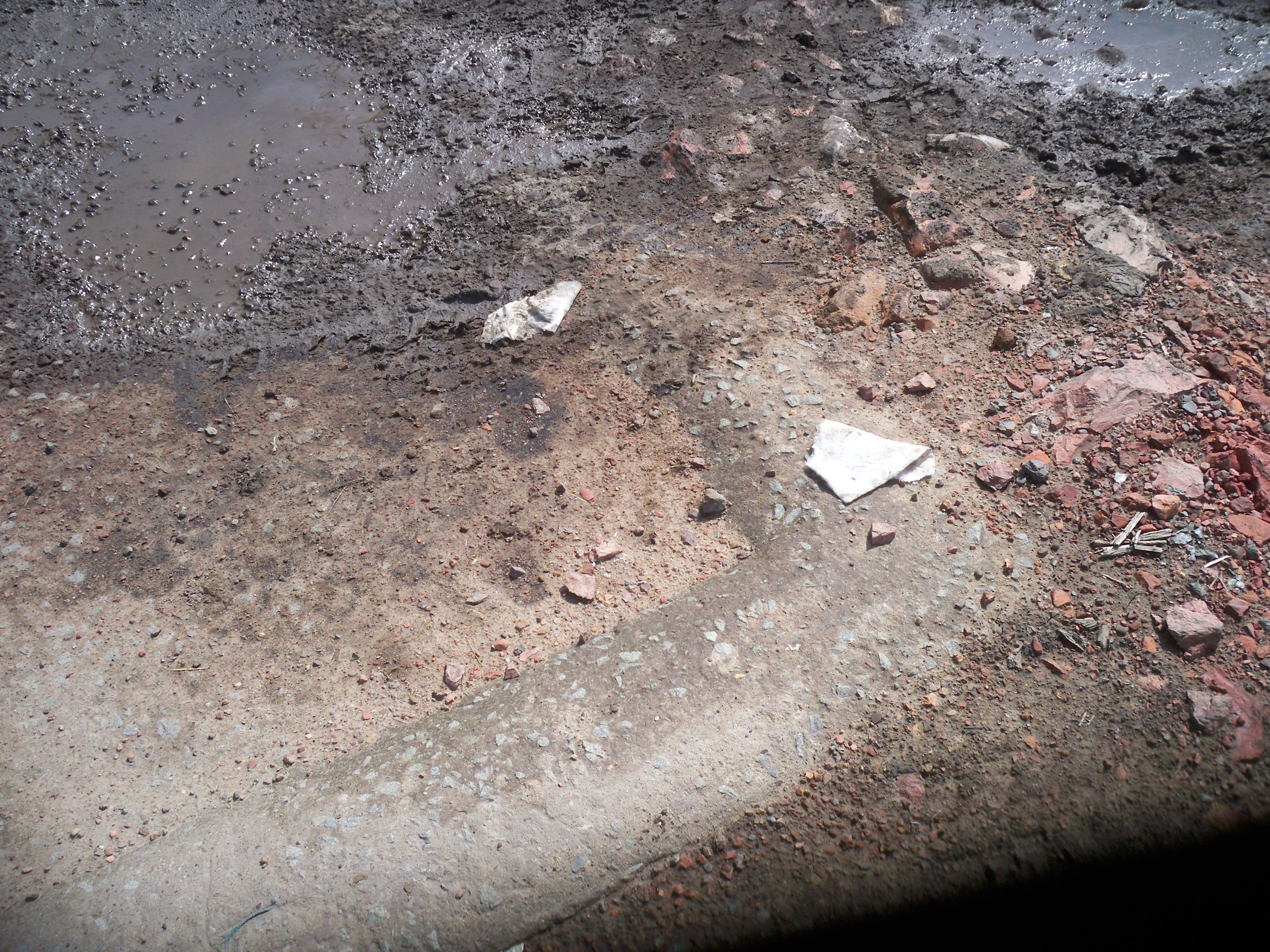

Pertama, tantangan geoteknikal menjadi perhatian utama. Dokumentasi visual menunjukkan kondisi tanah yang tidak dipersiapkan, berlumpur, dan tidak stabil. Permukaan tanah merupakan campuran tanah liat, batuan lepas, dan material organik yang memiliki daya dukung rendah dan rentan terhadap perubahan akibat cuaca, terutama curah hujan tinggi yang lazim di area tambang. Membangun struktur conveyor di atas fondasi yang tidak memadai akan mengakibatkan penurunan (settlement) yang tidak merata, menyebabkan misalignment pada struktur dan belt, yang berujung pada keausan dini komponen, tumpahan material, dan risiko kegagalan struktural yang fatal. Oleh karena itu, desain fondasi yang robust dan sesuai dengan hasil penyelidikan tanah menjadi prasyarat mutlak.

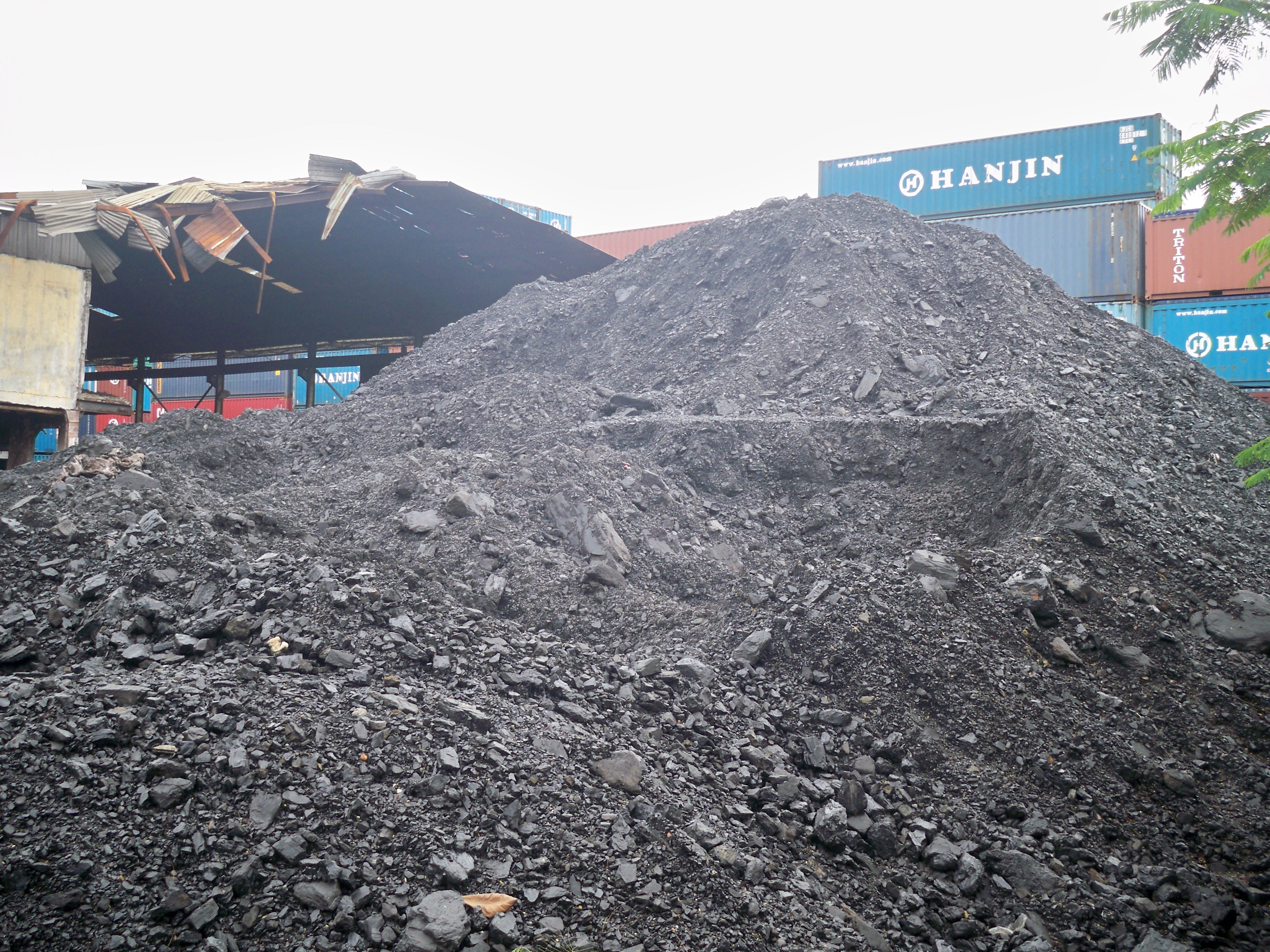

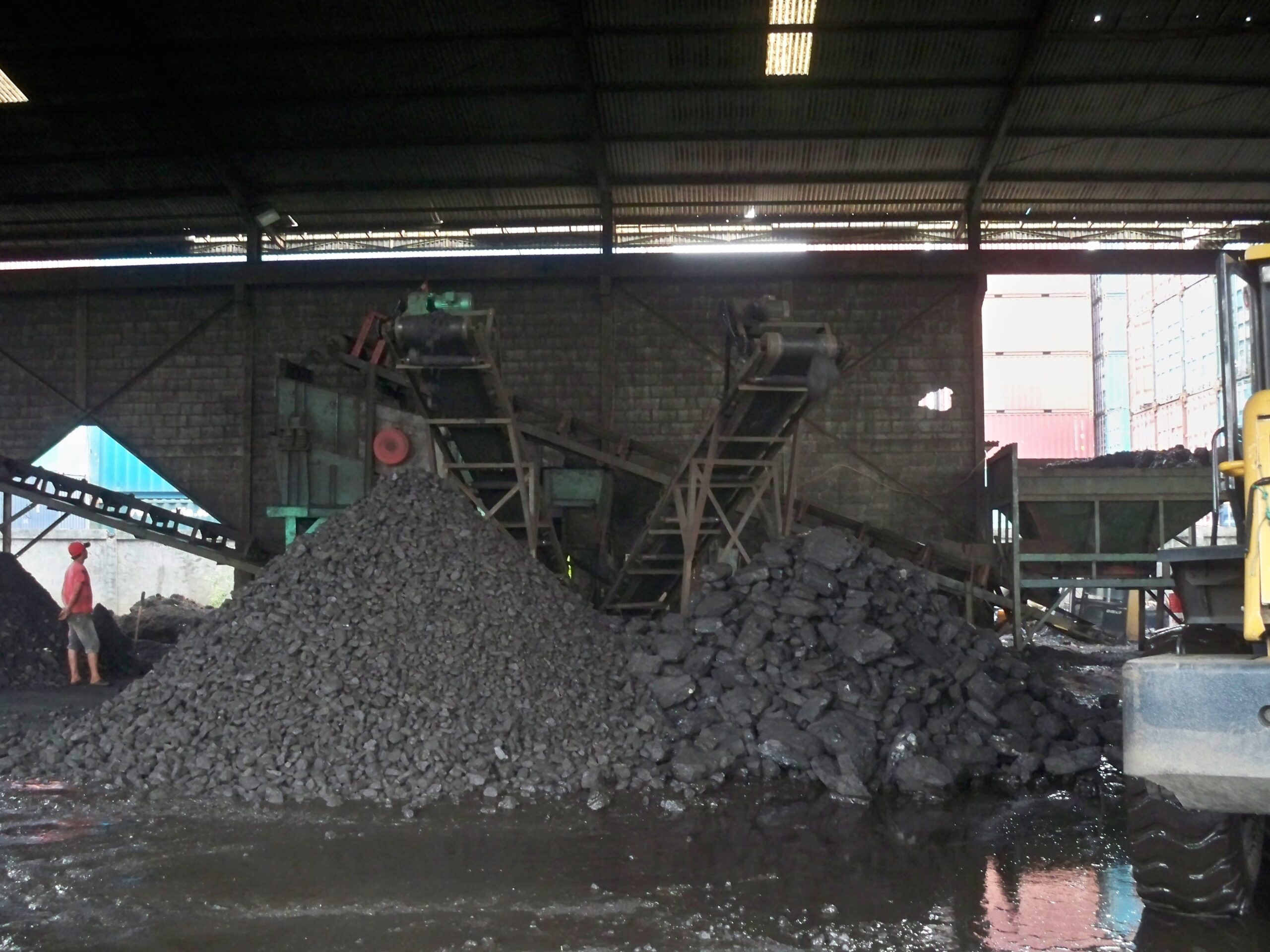

Kedua, karakteristik material batubara yang akan ditangani. Tumpukan batubara di lokasi menunjukkan material “Run-of-Mine” (ROM), yaitu batubara hasil penambangan langsung yang belum diolah. Material ini memiliki distribusi ukuran yang sangat bervariasi, dari bongkahan besar (lump) hingga partikel halus (fines). Bongkahan besar dapat menyebabkan kerusakan akibat benturan (impact damage) pada belt di titik pemuatan, sementara partikel halus dapat menyebabkan masalah debu dan menempel pada komponen conveyor. Sifatnya yang abrasif juga menuntut pemilihan belt dan liner dengan ketahanan aus yang tinggi. Selain itu, kadar air material yang mungkin tinggi dapat membuatnya lengket dan sulit ditangani, berpotensi menyebabkan penyumbatan di chute dan penumpukan material di roller.

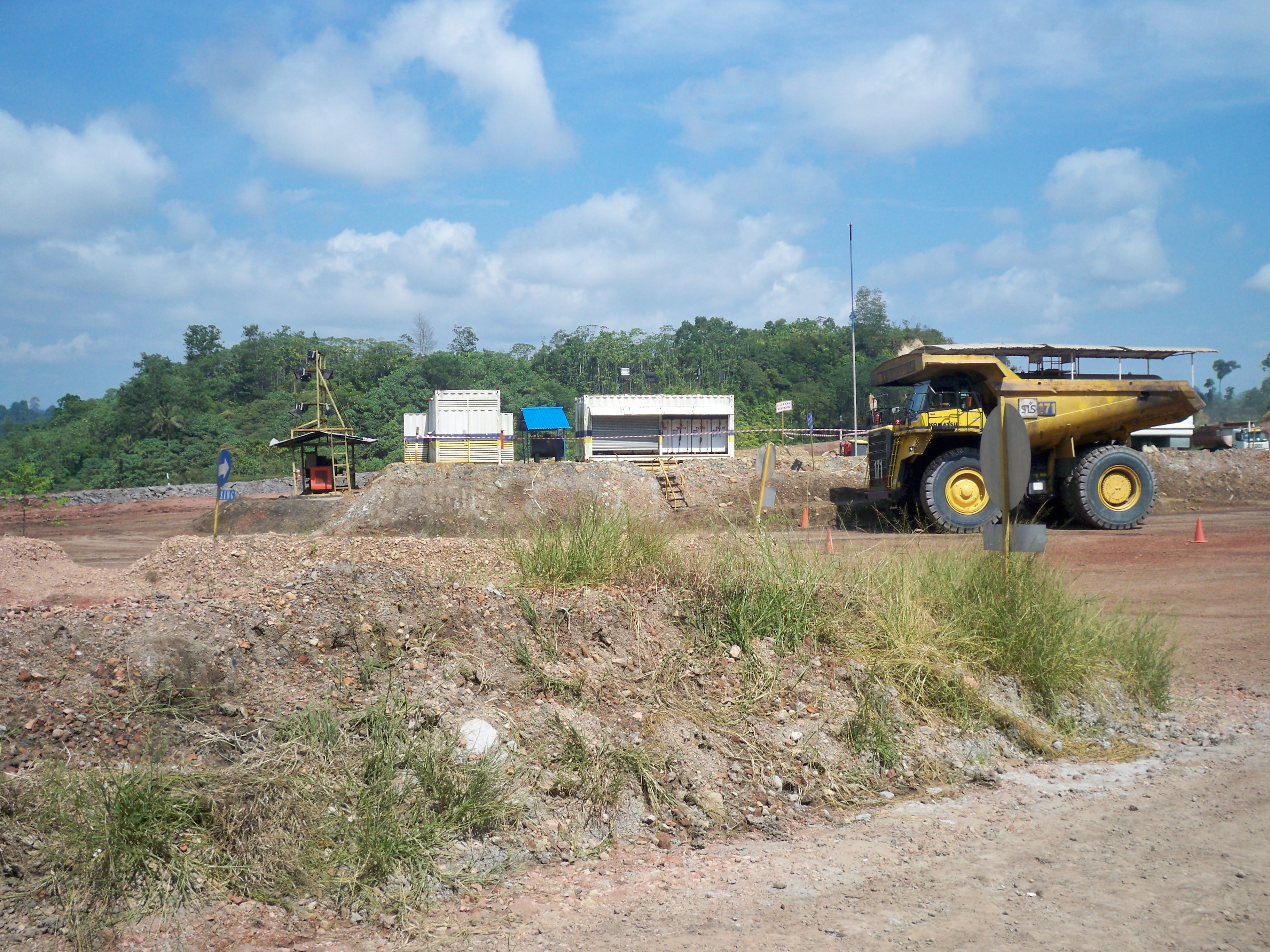

Ketiga, lingkungan operasional tambang itu sendiri merupakan sebuah tantangan. Kehadiran alat berat seperti heavy-duty dump truck menunjukkan skala operasi yang besar dan kebutuhan throughput yang tinggi. Sistem conveyor harus dirancang untuk dapat diandalkan beroperasi secara kontinu dalam jangka waktu lama (24/7). Paparan langsung terhadap cuaca ekstrem, seperti hujan lebat dan panas matahari, menuntut adanya proteksi seperti cover conveyor untuk melindungi belt dan material. Selain itu, standar keselamatan di area tambang sangat ketat, sehingga desain harus mencakup semua fitur keselamatan standar seperti emergency pull cord, belt sway switch, zero speed switch, dan guarding yang memadai untuk semua bagian yang berputar.

Analisis Teknis

Menghadapi tantangan yang telah diidentifikasi, tim rekayasa kami melakukan analisis teknis mendalam yang mencakup aspek sipil, mekanikal, dan operasional. Analisis ini menjadi dasar untuk semua keputusan desain dan pemilihan spesifikasi komponen, memastikan solusi yang diusulkan benar-benar menjawab permasalahan di lapangan.

Analisis pertama difokuskan pada rekayasa sipil dan fondasi. Mengingat kondisi tanah yang buruk, pendekatan desain fondasi standar tidak dapat diterapkan. Analisis kami merekomendasikan perlunya penyelidikan tanah (soil investigation) yang komprehensif, termasuk uji sondir (Cone Penetration Test) dan boring log di beberapa titik di sepanjang jalur conveyor yang direncanakan. Data dari penyelidikan ini akan memberikan informasi krusial mengenai profil lapisan tanah dan daya dukung tanah (bearing capacity) di berbagai kedalaman. Berdasarkan data tersebut, desain fondasi dapat ditentukan, yang kemungkinan besar akan melibatkan fondasi tiang pancang (piled foundation) atau fondasi beton bertulang tipe raft yang masif di setiap titik support bentang conveyor untuk mendistribusikan beban secara merata dan mencegah penurunan diferensial.

Selanjutnya adalah analisis mekanikal terkait karakteristik material. Untuk menangani batubara ROM, kami melakukan perhitungan kapasitas conveyor (ton per jam) berdasarkan target produksi tambang. Dari sini, kami menentukan parameter kunci seperti lebar belt, kecepatan belt, dan sudut troughing idler. Lebar belt harus cukup untuk mengakomodasi bongkahan terbesar tanpa tumpah, dan kecepatan belt dioptimalkan untuk mencapai kapasitas yang diinginkan tanpa menyebabkan material terlempar. Analisis kami merekomendasikan penggunaan belt karet tipe EP (Polyester-Nylon) dengan grade heavy-duty, memiliki kekuatan tarik (tensile strength) tinggi dan ketebalan cover (top and bottom) yang signifikan untuk menahan abrasi dan impact. Di titik pemuatan (loading point), penggunaan impact idler yang dilapisi karet sangat diwajibkan untuk menyerap energi benturan dari bongkahan batubara.

Analisis daya (power calculation) juga dilakukan dengan cermat. Perhitungan ini mempertimbangkan semua faktor yang membutuhkan energi, termasuk mengangkat material secara vertikal (jika ada kemiringan/incline), mengatasi gesekan antara belt dan idler, gesekan internal material, dan menggerakkan komponen mekanis drive system itu sendiri. Hasil perhitungan ini digunakan untuk menentukan spesifikasi motor listrik dan gearbox yang dibutuhkan, dengan menambahkan service factor yang memadai (biasanya 1.25 – 1.5) untuk menangani lonjakan beban dan memastikan keandalan jangka panjang. Desain sistem take-up (pengencangan belt), kemungkinan besar tipe gravity take-up, juga dianalisis untuk memastikan tegangan belt yang konstan selama operasi.

Solusi yang Diusulkan

Berdasarkan analisis teknis yang komprehensif, kami mengusulkan desain sistem belt conveyor overland heavy-duty yang dirancang khusus untuk kondisi dan kebutuhan di lokasi tambang. Solusi ini merupakan sistem terintegrasi yang mencakup rekayasa sipil, mekanikal, dan elektrikal untuk memastikan performa yang andal, aman, dan efisien.

Dari sisi sipil, solusi yang diusulkan adalah konstruksi fondasi beton bertulang di setiap support conveyor. Desain spesifik fondasi (apakah tapak, rakit, atau tiang pancang) akan ditentukan setelah hasil penyelidikan tanah tersedia. Struktur utama conveyor akan menggunakan rangka baja tipe truss atau gallery yang kokoh, memberikan rasio kekuatan-terhadap-berat yang optimal dan memungkinkan bentang (span) yang lebih panjang antar support, sehingga mengurangi jumlah titik fondasi yang diperlukan. Seluruh jalur conveyor akan ditinggikan (elevated) dari permukaan tanah untuk menghindari genangan air, lumpur, dan memudahkan akses untuk inspeksi serta perawatan.

Dari sisi mekanikal, kami mengusulkan sistem conveyor dengan spesifikasi sebagai berikut:

• Belt: Rubber belt EP400/3 atau lebih tinggi, dengan top cover 6-8mm dan bottom cover 2-3mm, grade tahan abrasi (Abrasion Resistant).
• Idlers: Troughing idler dengan sudut 35 derajat untuk meningkatkan kapasitas angkut. Impact idler dengan cincin karet dipasang rapat di bawah loading chute. Return idler dilengkapi dengan V-shape atau rubber disc untuk membantu membersihkan sisa material dari belt.
• Drive System: Motor listrik TEFC (Totally Enclosed Fan Cooled) dengan proteksi IP65, terhubung ke helical atau bevel-helical gearbox dengan efisiensi tinggi. Transmisi daya ke drive pulley menggunakan fluid coupling untuk start yang lebih halus dan melindungi gearbox dari shock load.
• Pulleys: Drive pulley dilapisi dengan rubber lagging (diamond groove) untuk meningkatkan traksi, terutama dalam kondisi basah. Tail pulley dan bend pulley didesain heavy-duty dengan bearing yang memadai.
• Sistem Pembersihan: Dilengkapi dengan primary dan secondary belt cleaner (scraper) di dekat head pulley untuk membersihkan material lengket dan mengurangi carry-back.
• Chute & Skirtboard: Loading chute didesain dengan “rock box” atau cascade design untuk mengurangi kecepatan material dan meminimalisir impact langsung ke belt. Skirtboard di sepanjang zona pemuatan dilengkapi dengan sistem sealing ganda untuk mencegah tumpahan material dan mengontrol debu.

Untuk proteksi dan keselamatan, seluruh panjang conveyor diusulkan untuk dipasangi atap (conveyor cover) dari material galvanis atau zincalume untuk melindungi belt dari degradasi akibat sinar UV dan mencegah material basah oleh air hujan. Sebuah walkway di satu sisi conveyor juga diusulkan untuk memberikan akses yang aman bagi personel inspeksi dan perawatan. Sistem keselamatan lengkap, termasuk emergency pull cord switch di sepanjang walkway, belt sway switch, dan zero speed switch pada tail pulley, menjadi bagian integral dari desain untuk memastikan sistem dapat dihentikan secara darurat dari titik manapun.

Visualisasi Teknis

Hasil yang Diharapkan

Implementasi dari desain yang diusulkan ini diharapkan akan menghasilkan sebuah sistem material handling batubara yang sangat andal, efisien, dan aman, yang secara efektif mengatasi semua tantangan yang teridentifikasi di lokasi. Hasil utama yang diharapkan adalah pencapaian target throughput secara konsisten dengan downtime minimal. Desain yang robust, pemilihan komponen heavy-duty, dan service factor yang cukup akan memastikan sistem mampu beroperasi secara kontinu di bawah beban berat, mengurangi frekuensi kerusakan dan kebutuhan perbaikan darurat.

Keandalan jangka panjang dari struktur dan alignment conveyor juga menjadi hasil yang diharapkan. Dengan pendekatan rekayasa sipil yang cermat, masalah penurunan fondasi dapat diminimalisir, menjaga kelurusan (straightness) dan kerataan (levelness) struktur. Hal ini secara langsung akan mengurangi keausan pada belt dan idler, memperpanjang umur pakai komponen, dan mencegah masalah umum seperti belt tracking yang buruk dan tumpahan material. Pada akhirnya, ini akan menekan biaya operasional dan perawatan (OPEX) secara signifikan selama masa pakai sistem.

Dari segi operasional dan keselamatan, sistem ini diharapkan memberikan lingkungan kerja yang jauh lebih baik. Penggunaan skirtboard yang efektif, belt cleaner, dan cover conveyor akan secara drastis mengurangi tumpahan material dan emisi debu, menciptakan area kerja yang lebih bersih dan aman. Fitur keselamatan yang terintegrasi, seperti pull cord dan walkway, akan memastikan bahwa personel dapat berinteraksi dengan sistem secara aman untuk keperluan inspeksi dan perawatan. Secara keseluruhan, solusi desain ini diharapkan memberikan Total Cost of Ownership (TCO) yang rendah dengan memaksimalkan uptime, meminimalkan biaya perawatan, dan menjunjung tinggi standar keselamatan.
